Funk-Management
Stand: Apr-09 32534803

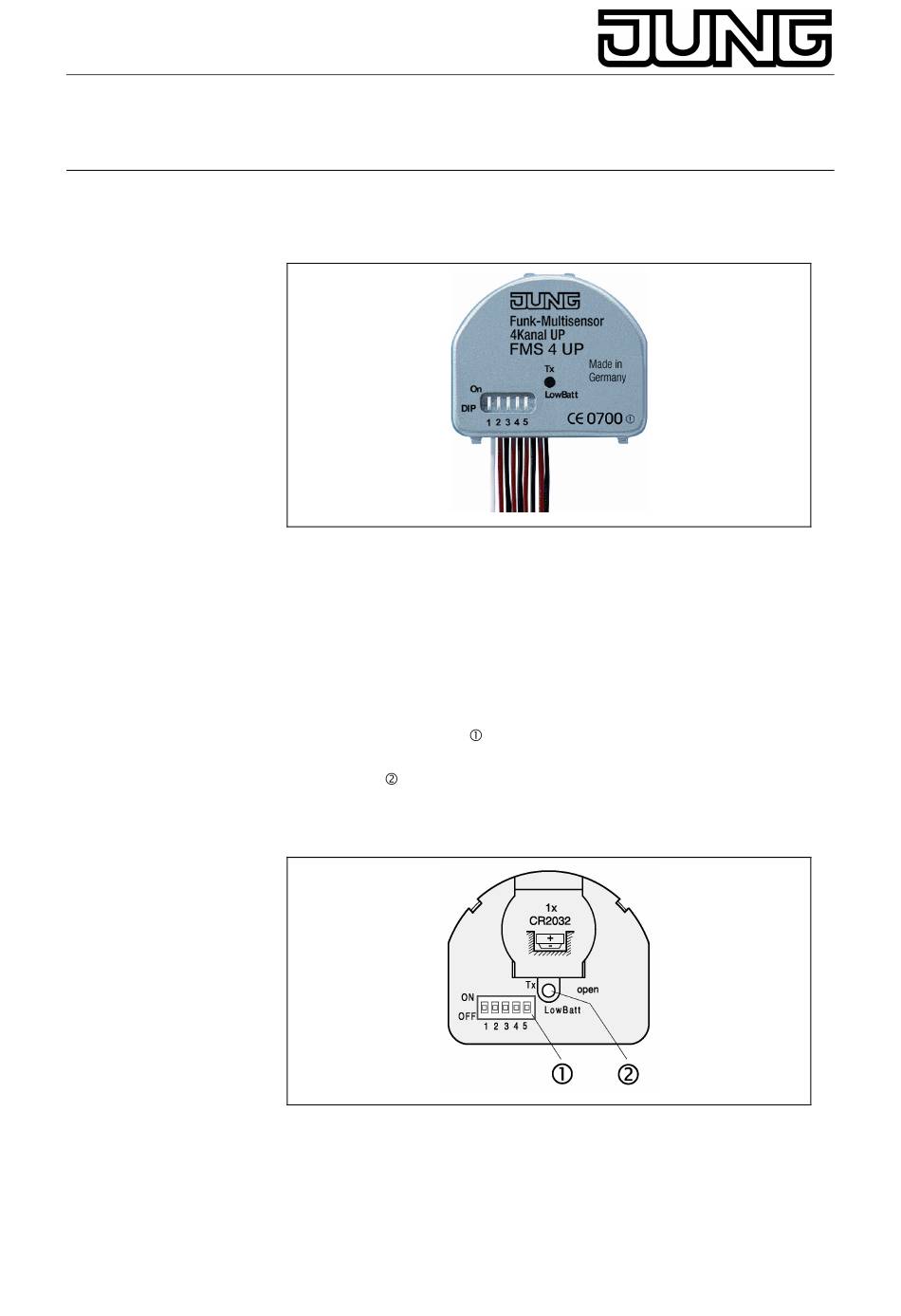

Bedienungsanleitung für
Funk-Multifunktions-Sensor 4-Kanal
1. Funktion
Der Funk-Multisensor ist ein batteriebetriebener 4-kanaliger Funk-Sender
zur Erweiterung einer bestehenden Funk-Installation.
Der Funk-Multisensor erkennt an den 4 Eingängen E1 bis E4 -
Schaltzustände von potentialfreien Installationsschaltern bzw. -tastern.
Er sendet Funk-Telegramme, die von allen Funk- Empfängern
ausgewertet werden.
Ein 5-fach Mikroschalter
Betriebsarten.
Die rote LED
signalisiert das Senden von Funk-Telegrammen
(langsames unsymmetrisches Blinken, 4 Hz) oder eine leere Batterie
„LowBatt" (schnelles symmetrisches Blinken, 10 Hz).

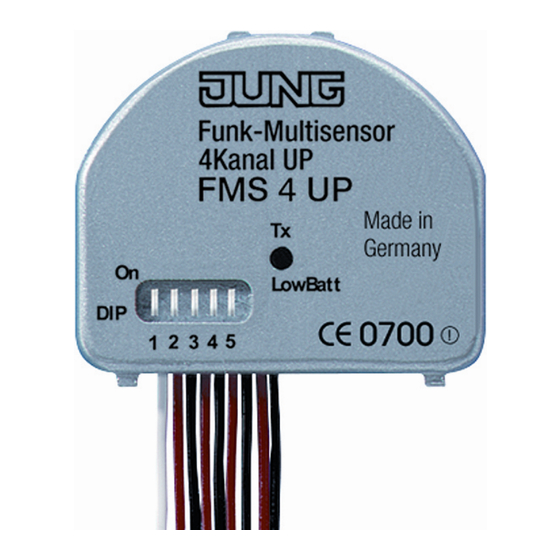

Funk-Multisensor 4-Kanal UP
Art.-Nr.: FMS 4 UP
ermöglicht die Auswahl von 8 verschiedenen
Werbung
Verwandte Anleitungen für Jung FMS 4 UP
Inhaltszusammenfassung für Jung FMS 4 UP
- Seite 1 Funk-Management Funk-Multisensor 4-Kanal UP Art.-Nr.: FMS 4 UP Bedienungsanleitung für Funk-Multifunktions-Sensor 4-Kanal 1. Funktion Der Funk-Multisensor ist ein batteriebetriebener 4-kanaliger Funk-Sender zur Erweiterung einer bestehenden Funk-Installation. Der Funk-Multisensor erkennt an den 4 Eingängen E1 bis E4 - Schaltzustände von potentialfreien Installationsschaltern bzw. -tastern.
- Seite 2 Funk-Management Funk-Multisensor 4-Kanal UP Art.-Nr.: FMS 4 UP Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Um eine mögliche Beschädigung der Elektronik durch elektrostatische Entladungen zu vermeiden, müssen beim Wechsel der Batterie oder bei Betätigung der Mikroschalter, die Vorsichtsmassnahmen zur Handhabung elektrostatisch entladungsgefährdeter Bauelemente...
- Seite 3 Funk-Management Funk-Multisensor 4-Kanal UP Art.-Nr.: FMS 4 UP 3.1. Farbzugehörigkeit der Leitungsadern: gelb (YE) und gelb/schwarz: Eingang E1 grün (GN) und grün/schwarz: Eingang E2 grau (GY) und grau/schwarz: Eingang E3 pink (PK) und pink/schwarz: Eingang E4 Die schwarz markierten Leitungsadern bilden ein gemeinsames Bezugspotential.
- Seite 4 Funk-Management Funk-Multisensor 4-Kanal UP Art.-Nr.: FMS 4 UP 6. Betriebsarten Auf den folgenden Seiten sind die 8 einstellbaren Betriebsarten mit den zugehörigen Mikroschalter-Stellungen erläutert. Sie unterteilen sich in: Betriebsart 1-2: Anschluss von Installationstastern Betriebsart 3-4: Anschluss von Installationsschaltern Betriebsart 5-8: Lichtszenenbetrieb mit Installationstastern...
- Seite 5 Funk-Management Funk-Multisensor 4-Kanal UP Art.-Nr.: FMS 4 UP 6.2. Betätigungszeiten Bei Anschluss von Installationstastern wird zwischen langer (> 1 s) und kurzer Betätigung (< 1 s) unterschieden. Entsprechend sind unterschiedliche Reaktionen bei den Funk-Empfängern möglich: kurz lang Schaltaktor ein-/ausschalten ein-/ausschalten...
- Seite 6 Funk-Management Funk-Multisensor 4-Kanal UP Art.-Nr.: FMS 4 UP 6) Alles-Aus, Lichtszene 1 bis 3 E1: Alle gelernten Empfänger werden ausgeschaltet (Alles-Aus Funktion). E2: Lichtszene 1 abrufen bzw. speichern E3: Lichtszene 2 abrufen bzw. speichern E4: Lichtszene 3 abrufen bzw. speichern 7) Alles-Aus, Lichtszene 3 bis 5 E1: Alle gelernten Empfänger werden ausgeschaltet...
- Seite 7 Funk-Management Funk-Multisensor 4-Kanal UP Art.-Nr.: FMS 4 UP 2b. Einlernen der Betriebsarten 3 und 4 - Stellen Sie zunächst den Mikroschalter auf Stellung 00000(vgl. Abb. - Betätigen Sie den angeschlossenen Schalter des gewünschten Eingangs für mind. 1 s. - Stellen Sie nun die zugehörige Mikroschalter-Stellung ein.
- Seite 8 Funk-Management Funk-Multisensor 4-Kanal UP Art.-Nr.: FMS 4 UP Zunächst wird die alte Beleuchtungseinstellung aufgerufen (Taste nicht loslassen). Nach ca. 10 s ist die neue Einstellung aktiviert und abgespeichert. Die neue Zuweisung der ALLES-EIN-Taste ist abgeschlossen. Zur Änderung der ALLES-AUS-Taste verfahren Sie entsprechend.
- Seite 9 Allgemeinzuteilung im Amtsblatt Vfg 73/2000 zu beachten. Bei bestimmungsgemäßer Verwendung entspricht dieses Gerät den Anforderungen der R&TTE Richtlinie (1999/5/EG). Eine vollständige Konformitätserklärung finden Sie im Internet unter: www.jung.de/ce. Der Funk-Multifunktions-Sensor darf in allen EU- und EFTA-Staaten betrieben werden. 10. Technische Daten...
- Seite 10 11. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
