Inhaltszusammenfassung für Jung 2103 REG ES

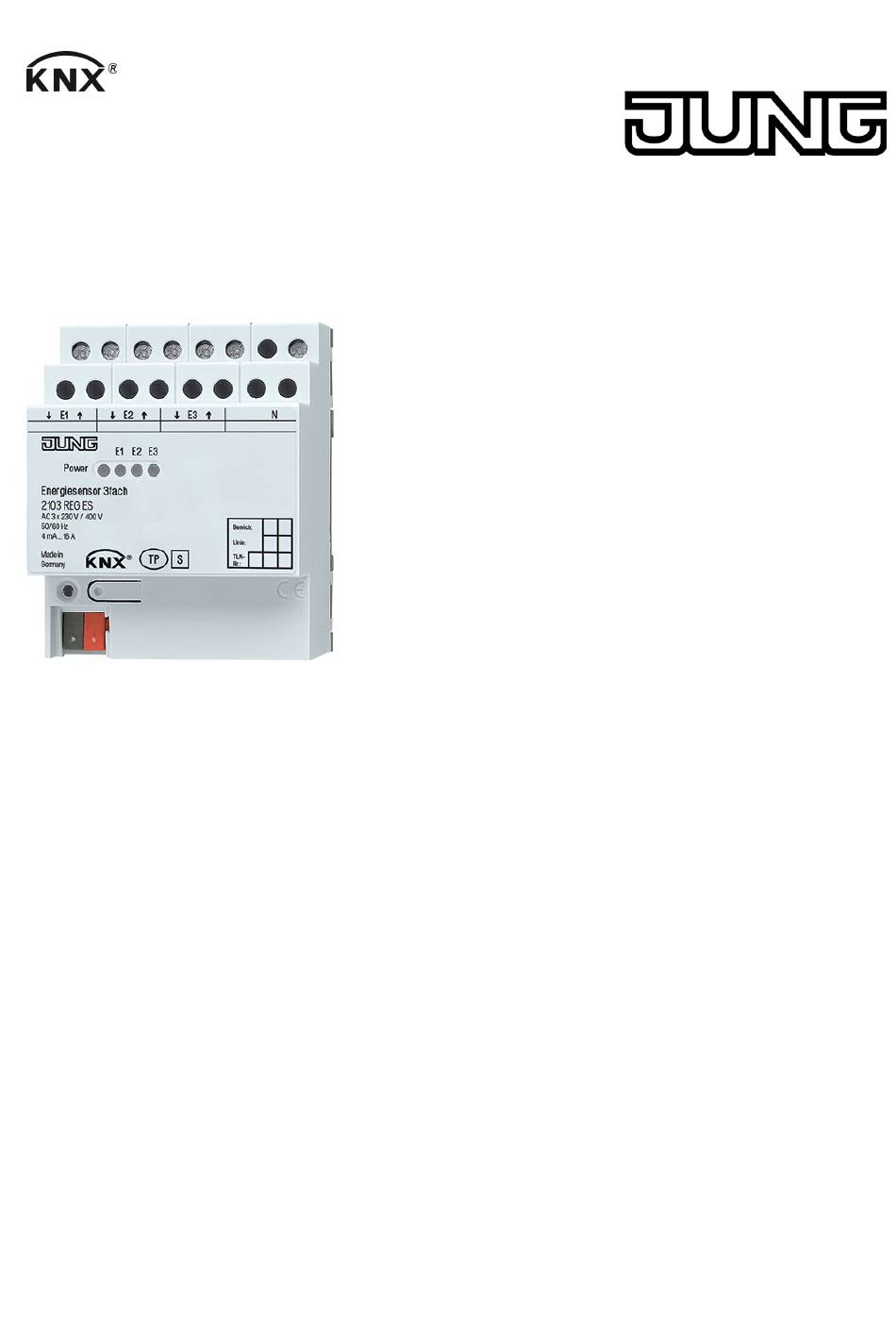

- Seite 1 Energiesensor 3fach REG Art.-Nr. 2103 REG ES ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04 kundencenter@jung.de www.jung.de Service Center Kupferstr. 17-19 Stand der Dokumentation: 06.2020 44532 Lünen Germany...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme ......................10 Applikation ......................... 11 5.1. Spezifikation ...................... 11 5.2. Übersicht ......................12 5.2.1. Messwerte ....................12 5.2.2. Energiezähler ....................13 5.2.3. Tarifzähler ..................... 15 5.3. Objekttabelle ..................... 17 5.4. Parameter ......................24 Art.-Nr. 2103 REG ES Seite 2 von 45... -
Seite 3: Informationen Zum Produkt
Es handelt sich bei diesem KNX Gerät nicht um einen Stromzähler zu Abrechnungszwecken im Sinne der Normen (z.B. IEC 62052-11). 1.3. Bestimmungsgemäßer Gebrauch Energiezähler für Wechsel- oder Drehstrom 110/400V AC /50Hz+60Hz, zur Erfassung und Visualisierung von Verbrauchswerten im KNX. Nicht für Abrechnungszwecke zugelassen. Art.-Nr. 2103 REG ES Seite 3 von 45... -
Seite 4: Geräteaufbau
0,5 ... 2,5 mm² Anschluss-Anzugsdrehmoment max. 0,8 Nm Versorgung KNX KNX Medium TP 1 Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Stromaufnahme vom KNX-Bus: ≤ 18,9 mA Anschlussart KNX Anschlussklemme Art.-Nr. 2103 REG ES Seite 4 von 45... - Seite 5 Verlustleistung Strommessung : ≤ 0,8 W / Phase Leistungsaufnahme vom Netz: < 1 W Die angegebenen Werte gelten nur, sofern die Ströme und Spannungen sinusförmig und unverzerrt sind und der Leistungsfaktor 1 beträgt. Art.-Nr. 2103 REG ES Seite 5 von 45...
-
Seite 6: Sicherheitshinweise
Es ist ein Mindestabstand zwischen Bus- und Netzspannungsadern von mindestens 4 mm einzuhalten. Gerät nicht öffnen oder außerhalb der technischen Spezifikation betreiben. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. Art.-Nr. 2103 REG ES Seite 6 von 45... -
Seite 7: Montage Und Elektrischer Anschluss
Nullleiter mit dem Gerät verbunden werden. Beim Entfernen muss der Null-Leiter zuletzt vom Gerät getrennt werden. HINWEIS: Zwischen Ausgang und Null-Leiter muss eine Last eingefügt sein (Symbol ><). Ausgang und Null-Leiter dürfen nicht ohne Last verbunden werden. Art.-Nr. 2103 REG ES Seite 7 von 45... -
Seite 8: Betrieb Mit Externen Stromwandlern
Das Gerät unterstützt nur externe Stromwandler mit einem Primärstrom von 75 A und einem Sekundärstrom 5 A. Für jeden der drei Eingänge des Energiesensors 2103 REG ES empfiehlt sich die Verwendung des gleichen Wandlertyps. Es werden die Stromwandler vom Typ PACT MCR-V1-21-44-75-5A-1 (PHOENIX CONTACT Artikel-Nr. - Seite 9 Bemessungsstrom des Energiesensors 2103 REG ES abzusichernde Leitung einpolig mit der Netzspannung verbunden. Die Pole der Sekundärseiten der Stromwandler sind über die Eingänge E1, E2 und E3 des Energiesensors 2103 REG ES zu verbinden. Der Leitungsquerschnitt muss 2,5 mm betragen. Art.-Nr. 2103 REG ES...
-
Seite 10: Betriebshinweise
Der Anschluss der Stromwandler an die die Eingänge E1, E2 und E3 des Energiesensors 2103 REG ES verhindert eine derartige Überspannung. Durch die Verschaltung der Sekundärseiten der Stromwandler mit der Eingangsspannung sind die Stromwandler und deren Anschlüsse auf 230V Spannungspotential. -
Seite 11: Applikation
Applikation Applikation Der Betrieb des Energiesensors 2103 REG ES mit externen Stromwandlern wird ab der Version 0.2 der Gerätesoftware unterstützt. Sie können den Versionsstand mit der ETS-Funktion „Geräteinfo“ ermitteln (Abb. 6). ETS: Geräteinfo Falls es sich um eine ältere Version der Gerätesoftware handelt, ist eine Aktualisierung auf Version 0.2 oder höher erforderlich. -
Seite 12: Übersicht
Größen ist zudem das Senden eines Telegramms beim Über- und Unterschreiten eines Grenzwerts vorgesehen. Die Berechnung der Messwerte erfolgt in Abständen von einer Sekunde. Der Sendevorgang wird über einen Zeitraum von einer Sekunde verteilt, um die Buslast zu reduzieren. Art.-Nr. 2103 REG ES Seite 12 von 45... -
Seite 13: Energiezähler
Phase zählen. Die Zähler für den Drehstrom zählen dagegen jeweils die Energie, die in Summe in allen drei Kanälen bzw. allen drei Phasen fließt. Außerdem besitzt jeder Typ von Zähler besondere Eigenschaften. Diese sind in der folgenden Tabelle im Vergleich dargestellt: Art.-Nr. 2103 REG ES Seite 13 von 45... - Seite 14 Empfang des Triggers 1 wird dabei der Zwischenzähler zurückgesetzt und neu gestartet. Beim Empfang des Triggers 2 wird der Zählerstand des Zwischenzählers am Bus gesendet. Zudem kann noch parametriert werden, ob beim Empfang des Triggers 2 zusätzlich angehalten wird. Art.-Nr. 2103 REG ES Seite 14 von 45...
-
Seite 15: Tarifzähler
Wert eines Kostenzählers ergibt sich schließlich aus der Multiplikation des Drehstromzählers mit dem Preis des entsprechenden Tarifs. Es wird darauf hingewiesen, dass die in Abb. 7 gezeigten Werte der Drehstromzähler und der Kostenzähler auch negativ sein können, falls die zugrundeliegende Art.-Nr. 2103 REG ES Seite 15 von 45... - Seite 16 Bei Änderung Senden möglich Lesbares Kommunikationsobjekt Wert nach ETS- entsprechend zu entsprechend zu entsprechend zu Download / Stromausfall Drehstrom Zähler Tarif Drehstrom Zähler Tarif Drehstrom Zähler Tarif / Neustart Tabelle 2: Eigenschaften der Kostenzähler Art.-Nr. 2103 REG ES Seite 16 von 45...
-
Seite 17: Objekttabelle
Beschreibung: Bei Empfang dieses Objekts mit dem parametrierten Wert sendet der Energiezähler die Messwerte Wirkleistung und Blindleistung. Objekt Name Objektfunktion Flag 6, 12, 18 Kn MW Spannung (eff.) 2 Byte 9.020 KL-Ü- Beschreibung: Der Effektivwert der Spannung des Kanals in mV. Art.-Nr. 2103 REG ES Seite 17 von 45... - Seite 18 Kn / Blindleistung 4 Byte 14.056 KL-Ü- 23, 27 Drehstromgröße n MW Beschreibung: Die Blindleistung des Kanals in VAr. Objekt Name Objektfunktion Flag Frequenz 4 Byte 14.033 KL-Ü- Beschreibung: Die Netzfrequenz in Hz. Art.-Nr. 2103 REG ES Seite 18 von 45...
- Seite 19 EZ GW über- /unterschr. Beschreibung: Bei Über- oder Unterschreitung des Grenzwertes des Zählerstandes des ¼ Stunden- Zählers des Kanals kann ein Überwachungstelegramm gesendet werden, dessen Wert bei Überschreiten „1“ und bei Unterschreiten „0“ beträgt. Art.-Nr. 2103 REG ES Seite 19 von 45...
- Seite 20 EZ Tarif 1 Beschreibung: Falls entsprechend parametriert, wird bei Empfang dieses Objektes der Zwischenzählerstand des Kanals für den Tarif 1 gesendet. Der Zwischenzähler wird optional angehalten. Der Wert des Objektes wird dabei nicht beachtet. Art.-Nr. 2103 REG ES Seite 20 von 45...
- Seite 21 EZ Tarif 2 Beschreibung: Falls entsprechend parametriert, wird bei Empfang dieses Objektes der Zwischenzählerstand des Kanals für den Tarif 2 gesendet. Der Zwischenzähler wird optional angehalten. Der Wert des Objektes wird dabei nicht beachtet. Art.-Nr. 2103 REG ES Seite 21 von 45...
- Seite 22 EZ Tarif 3 Beschreibung: Falls entsprechend parametriert, wird bei Empfang dieses Objektes der Zwischenzählerstand des Kanals für den Tarif 3 gesendet. Der Zwischenzähler wird optional angehalten. Der Wert des Objektes wird dabei nicht beachtet. Art.-Nr. 2103 REG ES Seite 22 von 45...
- Seite 23 Telegramm auf dieses Objekt gesendet, dann wird der von der ETS parametrierte Preis überschrieben. Beim nächsten ETS-Download wird der Preis des Tarifs jedoch wieder auf den per ETS parametrierten Preis gesetzt. Der gesendete ganzzahlige Wert wird in 0,1 ct/kWh interpretiert. Art.-Nr. 2103 REG ES Seite 23 von 45...
-
Seite 24: Parameter
60 Hz Stromnetzes muss hier vorgegeben werden, damit die Messungen mit der spezifizierten Genauigkeit erfolgen. Stromstärkebereich Direktmessung 16A Hier ist einzustellen, ob das Gerät mit Wandlermessung oder ohne externe Stromwandler betrieben wird. Art.-Nr. 2103 REG ES Seite 24 von 45... - Seite 25 0...650 Frequenz bei Änderung senden (0,1 Die gemessene Frequenz kann bei Änderung gesendet werden. Einstellung der Frequenzänderung, bei der die gemessene Frequenz gesendet wird, bzw. Abschalten dieser Funktion mit dem Wert 0. Art.-Nr. 2103 REG ES Seite 25 von 45...
- Seite 26 Einstellung, ob der neue Grenzwert nur bis zum nächsten Reset / Busspannungsausfall gilt oder dauerhaft den mit der ETS parametrierten Wert überschreibt. 0..4240 Grenzwert (W) Vorgabe des Grenzwertes für die auf Kanal 1 gemessene Wirkleistung. Art.-Nr. 2103 REG ES Seite 26 von 45...
- Seite 27 Wirkleistung bei Änderung senden (W) Die auf Kanal 2 gemessene Wirkleistung kann bei Änderung gesendet werden. Einstellung der Wirkleistungsänderung, bei der die gemessene Wirkleistung gesendet wird, bzw. Abschalten dieser Funktion mit dem Wert 0. Art.-Nr. 2103 REG ES Seite 27 von 45...
- Seite 28 Spannung bei Änderung senden (V) Die auf Kanal 3 gemessene Spannung kann bei Änderung gesendet werden. Einstellung der Spannungsänderung, bei der die gemessene Spannung gesendet wird, bzw. Abschalten dieser Funktion mit dem Wert 0. Art.-Nr. 2103 REG ES Seite 28 von 45...
- Seite 29 Blindleistung bei Änderung senden (W) 0...4240 Die auf Kanal 3 gemessene Blindleistung kann bei Änderung gesendet werden. Einstellung der Blindleistungsänderung, bei der die gemessene Wirkleistung gesendet wird, bzw. Abschalten dieser Funktion mit dem Wert 0. Art.-Nr. 2103 REG ES Seite 29 von 45...
- Seite 30 Blindleistung bei Änderung senden (W) Die gemessene Drehstrom- Blindleistung kann bei Änderung gesendet werden. Einstellung der Blindleistungsänderung, bei der die gemessene Wirkleistung gesendet wird, bzw. Abschalten dieser Funktion mit dem Wert 0. Art.-Nr. 2103 REG ES Seite 30 von 45...
- Seite 31 Vorgabe der Hysterese für den ¼- Stunden-Zählerstand von Kanal 1. Zähler nach ETS-Download keine Reaktion Hier kann eingestellt werden, ob die zurücksetzen Zählerstände von Kanal 1 nach einem ETS-Download unverändert bleiben oder auf 0 zurückgesetzt werden. Art.-Nr. 2103 REG ES Seite 31 von 45...
- Seite 32 Zwischenzähler Tarif 2 Hier kann vorgegeben werden, ob der Parameter Zwischenzähler des Kanals 1 für den über Trigger-Objekte Tarif 2 über Tarif-Parameter (also Uhrzeit oder Tarif-Objekt) oder über Trigger-Objekte angesteuert werden soll. Art.-Nr. 2103 REG ES Seite 32 von 45...
- Seite 33 Kanal 1 für den Tarif 3 freigegeben werden. Kommunikationsobjekt Hier kann das Objekt zum Nein 'Zwischenzählerstand Tarif 3 Zurücksetzen des zurücksetzen' freigeben Zwischenzählerstandes von Kanal 1 für den Tarif 3 freigegeben werden. Energiezähler - Kanal 2 → Art.-Nr. 2103 REG ES Seite 33 von 45...
- Seite 34 Zykluszeit bzw. Abschalten dieser Funktion mit dem Wert 0. ¼-Stunden-Zählerwert zyklisch senden Der ¼-Stunden-Zählerstand von Kanal Nein 2 kann von dem oben parametrierten zyklischen Senden ausgenommen werden, um die Buslast zu reduzieren. Art.-Nr. 2103 REG ES Seite 34 von 45...
- Seite 35 Zwischenzähler Tarif 3 über Tarif- Hier kann vorgegeben werden, ob der Parameter Zwischenzähler des Kanals 2 für den über Trigger-Objekte Tarif 3 über Tarif-Parameter (also Uhrzeit oder Tarif-Objekt) oder über Trigger-Objekte angesteuert werden soll. Art.-Nr. 2103 REG ES Seite 35 von 45...
- Seite 36 Zählerstand von Kanal 3 kann mit einem Objekt überschrieben werden. Einstellung, ob der neue Grenzwert nur bis zum nächsten Reset / Busspannungsausfall gilt oder dauerhaft den mit der ETS parametrierten Wert überschreibt. Art.-Nr. 2103 REG ES Seite 36 von 45...
- Seite 37 (Wh) von Kanal 3 können bei Änderung um einen parametrierten Wert gesendet werden: Zwischenzählerstand Tarif 1 Zwischenzählerstand Tarif 2 Zwischenzählerstand Tarif 3 Einstellung der Änderung, bei der die Zwischenzählerstände gesendet werden sollen. Art.-Nr. 2103 REG ES Seite 37 von 45...
- Seite 38 Kanal 3 für den Tarif 1 freigegeben werden. Kommunikationsobjekt Hier kann das Objekt zum Nein 'Zwischenzählerstand Tarif 1 Zurücksetzen des zurücksetzen' freigeben Zwischenzählerstandes von Kanal 3 für den Tarif 1 freigegeben werden. Art.-Nr. 2103 REG ES Seite 38 von 45...
- Seite 39 Zählerstand der Drehstromgrößen kann eine Hysterese parametriert werden. Beim Überschreiten gilt als tatsächlicher Grenzwert Grenzwert + ½ Hysterese und beim Unterschreiten Grenzwert - ½ Hysterese. Vorgabe der Hysterese für den ¼- Stunden-Zählerstand der Drehstromgrößen. Art.-Nr. 2103 REG ES Seite 39 von 45...
- Seite 40 über Tarif- Zwischenzähler Tarif 1 Hier kann vorgegeben werden, ob der Parameter Zwischenzähler der Drehstromgrößen über Trigger-Objekte für den Tarif 1 über Tarif-Parameter (also Uhrzeit oder Tarif-Objekt) oder über Trigger-Objekte angesteuert werden soll. Art.-Nr. 2103 REG ES Seite 40 von 45...
- Seite 41 Zwischenzählerstandes der Drehstromgrößen für den Tarif 1 freigegeben werden. Kommunikationsobjekt 'Zählerstand Hier kann das Objekt zum Nein Tarif 2 zurücksetzen' freigeben Zurücksetzen des Zählerstandes der Drehstromgrößen für den Tarif 2 freigegeben werden. Art.-Nr. 2103 REG ES Seite 41 von 45...
- Seite 42 Tarif 1. Der ganzzahlige Wert wird in 0,1 ct/kWh interpretiert. Beginn (Stunde) 0...23 Einstellung der Stunde des Beginns von Tarif 1. 0...59 Beginn (Minute) Einstellung der Minute des Beginns von Tarif 1. Art.-Nr. 2103 REG ES Seite 42 von 45...
- Seite 43 0...23 Einstellung der Stunde des Endes von Tarif 2. Ende (Minute) 0...59 Einstellung der Minute des Endes von Tarif 2. Ende (Wochentag) jeden Tag Einstellung, an welchem Wochentag der Tarif 2 endet. Art.-Nr. 2103 REG ES Seite 43 von 45...
- Seite 44 Ende (Stunde) Einstellung der Stunde des Endes von Tarif 3. 0...59 Ende (Minute) Einstellung der Minute des Endes von Tarif 3. jeden Tag Ende (Wochentag) Einstellung, an welchem Wochentag der Tarif 3 endet. Art.-Nr. 2103 REG ES Seite 44 von 45...
- Seite 45 Applikation Albrecht Jung GmbH & Co. KG Volmestraße 1 58579 Schalksmühle www.jung.de -Zeichen ist ein Freiverkehrszeichen, das Technische Änderungen vorbehalten. sich ausschließlich an die Behörden wendet und 07/2020 keine Zusicherung von Eigenschaften beinhaltet. Art.-Nr. 2103 REG ES Seite 45 von 45...
