TK-Anlagenkaskadierung

Funktionsweise der TK-Anlagenkaskadierung

Die TK-Anlagenkaskadierung erfordert zwei Twisted-Pair-Leitungen mit RJ45-
Stecker zwischen den TK-Anlagen:
■
Sprachdaten: Eine Leitung, bei der alle 8 Anschluss-Pins belegt und 1 zu 1
durchverbunden sind. Diese schließen Sie an den PCM-Anschlüssen der
TK-Anlagen an. Diese geschirmte CAT-5-Leitung kann eine Länge von bis zu
3 Metern haben.
Bei der OpenCom 130 befindet sich der PCM-Anschluss auf der
Erweiterungsbaugruppe. Für die TK-Anlagenkaskadierung müssen Sie daher
für beide TK-Anlagen die Erweiterungsbaugruppe installieren.
■
Verwaltungsdaten: Eine CAT-5-Ethernet-Leitung.
– Wenn Sie zwei OpenCom 130 kaskadieren, verbinden Sie den Anschluss
LAN2 auf dem Erweiterungsmodul der Master-Anlage mit dem Anschluss
LAN2 auf der Erweiterungsbaugruppe der Slave-Anlage.
– Wenn Sie zwei OpenCom 150 kaskadieren, verbinden Sie den Anschluss
LAN1der Master-Anlage mit dem Anschluss LAN1 der Slave-Anlage.

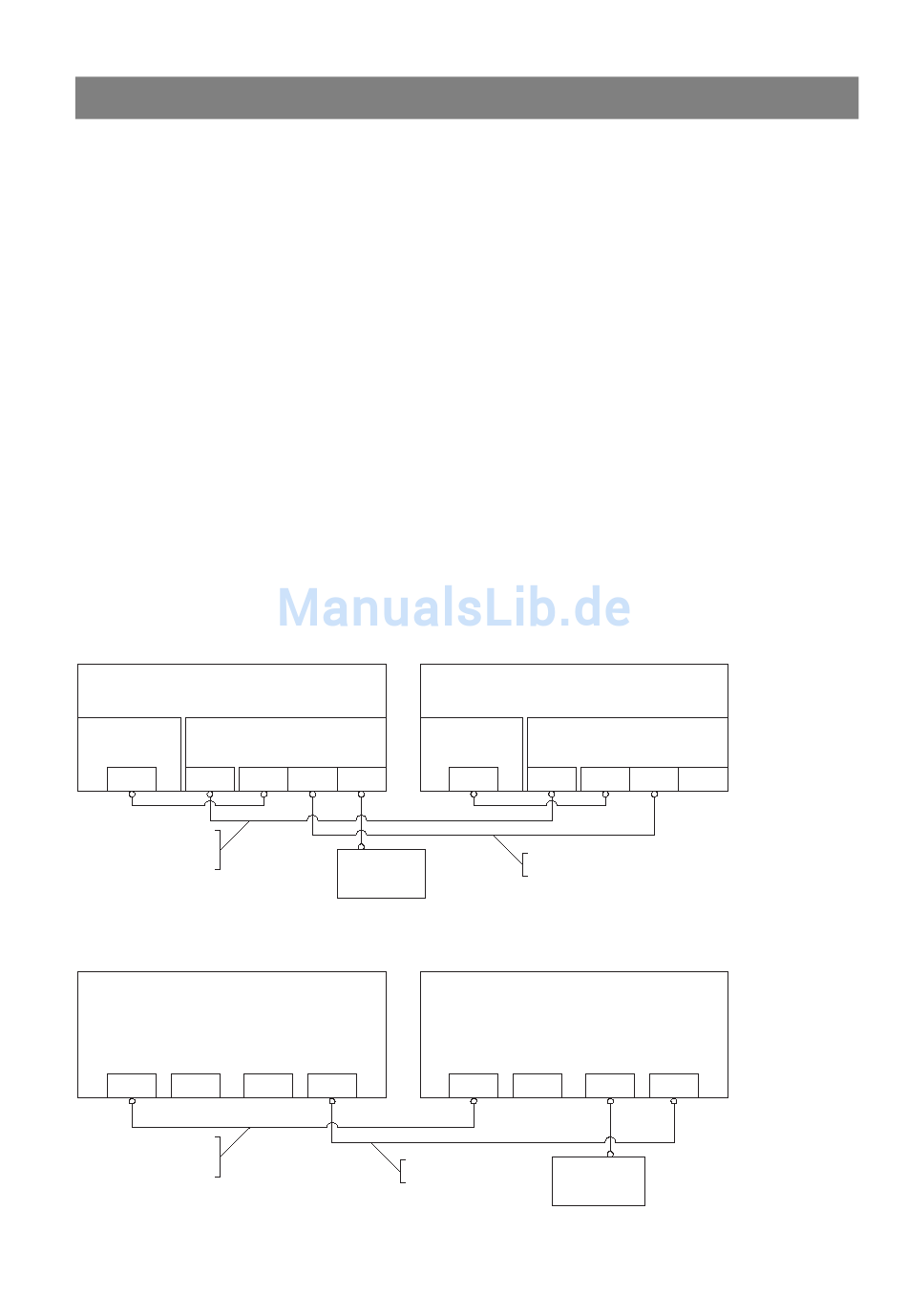

TK-Anlage 1
(Master-Anlage)
Basisbaugruppe
LAN PCM
Sprachdaten-Leitung
(8-polig, 1:1 verdrahtet)
TK-Anlagenkaskade (OpenCom 130)
TK-Anlage 1
(Master-Anlage)
PCM1 PCM2
Sprachdaten-Leitung
(8-polig, 1:1 verdrahtet)
TK-Anlagenkaskade (OpenCom 150)
Erweiterungs-
baugruppe
LAN1 LAN2 LAN0
Hub/Switch im
Firmen-LAN
LAN0 LAN1
CAT-5 Ethernet-Leitung
TK-Anlage 2
(Slave-Anlage)
Basisbaugruppe Erweiterungs-
baugruppe
LAN PCM LAN1
CAT-5 Ethernet-Leitung
TK-Anlage 2
(Slave-Anlage)
PCM1 PCM2 LAN0
Hub/Switch im
Firmen-LAN
LAN2 LAN0
LAN1
