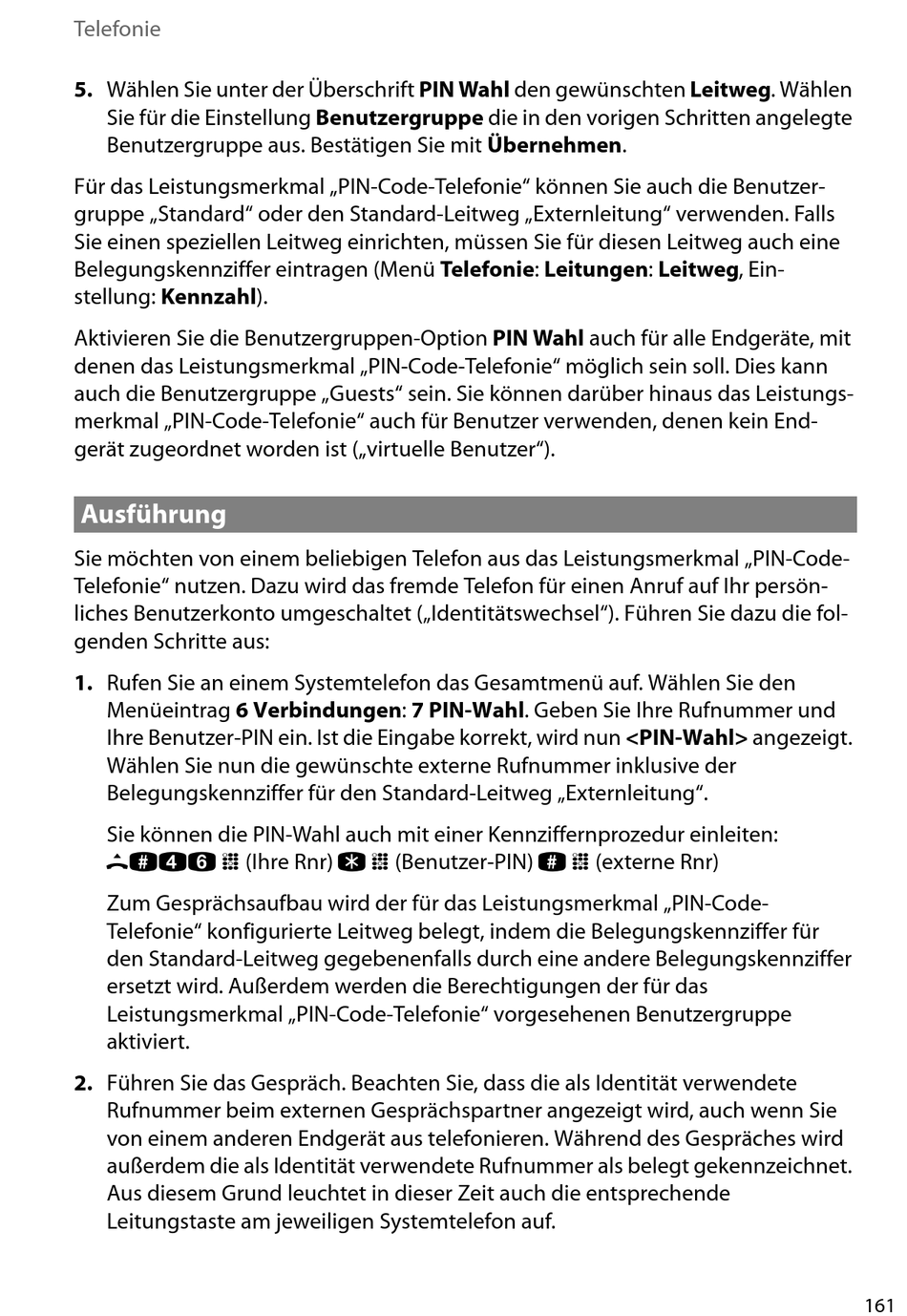

Telefonie
5. Wählen Sie unter der Überschrift PIN Wahl den gewünschten Leitweg. Wählen
Sie für die Einstellung Benutzergruppe die in den vorigen Schritten angelegte
Benutzergruppe aus. Bestätigen Sie mit Übernehmen.
Für das Leistungsmerkmal „PIN-Code-Telefonie" können Sie auch die Benutzer-
gruppe „Standard" oder den Standard-Leitweg „Externleitung" verwenden. Falls
Sie einen speziellen Leitweg einrichten, müssen Sie für diesen Leitweg auch eine
Belegungskennziffer eintragen (Menü Telefonie: Leitungen: Leitweg, Ein-
stellung: Kennzahl).
Aktivieren Sie die Benutzergruppen-Option PIN Wahl auch für alle Endgeräte, mit
denen das Leistungsmerkmal „PIN-Code-Telefonie" möglich sein soll. Dies kann
auch die Benutzergruppe „Guests" sein. Sie können darüber hinaus das Leistungs-
merkmal „PIN-Code-Telefonie" auch für Benutzer verwenden, denen kein End-
gerät zugeordnet worden ist („virtuelle Benutzer").
Ausführung
Sie möchten von einem beliebigen Telefon aus das Leistungsmerkmal „PIN-Code-
Telefonie" nutzen. Dazu wird das fremde Telefon für einen Anruf auf Ihr persön-
liches Benutzerkonto umgeschaltet („Identitätswechsel"). Führen Sie dazu die fol-
genden Schritte aus:
1. Rufen Sie an einem Systemtelefon das Gesamtmenü auf. Wählen Sie den
Menüeintrag 6 Verbindungen: 7 PIN-Wahl. Geben Sie Ihre Rufnummer und
Ihre Benutzer-PIN ein. Ist die Eingabe korrekt, wird nun <PIN-Wahl> angezeigt.
Wählen Sie nun die gewünschte externe Rufnummer inklusive der
Belegungskennziffer für den Standard-Leitweg „Externleitung".
Sie können die PIN-Wahl auch mit einer Kennziffernprozedur einleiten:
H#46 Z
Zum Gesprächsaufbau wird der für das Leistungsmerkmal „PIN-Code-
Telefonie" konfigurierte Leitweg belegt, indem die Belegungskennziffer für
den Standard-Leitweg gegebenenfalls durch eine andere Belegungskennziffer
ersetzt wird. Außerdem werden die Berechtigungen der für das
Leistungsmerkmal „PIN-Code-Telefonie" vorgesehenen Benutzergruppe
aktiviert.
2. Führen Sie das Gespräch. Beachten Sie, dass die als Identität verwendete
Rufnummer beim externen Gesprächspartner angezeigt wird, auch wenn Sie
von einem anderen Endgerät aus telefonieren. Während des Gespräches wird
außerdem die als Identität verwendete Rufnummer als belegt gekennzeichnet.
Aus diesem Grund leuchtet in dieser Zeit auch die entsprechende
Leitungstaste am jeweiligen Systemtelefon auf.
* Z
(Ihre Rnr)
(Benutzer-PIN)
# Z
(externe Rnr)
161
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
...
168
169
170
171
Quicklinks anzeigen
Quicklinks:
Opencom 100 Konfigurieren
Quicklinks ausblenden:
Permanent
Temporär
Abbrechen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Aastra OpenCom 100
Konferenzsysteme Aastra Opencom 100 Bedienungsanleitung
(228 Seiten)
Kommunikationssystem Aastra OpenCom 100 Bedienungsanleitung
Fixed mobile integration mit amc+ opencom 130, 150, x320, 510, a800 (51 Seiten)
Telefonanlagen Aastra Aastra 800 Bedienungsanleitung
Openvoice 200 das voice-mail-system in den kommunikationssystemen (44 Seiten)
Telefonanlagen Aastra OpenPhone IPC Bedienungsanleitung
(32 Seiten)
Konferenzsysteme Aastra 800 Bedienungsanleitung
(27 Seiten)
Telefonanlagen Aastra Aastra 800 Bedienungsanleitung
Kommunikationssysteme standard-endgeräte (48 Seiten)
Telefonanlagen Aastra OpenCom X320 Bedienungsanleitung
(204 Seiten)
Telefonanlagen Aastra OpenCom X320 Bedienungsanleitung
(252 Seiten)
Telefonanlagen Aastra OpenCom 510 Bedienungsanleitung
Ein kommunikationssystem für die integrierte sprach- und datenkommunikation. (232 Seiten)
Telefonanlagen Aastra Ascotel Bedienungsanleitung
(86 Seiten)
Telefonanlagen AASTRA Dialog 4425 IP Vision Bedienungsanleitung
(140 Seiten)
Telefonanlagen AASTRA Ascotel Office 45 Bedienungsanleitung
(96 Seiten)
Telefonanlagen Aastra 415 Systemhandbuch
(293 Seiten)
Telefonanlagen Aastra M760 Bedienungsanleitung
M760 digitales systemtelefon i760 ip-telefon (112 Seiten)
Telefonanlagen Aastra DeTeWe OpenAttendant 205 Bedienungsanleitung
Sprachportal-planungssystem in den kommunikationssystemen opencom 100/opencom x300 (20 Seiten)
Telefonanlagen Aastra Ascotel IntelliGate A150 Bedienungsanleitung
Kommunikationssysteme (12 Seiten)
Verwandte Inhalte für Aastra OpenCom 100
OpenCom X320 Ausführung
Aastra OpenCom X320
Inhaltsverzeichnis
Drucken
Lesezeichen umbenennen
Lesezeichen löschen?
Möchten Sie es aus Ihren Handbüchern löschen?
Anmelden
Anmelden
ODER
Mit Facebook anmelden
Mit Google anmelden
Anleitung hochladen
Von PC hochladen
Von URL hochladen
