Installation

Wandmontage

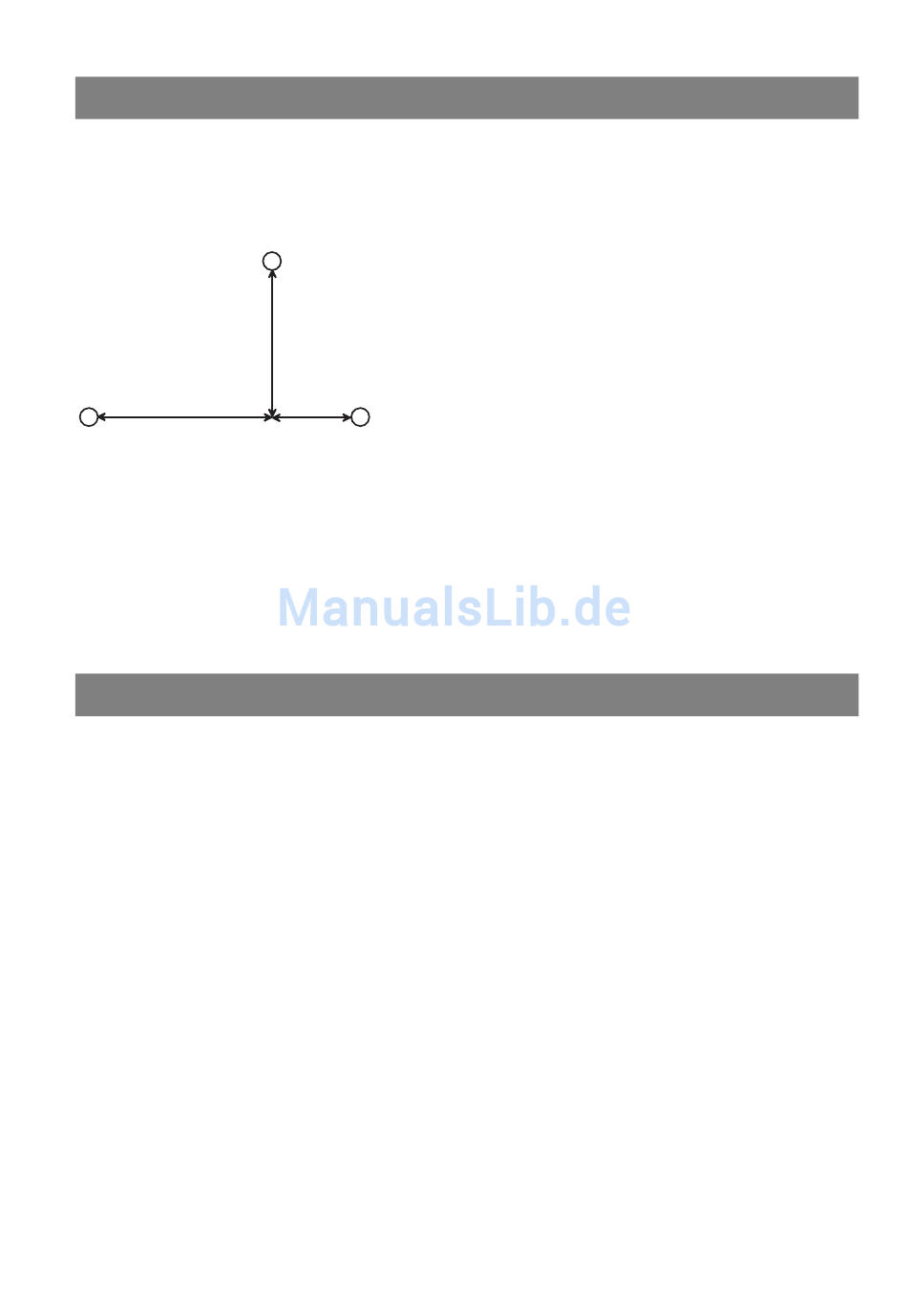

Die OpenCom 100 wird mit 3 Schrauben an der Wand gemäß diesem Schema
befestigt:
332
B
184
D
Befestigungsschema
Um die Schrauben an den Befestigungspunkten B und C einzuschrauben, nehmen
Sie den Deckel der OpenCom 100 ab und führen Sie die Schrauben durch die vor-
gesehenen Löcher. Die Schraube am Befestigungspunkt A dient zum Einhängen
der OpenCom 100; sie muss daher bis auf 3 mm Abstand zur Wand eingedreht
werden.

Erweiterungsset einbauen

Dieses Kapitel richtet sich an Kunden, die eine OpenCom 130 besitzen und die ihr
ITK-System mit mehreren Schnittstellenkarten für zusätzliche – frei wählbare –
Anschlüsse ausstatten möchten.
Für die ITK-Systeme OpenCom 150 und OpenCom 131 entfällt dieser Montage-
schritt aus folgenden Gründen:
■
In der OpenCom 150 übernimmt eine einzige große Baugruppe alle
Funktionen, weswegen der Einbau des Erweiterungssets für die OpenCom 150
nicht nötig ist.
■
Die OpenCom 131 bietet auf der Grundbaugruppe einen Steckplatz für die
Installation einer einer zusätzlichen Schnittstellenkarte, ein Erweiterungsset
wird dafür nicht benötigt.
Die OpenCom 130 ist durch die Aufteilung in zwei Baugruppen besonders flexibel
zu erweitern. Der Einbau der Erweiterungsbaugruppe kann sowohl während der
Erstmontage als auch erst nachträglich im Rahmen einer Aufrüstungsmontage
erfolgen. Bitte befolgen Sie in beiden Fällen die hier aufgeführte Montage-Reihen-
folge:
A
C
134
19
