I Elektrische Installation, Steuerkabel
Hinweis: Die Klemmen an der Steuerkarte
können abgenommen werden.

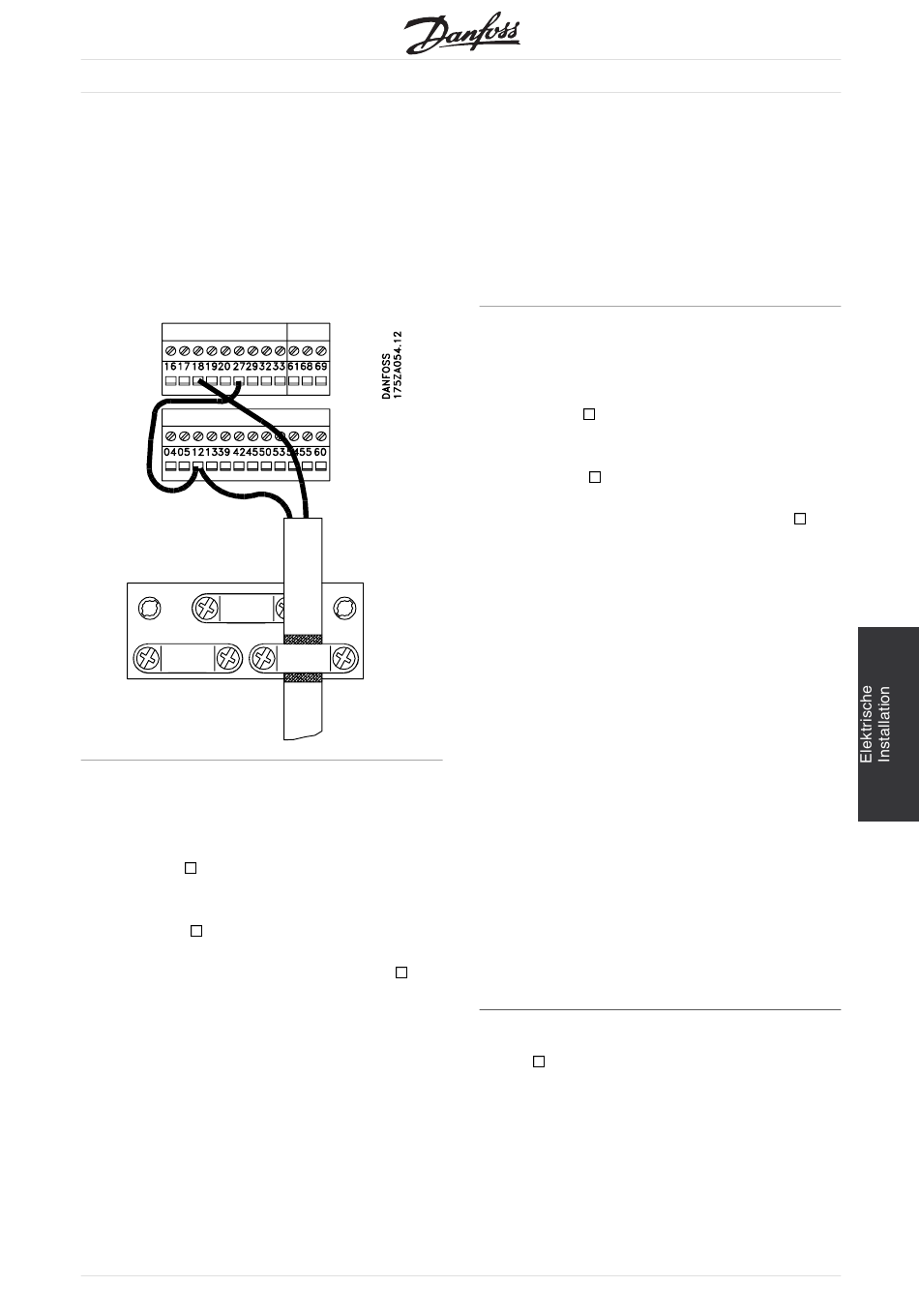

Brücke zwischen Klemmen 12 + 24 Volt und
27 Freilauf anschließen.
Abgeschirmtes Kabel zu externem Start/Stopp der
Steuerklemmen 12 + 24 Volt und 18 Start installieren.
I Programmierung der VLT 5000
Der Frequenzumrichter wird über das
Bedienfeld programmiert.
QUICK MENU
drücken.
Das Schnellmenü wird angezeigt. Parameter
mit den Tasten ↑ und ↓ wählen.
CHANGE DATA
zur Änderung eines Parameterwerts
drücken. Datenwerte werden mit ↑ und ↓ geändert.
→ bzw. ← zur Cursorbewegung drücken. OK
Speichern der Parametereinstellung drücken.
Gewünschte Sprache in Parameter 001 wählen.
Es gibt sechs Möglichkeiten: Englisch, Deutsch,
Französisch, Dänisch, Spanisch, Italienisch.
Motorparameter gemäß Motor-Typenschild einstellen:
Motorleistung
Motorspannung
Motorfrequenz
Motorstrom
Motornenndrehzahl
MG.56.A2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
VLT
Sollwerte und Rampenzeiten einstellen.
Min. Sollwert
Max. Sollwert
Rampenzeit Auf
Rampenzeit Ab
Betriebsart in Parameter 002 auf Ortbetrieb einstellen.
I Programmierung VLT 6000 und VLT 8000 AQUA
Der Frequenzumrichter wird über das
Bedienfeld programmiert.
QUICK MENU
Das Schnellmenü wird angezeigt. Parameter
mit den Tasten ↑ und ↓ wählen.
CHANGE DATA
drücken. Datenwerte werden mit ↑ und ↓ geändert.
→ bzw. ← zur Cursorbewegung drücken. OK
Speichern der Parametereinstellung drücken.
Gewünschte Sprache in Parameter 001 wählen.
Es gibt neun Möglichkeiten: Englisch, Deutsch,
Französisch, Dänisch, Spanisch, Italienisch,
Schwedisch, Niederländisch und Portugiesisch..
Motorparameter gemäß Motor-Typenschild einstellen:
Motorleistung
Motorspannung
Motorfrequenz
Motorstrom
Motornenndrehzahl
Sollwerte und Rampenzeiten einstellen.
Min. Sollwert
Max. Sollwert
Rampenzeit Auf
Rampenzeit Ab
Relaisausgang
Relaisausgang
zum
I Motorstart
START
VLT 6000 HVAC zum Motorstart drücken .
Motordrehzahl in Parameter 003 einstellen
Parameter 102
bei VLT 5000.
Parameter 103
Motordrehzahl mit +/- tasten am Bedienfeld einstellen
Parameter 104
Parameter 105
bei VLT 6000 und VLT 8000.
Parameter 106
®
5000/6000/8000 Serie
drücken.
zur Änderung eines Parameterwerts
bei VLT 5000 oder HAND START bei
Parameter 204
Parameter 205
Parameter 207
Parameter 208
zum
Parameter 102
Parameter 103
Parameter 104
Parameter 105
Parameter 106
Parameter 204
Parameter 205
Parameter 207
Parameter 208
Parameter 323
Parameter 326
29
