Die Vlt-Lösung - Danfoss VLT HVAC Drive Projektierungshandbuch

2. Einführung zum VLT HVAC Drive
2.6.12. Variabler Luftvolumenstrom (VVS)
Systeme mit variablem Luftvolumenstrom (VVS) dienen zur Regelung der Lüftungs- und Tempe-
raturverhältnisse in Gebäuden. Zentrale VVS-Systeme gelten dabei als die energiesparendste
2
Methode zur Gebäudeklimatisierung. Durch den Einbau zentraler Anlagen lässt sich ein höherer
Energienutzungsgrad erzielen als bei verzweigten Systemen.
Der höhere Wirkungsgrad ergibt sich aus der Nutzung größerer Kühllüfter und Kälteanlagen, die
einen sehr viel höheren Wirkungsgrad haben als kleine Motoren und verzweigte luftgekühlte Käl-
teanlagen. Außerdem trägt der geringere Wartungsaufwand zur Kostensenkung bei.
2.6.13. Die VLT-Lösung
Gegenüber einer Druckregelung mittels Drosselklappe oder Dralldrossel ist eine Lösung mit einem
Frequenzumrichter wesentlich energiesparender und vermindert überdies die Komplexität der An-
lage. Statt einen künstlichen Druckabfall zu erzeugen oder eine künstliche Verringerung des
Ventilatorwirkungsgrades herbeizuführen, senkt der Frequenzumrichter die Ventilatordrehzahl,
um die vom System benötigten Strömungs- und Druckverhältnisse zu schaffen.
Zentrifugalgeräte, wie z. B. Ventilatoren, gehorchen den Gesetzen der Fliehkraft. Bei Ventilatoren
bedeutet dies, dass der von ihnen erzeugte Druck und Luftstrom sich mit abnehmender Lüfterd-
rehzahl verringert. Dies führt auch zu einer wesentlichen Verringerung der Leistungsaufnahme.

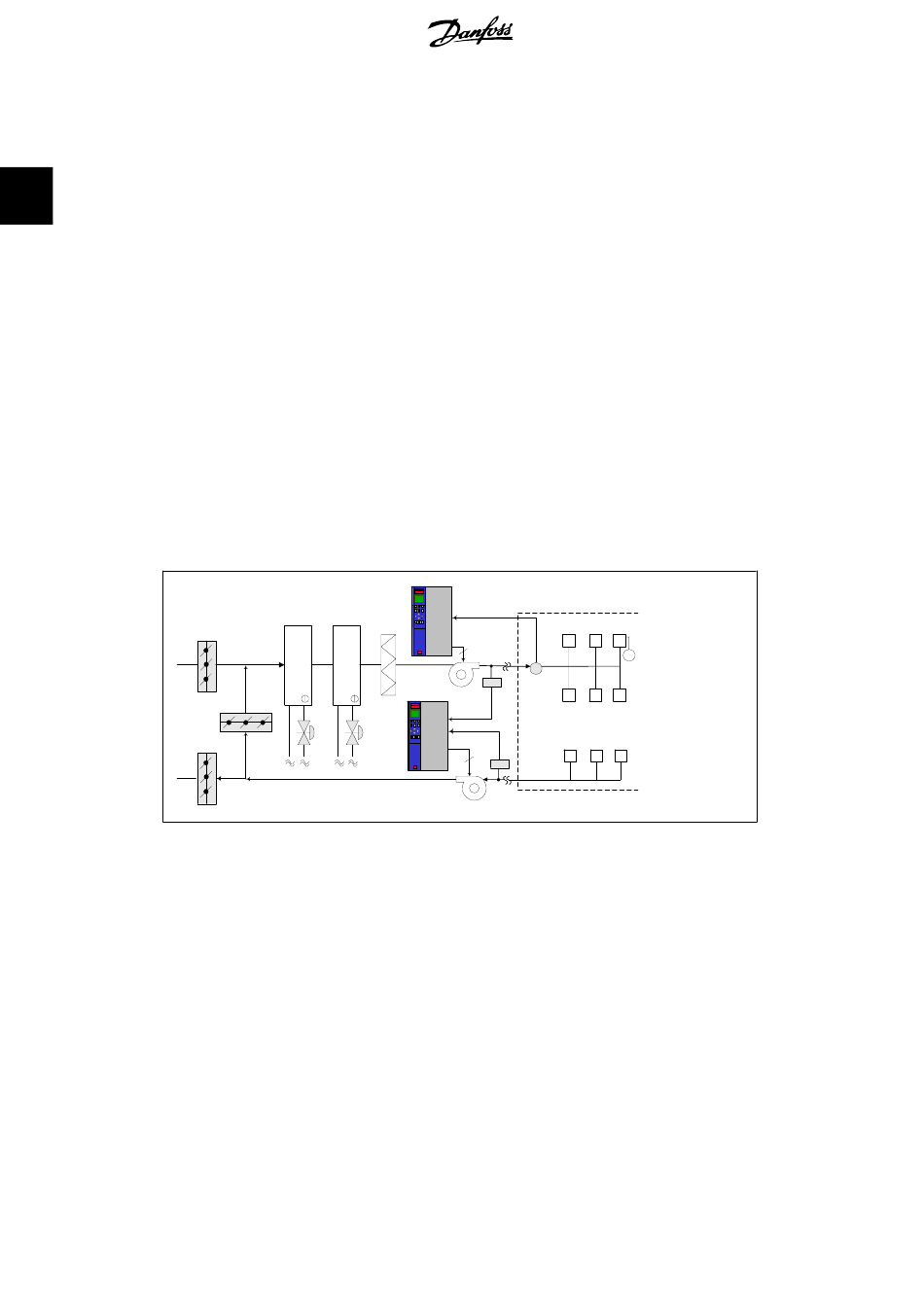

Der Abluftventilator wird laufend überwacht bzw. geregelt, um eine gleich bleibende Strömungs-
differenz zwischen Vor- und Rücklauf aufrechtzuerhalten. Bei Einsatz des hochmodernen PID-
Reglers des VLT HVAC Drive kann auf zusätzliche Regler verzichtet werden.
24
Cooling coil
Heating coil
Filter
D1
D2
D3
MG.11.B4.03 - VLT
Projektierungshandbuch für VLT
Pressure
signal
VAV boxes
Supply fan
3
Pressure
transmitter
Flow
Return fan
Flow
3
