2.8.3. Beispiel der PID-Regelung

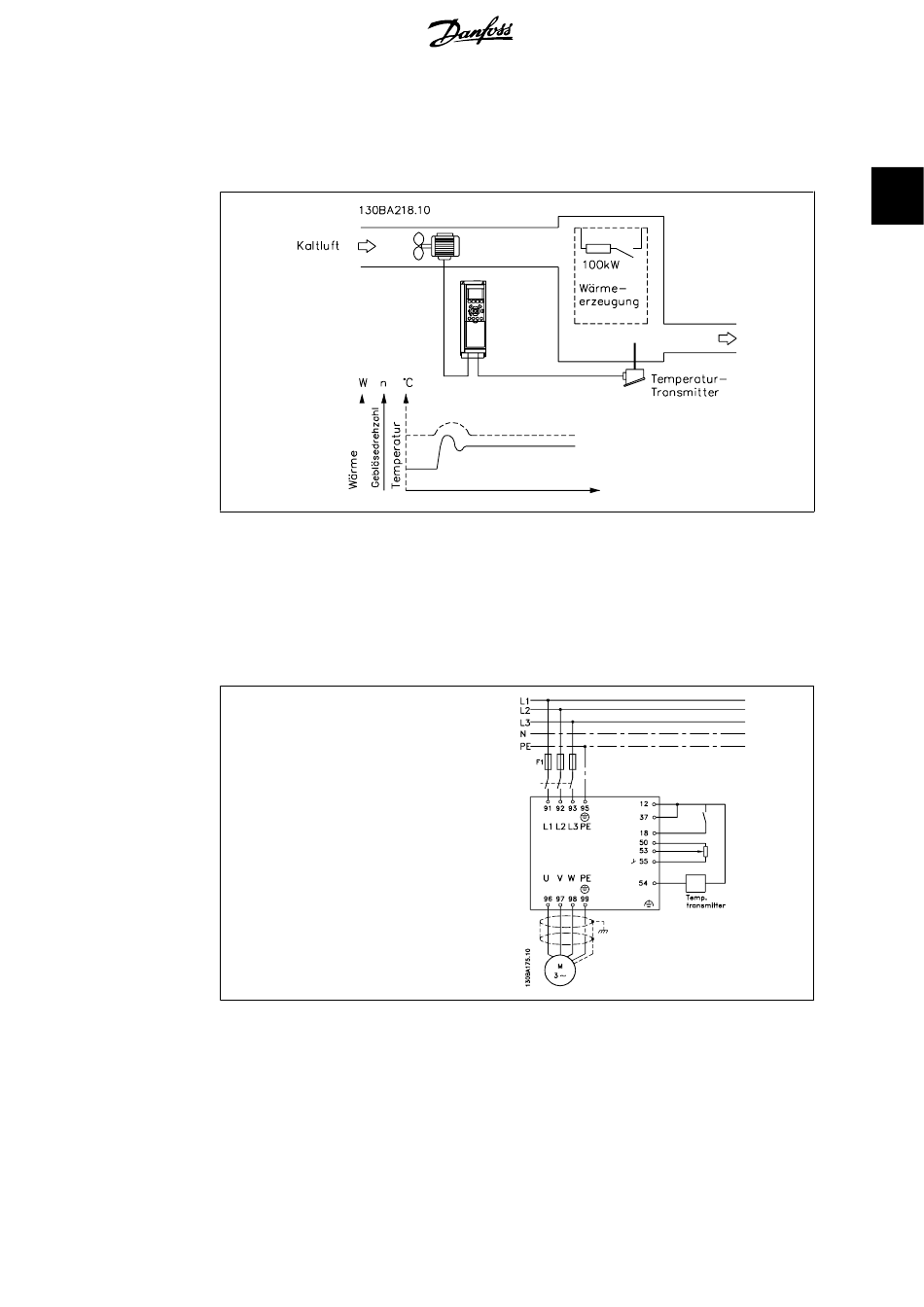

Nachstehend ein Beispiel für die PID-Regelung mit Rückführung in einer Lüftungsanlage:
In der Lüftungsanlage soll die Temperatur auf einem konstanten Wert gehalten werden. Die ge-
wünschte Temperatur ist mithilfe eines 0- bis 10-V-Potentiometers zwischen -5 und +35 °C
einstellbar. Da dies eine Kühlanwendung ist, muss die Geschwindigkeit des Ventilators erhöht
werden, um mehr kühlende Luftzirkulation zu erhalten, wenn die Temperatur über dem Sollwert
liegt. Der Temperatursensor hat einen Bereich von -10 bis +40 °C und verwendet einen Zweileiter-
Transmitter, um ein 4-20-mA-Signal zu liefern. Der Ausgangsfrequenzbereich des Frequenzum-
richters liegt zwischen 10 und 50 Hz.
1. Start/Stopp über einen mit Klemme 12
(+24 V) und 18 verbundenen Schalter.
2. Temperatursollwert über Potentiometer
(-5 bis +35 °C, 0 bis 10 V) an Klemme 50
(+10 V), 53 (Eingang) und 55 (Common).
3. Temperaturistwert über Transmitter (-10
bis 40 °C, 4 bis 20 mA) an Klemme 54.
Schalter S202 hinter dem LCP Bedienteil
steht auf EIN (Einstellung Strom).
®
