2. Einführung zum VLT HVAC Drive
2

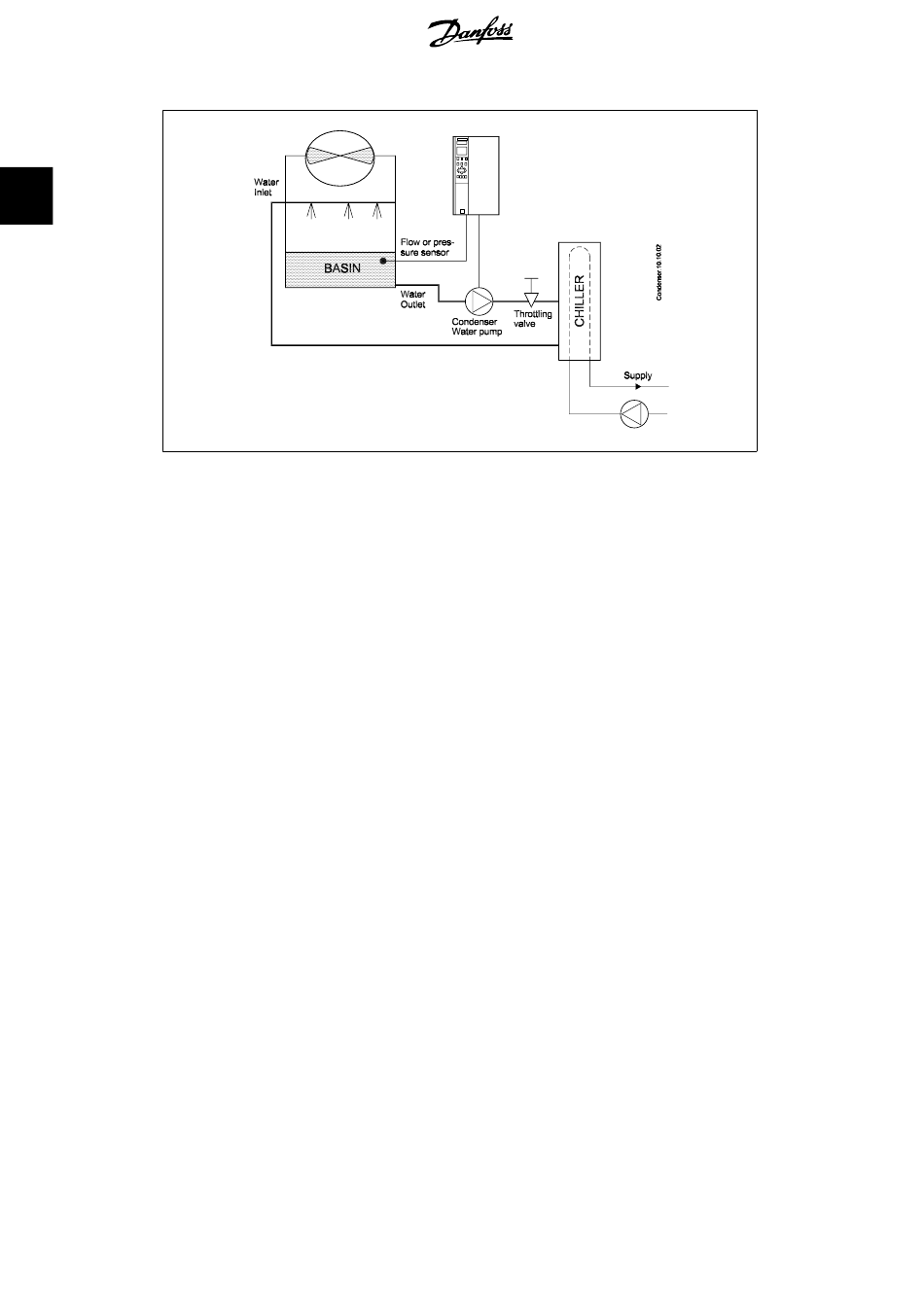

2.6.20. Primärpumpen
Primärpumpen in einem Primär-/Sekundärpumpsystem können zur Aufrechterhaltung einer kon-
stanten Strömung durch Geräte eingesetzt werden, bei denen sich Betrieb und Steuerung im Falle
schwankender Strömungen schwierig gestalten. Das primäre/sekundäre Pumpsystem bietet eine
Trennung von „primärem" Produktionskreis und „sekundärem" Verteilerkreis. Dadurch kann der
Auslegungsdurchfluss z. B. in Kühlern konstant bleiben und die Geräte ordnungsgemäß arbeiten,
während gleichzeitig die Strömung im restlichen System variieren kann.
Wenn die Verdampfer-Strömungsgeschwindigkeit in einem Kühler abnimmt, tritt bei dem zu küh-
lenden Wasser eine Überkühlung ein. Im Zuge davon versucht der Kühler, seine Kühlleistung zu
verringern. Wenn die Strömungsgeschwindigkeit weit genug oder zu schnell absinkt, kann der
Kühler seine Last nicht schnell genug abwerfen und die geringe Verdampfungstemperatur des
Kühlers schaltet den Kühler sicherheitshalber ab; ein manuelles Quittieren ist notwendig. Dieser
Fall tritt häufiger in großen Anlagen ein, besonders dann, wenn zwei oder mehr Kühler parallel
geschaltet sind und eine Primär-/Sekundärpumpenfunktion nicht eingesetzt wird.
2.6.21. Die VLT-Lösung
Je nach Größe des Systems und des Primärkreislaufs kann der Energieverbrauch des Primärkreis-
laufs beträchtlich werden.
Ein Frequenzumrichter kann als Ergänzung zum Primärsystem eingesetzt werden, um das Dros-
selventil und/oder eine Trimmung der Pumpenlaufräder zu ersetzen und auf diese Weise die
Betriebskosten zu senken. Zwei Regelverfahren sind dabei gebräuchlich:
Beim ersten Verfahren wird ein Durchflussmesser benutzt. Da die gewünschte Strömungsge-
schwindigkeit bekannt und konstant ist, kann am Auslass jedes Kühlers ein Durchflussmesser
installiert und zur direkten Steuerung der Pumpe eingesetzt werden. Mithilfe des eingebauten PID-
Reglers wird der Frequenzumrichter stets die passende Strömungsgeschwindigkeit aufrecht er-
halten und sogar den sich ändernden Widerstand im Primärrohrkreislauf ausgleichen, wenn Kühler
und ihre Pumpen zu- und abgeschaltet werden.
Die andere Methode ist die örtliche Drehzahlbestimmung, bei der der Bediener einfach die Aus-
gangsfrequenz herabsetzt, bis der Auslegungsdurchfluss erreicht ist.
Das Benutzen eines Frequenzumrichters zur Senkung der Pumpendrehzahl ähnelt sehr dem Trim-
men der Pumpenlaufräder, außer dass damit keine Arbeit verbunden ist und der Pumpenwir-
