5.3. Erste Inbetriebnahme und Test

5.3.1. Erste Inbetriebnahme und Test
Um die Konfiguration zu testen und sicherzustellen, dass der Frequenzumrichter funktioniert, kann
folgendermaßen vorgegangen werden (Beispiel Asynchronmotor):

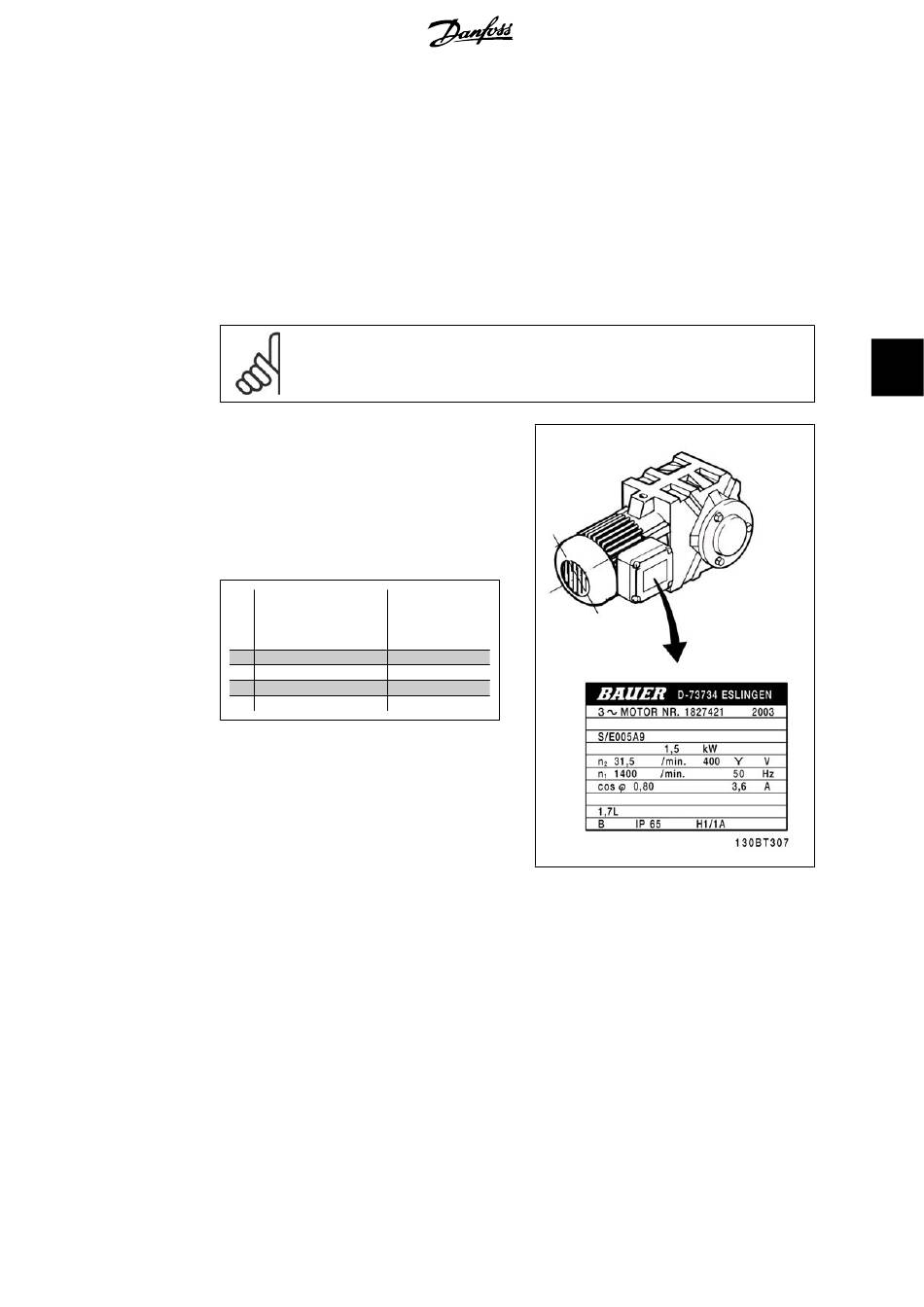

1. Schritt. Überprüfen Sie das Motor-Ty-
penschild.
2. Schritt. Geben Sie die Motor-Typen-
schilddaten in der folgenden Reihenfol-
ge in die entsprechenden Parameter ein.
Um diese Liste aufzurufen, drücken Sie erst
die Taste [QUICK MENUS] und wählen Sie
dann „Q2 Inbetriebnahme-Menü".
1.
2.
3.
4.
5.
3. Schritt. Aktivieren Sie die Automatische Motoranpassung (AMA).
Ausführen einer AMA stellt die optimale Motorleistung sicher. Die AMA misst exakt die elektrischen
Ersatzschaltbilddaten des Motors und optimiert dadurch die interne Regelung.
1.
2.
3.
®
HVAC Drive
ACHTUNG!
Der Motor hat entweder Sternschaltung (Y) oder Dreieckschaltung (Δ). Diese Infor-
mationen befinden sich auf dem Typenschild.
Motornennleistung Par. 1-20
[kW] Par. 1-21
oder Motorleistung
[PS]
Motornennspannung Par. 1-22
Motornennfrequenz Par. 1-23
Motornennstrom Par. 1-24
Motornenndrehzahl Par. 1-25
Schließen Sie Klemme 27 an Klemme 12 an oder stellen Sie Par. 5-12 auf „Ohne
Funktion" (Par. 5-12 [0]) (eventuell nach Durchführung der AMA wieder zurückstellen.)
Aktivieren Sie die AMA in Par. 1-29.
Sie können zwischen reduzierter und kompletter AMA wählen. Ist ein LC-Filter vorhan-
den, darf nur die reduzierte AMA ausgeführt werden. Andernfalls ist das LC-Filter wäh-
rend der AMA zu entfernen.
