2. Einführung zum VLT HVAC Drive

2.6.9. Ohne Frequenzumrichter

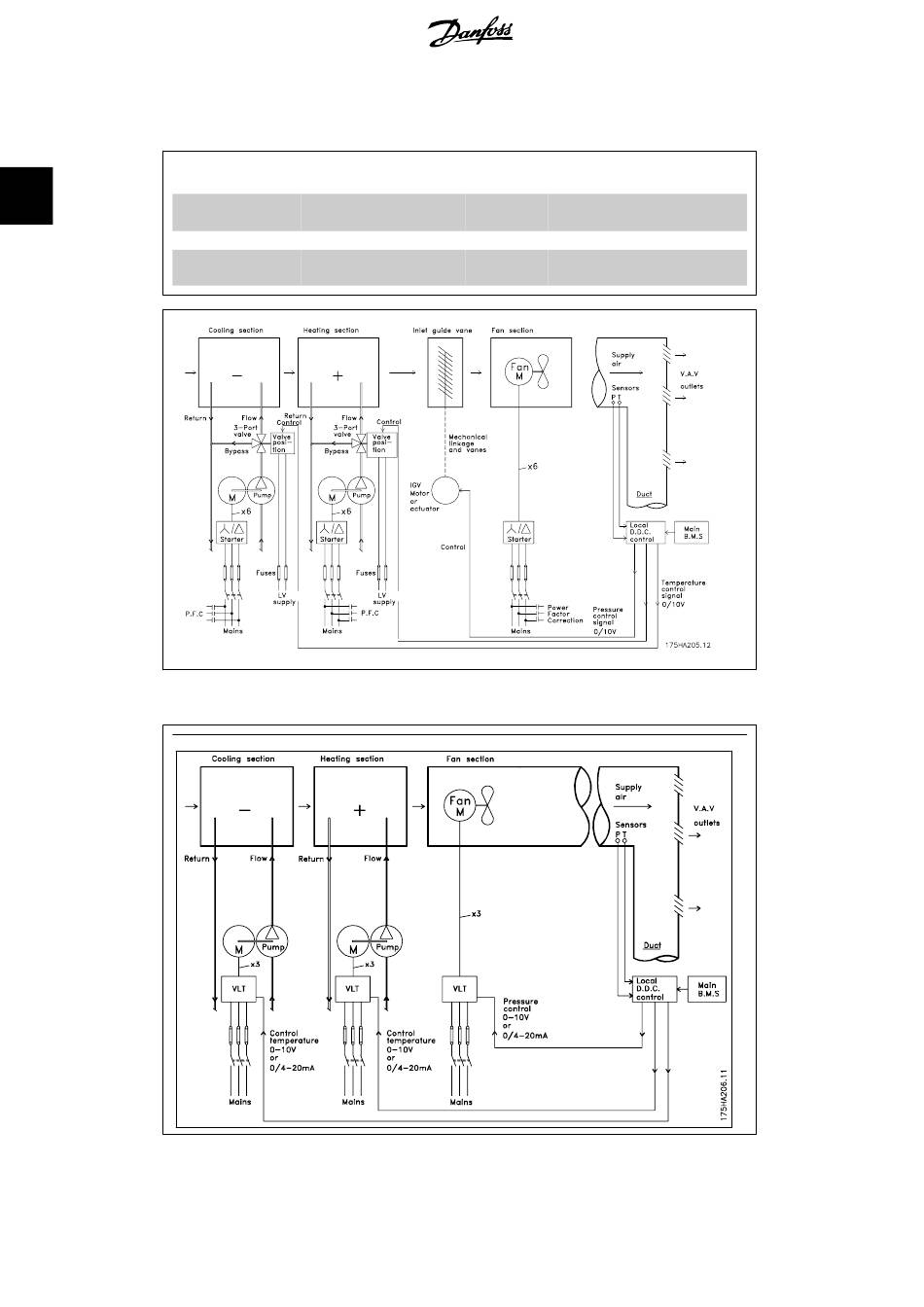

Die Abbildung zeigt eine in herkömmlicher Bauweise erstellte Lüftungsanlage.
2
D.D.C.
V.A.V.
Fühler P

2.6.10. Mit Frequenzumrichter

Die Abbildung zeigt ein vom Frequenzumrichter gesteuertes Lüftungssystem.
22
= Direkte digitale Regelung E.M.S.
= Variabler Luftvolumenstrom (VVS)
= Druck
MG.11.B4.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Projektierungshandbuch für VLT
Energiemanagementsys-
=
tem
Fühler T = Temperatur
®
HVAC Drive
