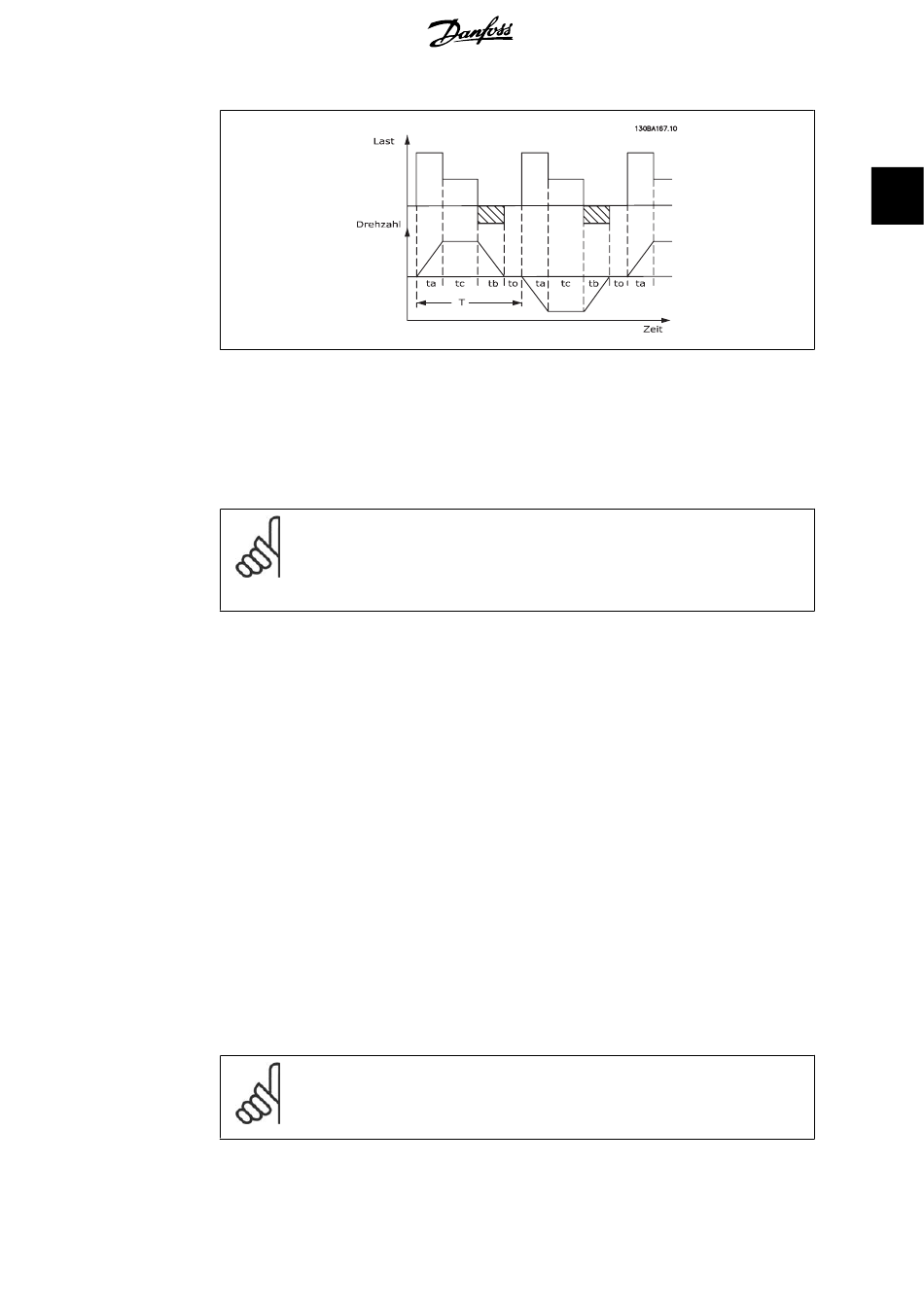

Danfoss bietet Bremswiderstände mit Arbeitszyklen von 5 %, 10 % und 40 % an, welche für die
Benutzung mit den Frequenzumrichtern der Serie VLT® FC102 HVAC geeignet sind. Bei Anwen-
dung eines Arbeitszyklus von 10 %, kann der Bremswiderstand die Bremsleistung über 10 % der
Zykluszeit aufzunehmen. Die verbleibenden 90 % dienen zur Wärmeableitung im Widerstand.
Weitere Auswahlratschläge erhalten Sie von Danfoss.

2.12.2. Generatorisches Bremsen mit Bremswiderstand

Die Bremse soll die Spannung im Zwischenkreis bei generatorischem Betrieb des Motors begren-
zen. Wenn die Last den Motor antreibt, z. B. beim Runterfahren der Rampe, wird Leistung in den
Zwischenkreis zurückgeführt. Da der Zwischenkreis diese Leistung nicht unbegrenzt aufnehmen
kann, ist eventuell ein Frequenzumrichter mit Bremschopper und externem Bremswiderstand vor-
zusehen.
Ein externer Bremswiderstand bietet folgende Vorteile:
-
-
-
Der Bremstransistor wird überwacht und ist gegen Kurzschluss des Bremswiderstands geschützt.
Eine eventuell vorhandene thermische Überwachung (Klixon) des Bremswiderstands kann vom
Frequenzumrichter ausgewertet werden.
Die aktuelle Bremsleistung und die mittlere Bremsleistung der letzten 120 Sekunden kann ausge-
lesen werden. Zusätzlich ist in Par. 2-12 wählbar, welche Funktion auszuführen ist, wenn die an
den Bremswiderstand übertragene Leistung die in Par. 2-12 eingestellte Grenze überschreitet.
®
HVAC Drive
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein
eventueller Dauerstrom zum Bremswiderstand nur durch Unterbrechung der Netz-
versorgung zum Frequenzumrichter (Netzschalter, Schütz) unterbrochen werden.
(Das Schütz kann vom Frequenzumrichter gesteuert werden).
Die Größe des Bremswiderstands kann an die Anforderungen der jeweiligen Anwendung
angepasst werden.
Die Bremsleistung (Wärme) wird am Montageort des Bremswiderstands (z. B. außerhalb
des Schaltschranks) abgegeben.
Die Leistung des Bremswiderstands kann überwacht werden.
ACHTUNG!
Die Überwachung der Bremsleistung dient nicht als Sicherheitsfunktion. Für diesen
Zweck ist ein Thermoschalter erforderlich. Der Bremswiderstandskreis ist nicht ge-
gen Erdschluss geschützt.
