2.7. Bedienung des VLT HVAC

2.7.1. Steuerungsprinzip

Ein Frequenzumrichter wandelt eine feste Netzwechselspannung in Gleichspannung um und pro-
duziert wiederum aus dieser Gleichspannung eine Wechselspannung mit variabler Amplitude und
Frequenz.
Spannung/Strom und Frequenz des Motors sind somit variabel, was eine stufenlose Drehzahlre-
gelung von herkömmlichen Dreiphasen-Wechselstrommotoren ermöglicht.
2.7.2. Regelungsstruktur

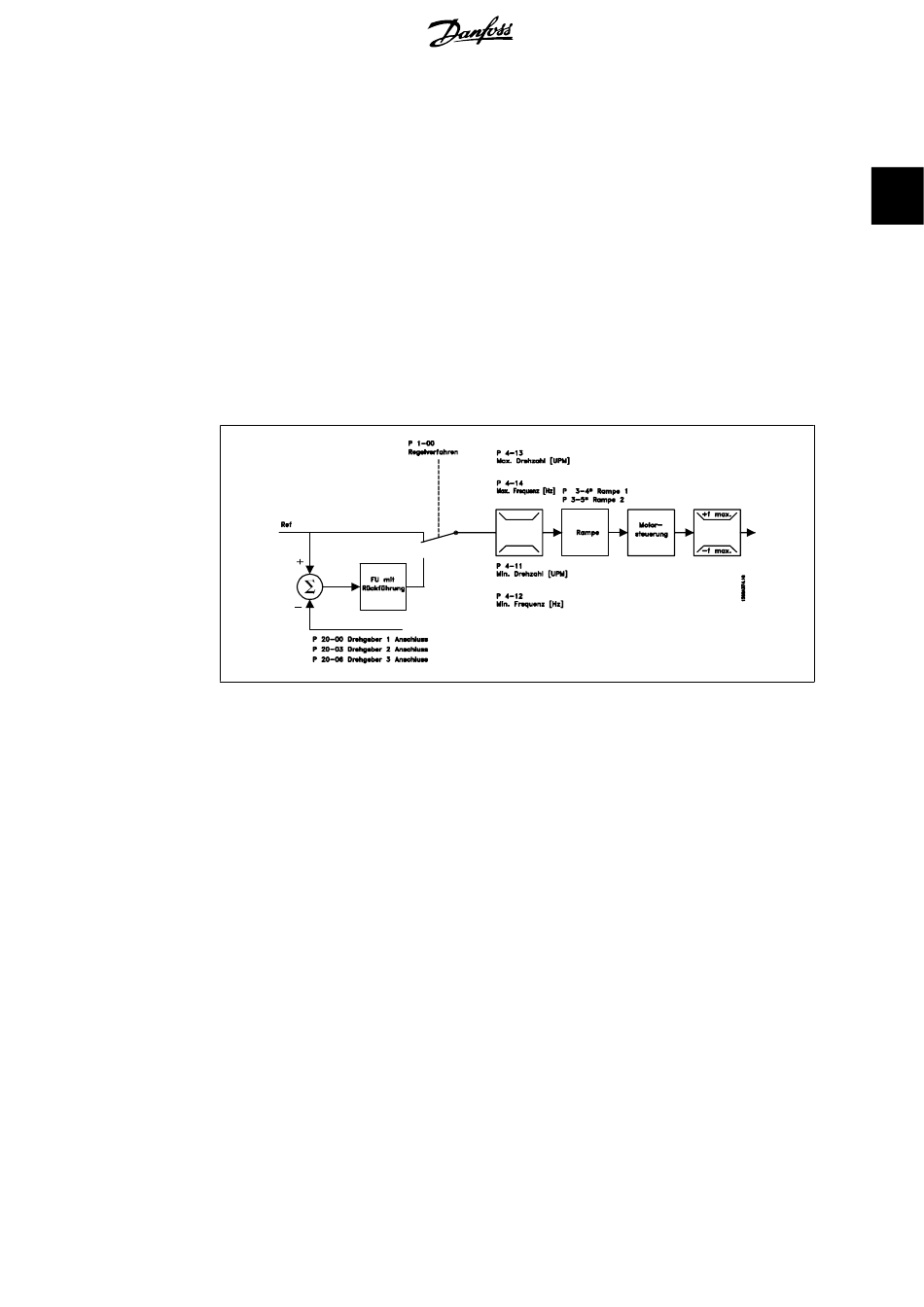

Regelungsstruktur in Konfigurationen mit und ohne Rückführung:
Bei der in der obigen Abbildung gezeigten Konfiguration ist Par. 1-00 auf
eingestellt. Der resultierende Sollwert wird in der Sollwertverarbeitung durch die Rampenbegren-
zung und Drehzahlbegrenzung geführt, bevor er an die Motorregelung übergeben wird. Das
Ausgangssignal der Motorregelung ist zusätzlich durch die maximale Frequenzgrenze Par. 4-19
begrenzt.
Wählen Sie in Par. 1-00
einer Druck- oder Durchflussregelung) zu verwenden. Die PID-Parameter befinden sich in Para-
metergruppe 20-**.

2.7.3. Hand-Steuerung (Hand On) und Fern-Betrieb (Auto On)

Der Frequenzumrichter kann vor Ort manuell über das (LCP) oder im Fernbetrieb (Auto-Betrieb)
über Analog- und Digitaleingänge oder die serielle FC- oder Bus-Schnittstelle gesteuert werden.
Falls in Par. 0-40, 0-41, 0-42 und 0-43 Aktiviert eingestellt ist, kann der Frequenzumrichter über
das LCP mit den Tasten [Hand On] und [Off] gesteuert werden. Ein Alarm kann mit der [RESET]-
Taste zurückgesetzt werden. Nach Drücken der [Hand On]-Taste schaltet der Frequenzumrichter
in den Hand-Betrieb und verwendet den Ortsollwert, der mit Hilfe der Pfeiltasten am LCP einge-
stellt wird.
®
HVAC Drive
PID-Prozess
[3], um die PID-Prozess-Regelung mit Rückführung (z. B. bei
