Anwendungsbeispiele
Hinweise/Anmerkungen:
Wenn der Grenzwert der Drehgeberüberwachung überschritten
wird, wird Warnung 90, Istwertüberwachung ausgegeben. Der SLC
überwacht Warnung 90, Istwertüberwachung, und wenn diese
wahr wird, wird Relais 1 ausgelöst.
Externe Geräte benötigen möglicherweise eine Wartung. Wenn
der Istwertfehler innerhalb von 5 s wieder unter diese Grenze
fällt, läuft der Frequenzumrichter weiter, und die Warnung wird
ausgeblendet. Setzen Sie Relais 1 durch Drücken von [Reset] auf
dem LCP zurück.
Tabelle 12.13 Anschlussbeispiel für eine Relaiskonfiguration mit
Smart Logic Control

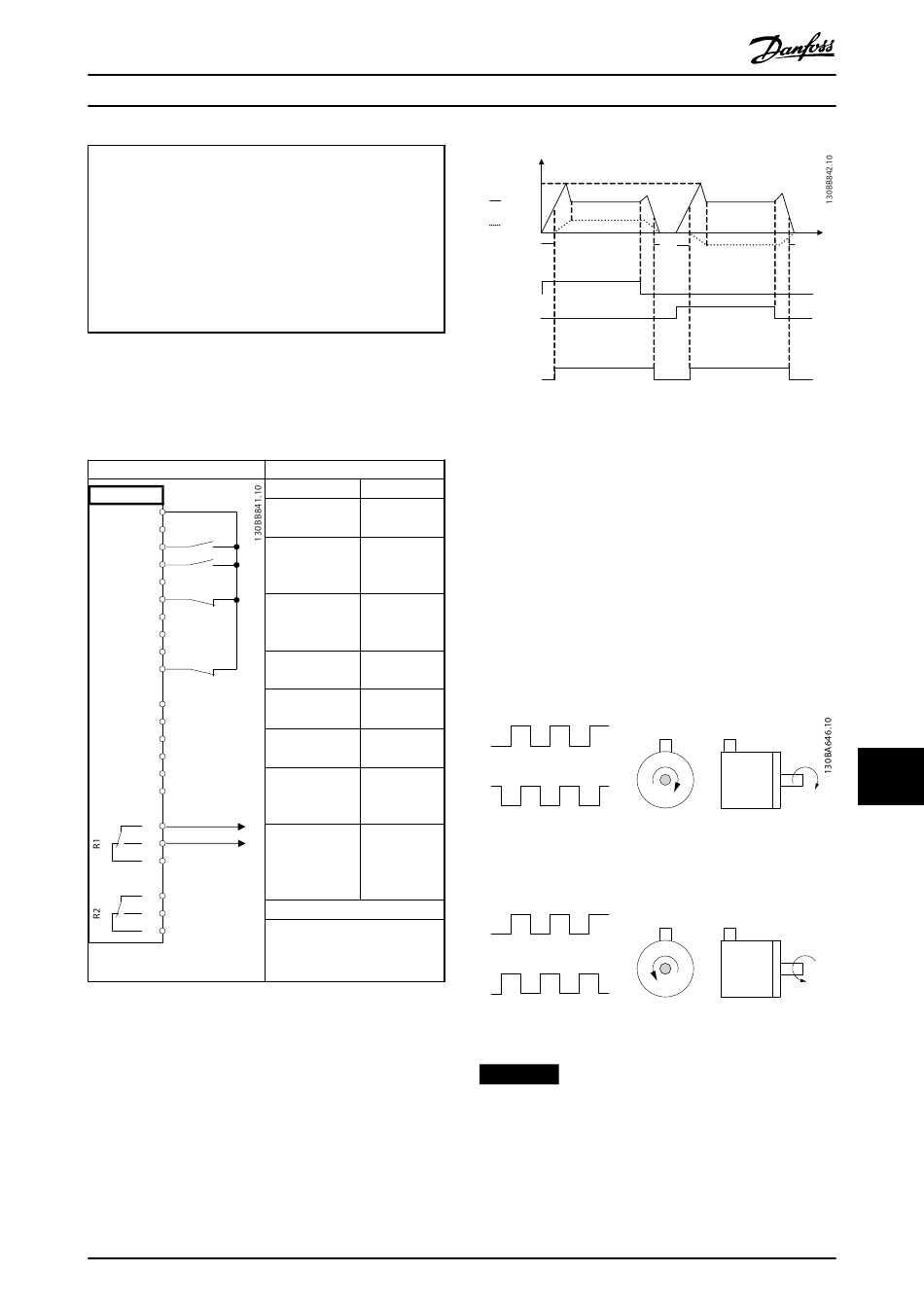

12.11 Anschlussbeispiel für mechanische
Bremssteuerung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tabelle 12.14 Anschlussbeispiel für mechanische
Bremssteuerung
MG38C203
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 5-40 [32] Mech.
Relaisfunktion Bremse
Parameter 5-10 T [8] Start*
erminal 18
Digital Input
Parameter 5-11 [11] Start +
Klemme 19 Reversierung
Digitaleingang
Parameter 1-71 S 0.2
tartverzög.
Parameter 1-72 S +
[5] VVC / FLUX
tartfunktion
Rechtslauf
Parameter 1-76 S I
m,n
tartstrom
Parameter 2-20 Anwendungs-
Bremse öffnen abhängig
bei Motorstrom
Parameter 2-21 Hälfte des
Bremse Nennschlupfs
schliessen bei des Motors
Motordrehzahl
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
1-76
Current
Speed
1-71
Start (18)
Start
reversing (19)
Relay output
Open
Closed
Abbildung 12.5 Mechanische Bremssteuerung
12.12 Anschlusskonfiguration für den
Drehgeber
Die Drehrichtung des Drehgebers, bestimmbar durch
Betrachtung des Wellenendes, hängt von der Auswertung
der Pulse durch den Frequenzumrichter ab. Siehe
Abbildung 12.6.
•
Auswertung im Rechtslauf bedeutet, dass sich der
A-Kanal 90 elektrische Grad vor Kanal B befindet.
•
Auswertung im Linkslauf bedeutet, dass sich der
B-Kanal 90 elektrische Grad vor Kanal A befindet.
A
B
A
B
Abbildung 12.6 Bestimmen der Drehgeberrichtung
HINWEIS
Maximale Kabellänge 5 m (16 ft).
Time
2-21 1-71
2-21
RECHTS
LINKS
193
12 12
