Anwendungsbeispiele
Speed
Reference
Start (18)
Freeze ref (27)
Speed up (29)
Speed down (32)
Abbildung 12.4 Drehzahl auf/Drehzahl ab

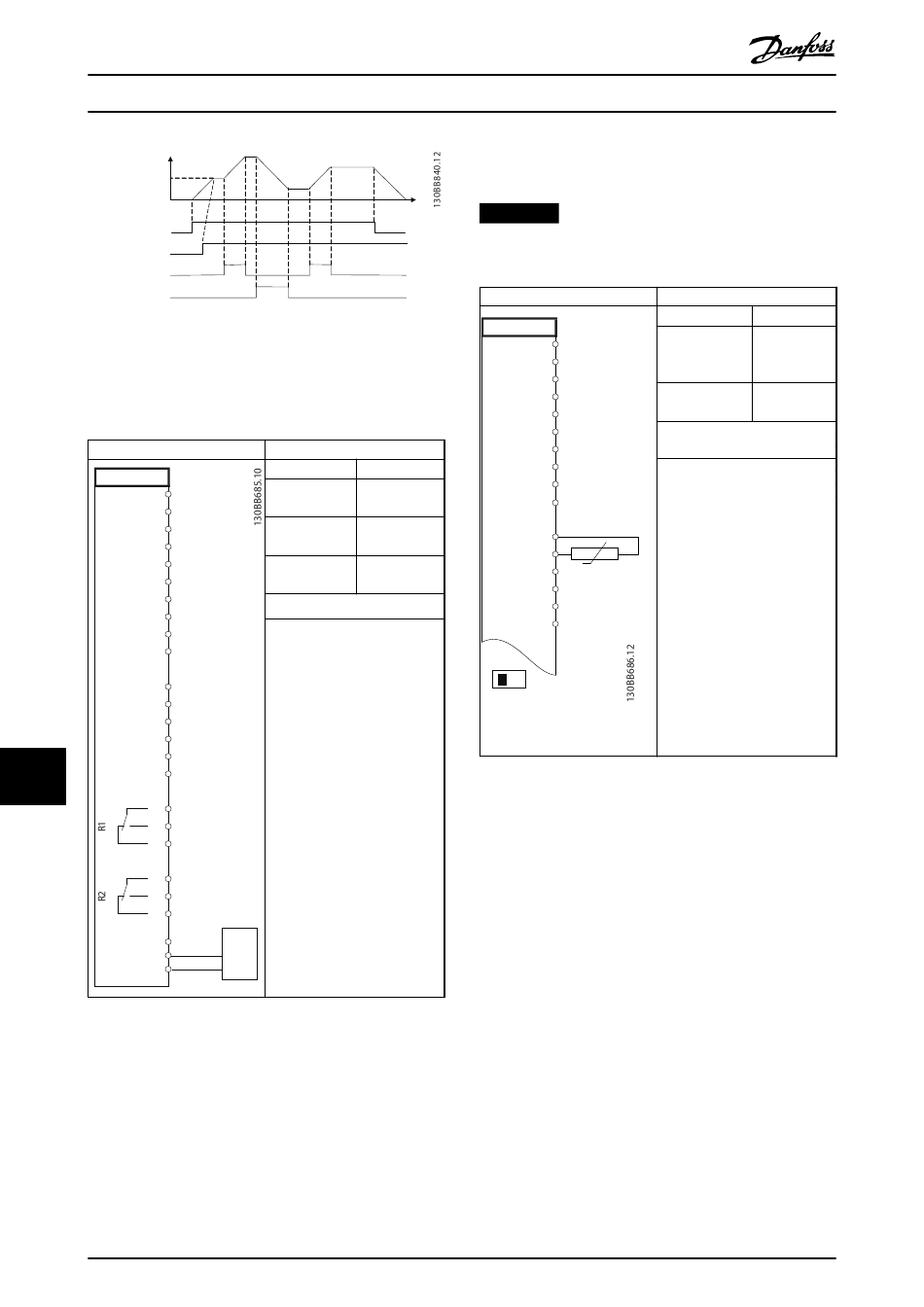

12.8 Anschlussbeispiel für RS485-
Netzwerkverbindung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
12 12
COM
39
01
02
03
04
05
06
61
68
69
Tabelle 12.11 Anschlusskonfigurationen für RS485-
Netzwerkverbindung
212
®
VLT AutomationDrive FC 302
315–1200 kW
Parameter
Funktion Einstellung
Parameter 8-30 FC-Profil*
Protocol
Parameter 8-31 1*
Address
Parameter 8-32 9600*
Baud Rate
*=Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den Parametern
Protokoll, Adresse und
Baudrate.
RS-485
+
-
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
12.9 Anschlussbeispiel für einen
Motorthermistor
HINWEIS
Sie müssen Thermistoren verstärkt oder zweifach
isolieren, um die PELV-Anforderungen zu erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 12.12 Anschlussbeispiel für einen Motorthermistor
Parameter
Funktion Einstellung
Parameter 1-90 [2] Thermistor-
Motor Thermal Abschalt.
Protection
Parameter 1-93 T [1] Analog-
hermistor Source eingang 53
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn nur eine Warnung
erforderlich ist, müssen Sie
Parameter 1-90 Motor Thermal
Protection auf [1] Thermistor
Warnung programmieren.
MG34S303
