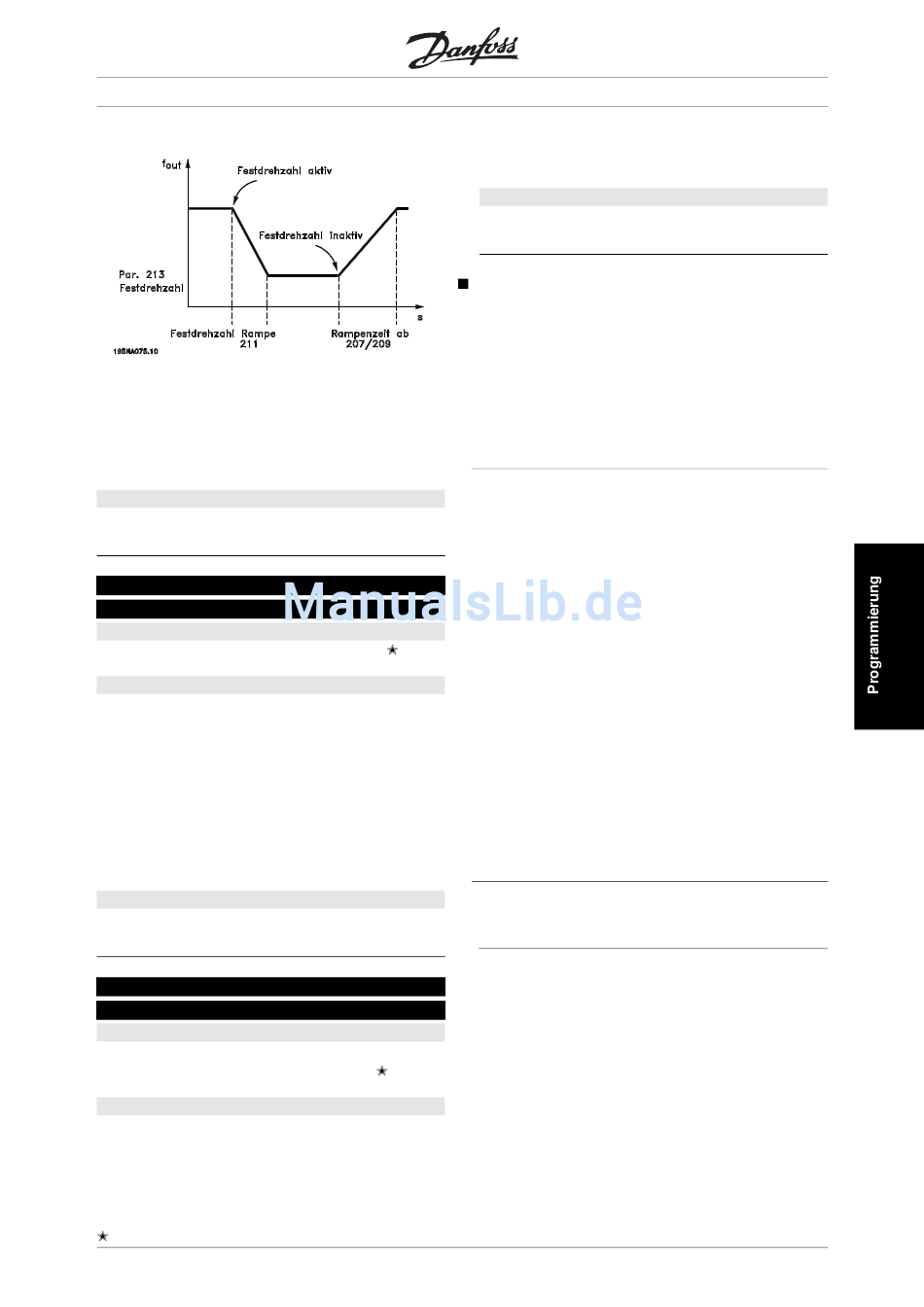

Die Rampenzeit Festdrehzahl beginnt mit der Ak-
tivierung der Festdrehzahl über das Bedienfeld,
einen der digitalen Eingänge bzw. die serielle
Schnittstelle.
Beschreibung der Auswahl:
Programmieren Sie die gewünschte Rampenzeit.
212 Rampenzeit Ab, Schnellstopp
212
(RAMPE Q-STOPP)
Wert:
0,02 - 3600,00 s
Funktion:
Die Rampenzeit Ab, Schnellstopp ist die
Verzögerungszeit von der Motornennfrequenz bis 0
Hz, vorausgesetzt, es entsteht im Wechselrichter
keine Überspannung durch generatorischen Betrieb
des Motors bzw. wenn der zurückgespeiste Strom
die Stromgrenze überschreitet (Einstellung in Param-
eter 221 Stromgrenze I ). Schnellstopp wird über
LIM
einen der digitalen Eingänge oder die serielle
Schnittstelle aktiviert.
Beschreibung der Auswahl:
Programmieren Sie die gewünschte Rampenzeit Ab.
213 Frequenz Festdrehzahl - Jog
213
(FREQUENZ JOG)
Wert:
0,0 - Par. 202 Ausgangsfrequenzgrenze hoch, f
Funktion:
Die Festdrehzahlfrequenz f
Festdrehzahlfunktion eine feste Ausgangsfrequenz
des Frequenzumrichters. Jog kann über die digitalen
Eingänge, serielle Schnittstelle oder das Bedienfeld
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.28.E5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
3,00 s
MAX
10,0 Hz
ist bei aktivierter
JOG
®
VLT Serie 2800
aktiviert werden, wenn diese Funktion in Parameter
015 Taster JOG Festdrehzahl aktiv eingestellt wurde.
Beschreibung der Auswahl:
Programmieren Sie die gewünschte Frequenz.

Sollwert-Funktion

Das Beispiel zeigt, wie der resultierende Sollwert
berechnet wird, wenn Festsollwerte zusammen mit
Addierend zum Sollwert und Relativ in Parameter
214 Sollwert-Funktion benutzt wird. Die Formel zur
Berechnung des resultierenden Sollwerts steht im
Kapitel Alles über den VLT 2800. Siehe hierzu auch
die Zeichnung in Abschnitt "Sollwertbehandlung".
Die fo lgenden Parameter werden eingestellt:
Par. 204 Minimaler Sollwert
Par. 205 Maximaler Sollwert
Par. 215 Festsollwert
Par. 308 Klemme 53, Analoger
Eingang
Par. 309 Klemme 53, min.
Skalierung
Par. 310 Klemme 53, max.
Skalierung
Ist Parameter 214 Sollwert-Funktion auf Addierend
zum Sollwert [0] eingestellt, so wird einer der
eingestellten Festsollwerte (Par. 215-218) als
Prozentwert des Sollwertbereiches zu den externen
Sollwerten addiert. Wird Klemme 53 verwendet, ist
eine analoge Eingangsspannung von 4 Volt der re-
sultierende Sollwert:
Par. 214 Sollwert-Funktion = Addierend zum
Sollwert [0]:
Par. 204 Minimaler Sollwert
Sollwertbeitrag bei 4 Volt
Par. 215 Festsollwert
Sollwert resultierend
Wird Parameter 214 Sollwert-Funktion auf Erhöhung
des Sollwertes -Relativ [1] eingestellt, so werden die
Festsollwerte (Par. 215-218 als Prozentwert zur
Summe der externen Sollwerte addiert. Wird
Klemme 53 verwendet, ist eine analoge Eingangss-
pannung von 4 Volt der resultierende Sollwert:
10 Hz
50 Hz
15 %
Sollwert
0 V
10 V
>>
10,0 Hz
16,0 Hz
6,0 Hz
32,0 Hz
85
