4.2 Optimierung und Test

Um die Wellenleistung des Motors und den Frequenzumrichter für den angeschlossenen Motor und die Installation zu optimieren, kann folgendermaßen
vorgegangen werden. Stellen Sie sicher, dass Frequenzumrichter und Motor angeschlossen und der Frequenzumrichter eingeschaltet ist.
ACHTUNG!
Prüfen Sie vor dem Netz-Ein, dass angeschlossene Geräte dafür bereit sind.
1. Schritt: Überprüfen Sie das Motor-Typenschild.
ACHTUNG!
Der Motor hat entweder Sternschaltung (Y) oder Drei-
eckschaltung (Δ). Diese Informationen befinden sich
auf dem Typenschild.
2. Schritt: Geben Sie die Motor-Typenschilddaten in der folgenden Rei-
henfolge in die entsprechenden Parameter ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste [QUICK MENU],
und wählen Sie dann „Q2 Inbetriebnahme-Menü".
3. Schritt: Aktivieren Sie die Automatische Motoranpassung (AMA)Aktivieren Sie das Autotuning
Durch Ausführen einer AMAA wird die optimale Motorleistung sichergestellt. Die AMA misst die elektrischen Ersatzschaltbilddaten des Motors und optimiert
dadurch die interne Regelung.
1. Schließen Sie Klemme 27 an Klemme 12 an, oder benutzen Sie [QUICK MENU] und „Q2 Inbetriebnahme-Menü" und stellen Sie Par. 5-12
27 Digitaleingang Klemme 27 auf
2. Drücken Sie [QUICK MENU], wählen Sie „Q3 Funktionssätze", wählen Sie „Q3-1 Allgemeine Einstellungen" und danach „Q3-10 Erw. Motorein-
stellungen", und blättern Sie zu Par. 1-29
3. Drücken Sie [OK], um die AMA Par. 1-29
4. Sie können zwischen reduzierter und kompletter AMA wählen. Ist ein Sinusfilter vorhanden, darf nur die reduzierte AMA ausgeführt werden.
Andernfalls ist das Sinusfilter während der AMA zu entfernen.
5. Drücken Sie die [OK]-Taste. Im Display sollte „AMA mit [Hand on]-Taste starten" angezeigt werden.
6. Drücken Sie die [Hand on]-Taste. Ein Statusbalken stellt den Verlauf der AMA dar.
®
HVAC Drive
Ohne Funktion [0]
Autom. Motoranpassung
Autom. Motoranpassung
abzuschließen.
MG.11.AC.03 - VLT ® ist eine eingetragene Marke von Danfoss.

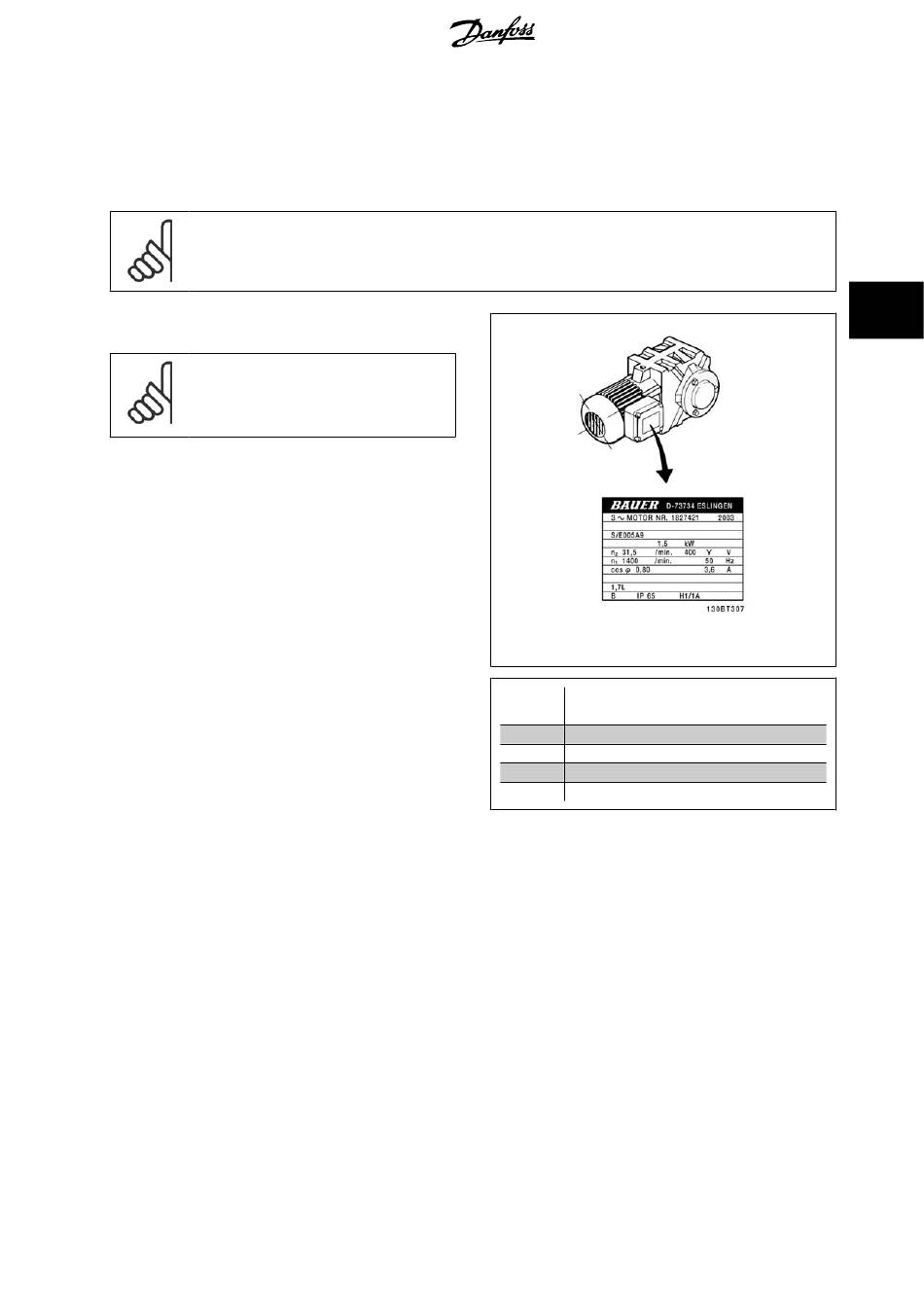

Abbildung 4.51: Beispiel für Motor-Typenschild
Motornennleistung [kW]
1. Par. 1-20
Motornennleistung [PS]
Par. 1-21
Motornennspannung
2. Par. 1-22
3. Par. 1-23 Motornennfrequenz
Motornennstrom
4. Par. 1-24
Motornenndrehzahl
5. Par. 1-25
Tabelle 4.10: Motorbezogene Parameter
Autom. Motoranpassung.
