5.1.27 Schalter S201, S202 und S801
Schalter S201 (Al 53) und S202 (Al 54) dienen dazu, die Betriebsart für
Strom (0-20 mA) oder Spannung (0 bis 10 V) für die Analogeingänge 53
bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die serielle
RS-485-Schnittstelle (Klemmen 68 und 69) die integrierten Busabschluss-
widerstände zu aktivieren.
Bitte beachten Sie, dass die Schalter durch eine Option verdeckt werden
könnten, falls vorhanden.
Werkseinstellung:
S201 (AI 53) = AUS (Spannungseingang)
S202 (AI 54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS

5.2 Optimierung und Test

5.2.1 Optimierung und Test
Um die Wellenleistung des Motors und den Frequenzumrichter für den angeschlossenen Motor und die Installation zu optimieren, kann folgendermaßen
vorgegangen werden. Stellen Sie sicher, dass Frequenzumrichter und Motor angeschlossen und der Frequenzumrichter eingeschaltet ist.
ACHTUNG!
Prüfen Sie vor dem Netz-Ein, dass angeschlossene Geräte dafür bereit sind.
1. Schritt: Überprüfen Sie das Motor-Typenschild.
ACHTUNG!
Der Motor verfügt entweder über Sternschaltung (Y) oder Dreieckschaltung (Δ). Diese Informationen befinden sich auf dem Typen-
schild.
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
5 Elektrische Installation

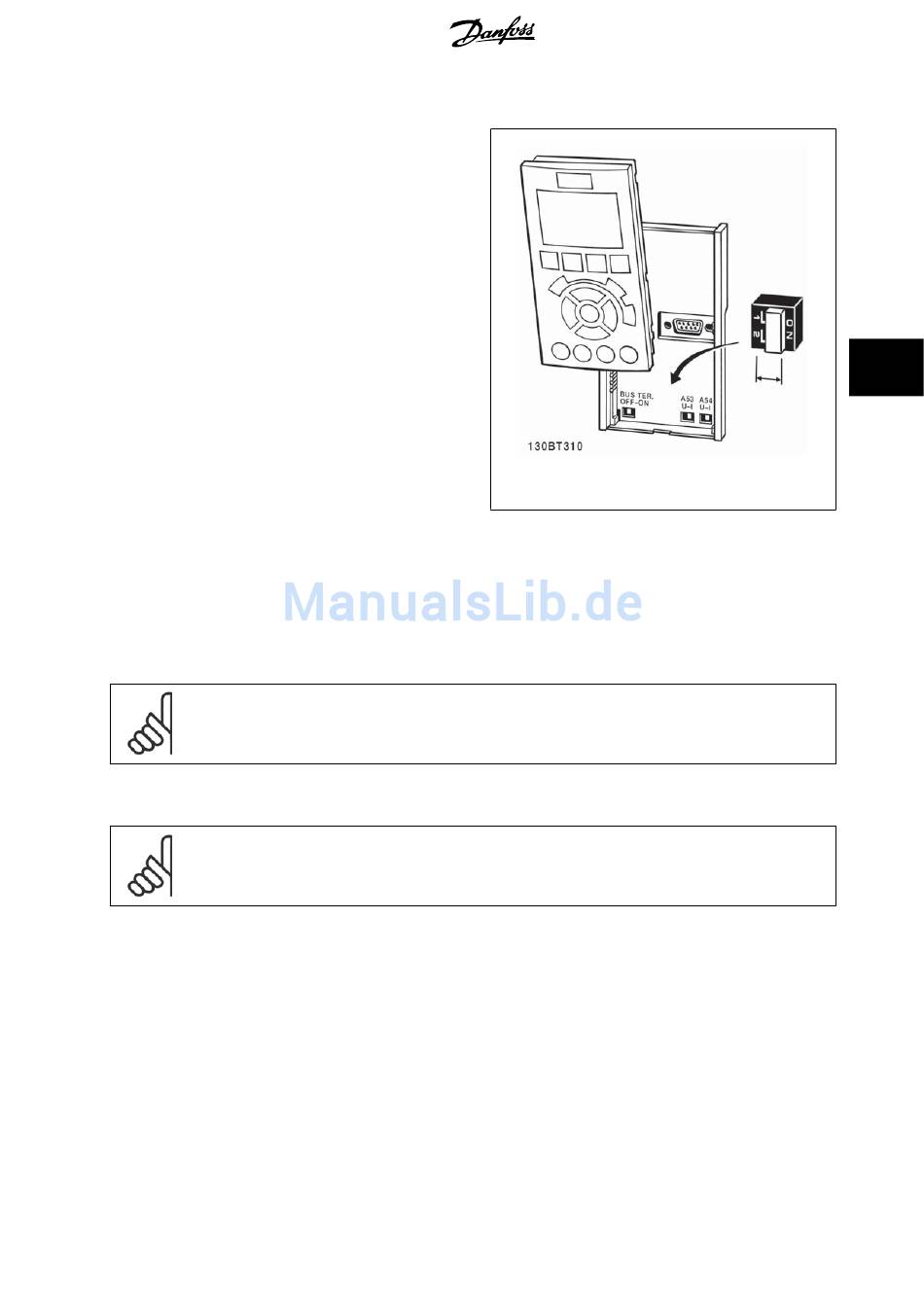

Abbildung 5.51: Position der Schalter
