4. Elektrische Installation
4.1.20. Schalter S201, S202 und S801
Schalter S201 (A53) und S202 (A54) dienen
dazu, die Betriebsart für Strom (0-20 mA)
oder Spannung (0 bis 10 V) für die Analogein-
gänge 53 bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt wer-
den, um für die serielle RS-485-Schnittstelle
(Klemmen 68 und 69) die integrierten Busab-
4
schlusswiderstände zu aktivieren.
Bitte beachten Sie, dass die Schalter durch ei-
ne Option verdeckt werden könnten, falls vor-
handen.
Werkseinstellung:

4.2. Optimierung und Test

Um die Wellenleistung des Motors und den Frequenzumrichter für den angeschlossenen Motor
und die Installation zu optimieren, kann folgendermaßen vorgegangen werden. Stellen Sie sicher,
dass Frequenzumrichter und Motor angeschlossen und der Frequenzumrichter eingeschaltet ist.
1. Schritt. Überprüfen Sie das Motor-Typenschild.
40
S201 (A53) = AUS (Spannungsein-
gang)
S202 (A54) = AUS (Spannungsein-
gang)
S801 (Busterminierung) = AUS
ACHTUNG!
Prüfen Sie vor dem Netz-Ein, dass angeschlossene Geräte dafür bereit sind.
ACHTUNG!
Der Motor hat entweder Sternschaltung (Y) oder Dreieckschaltung (Δ). Diese Infor-
mationen befinden sich auf dem Typenschild.
MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive

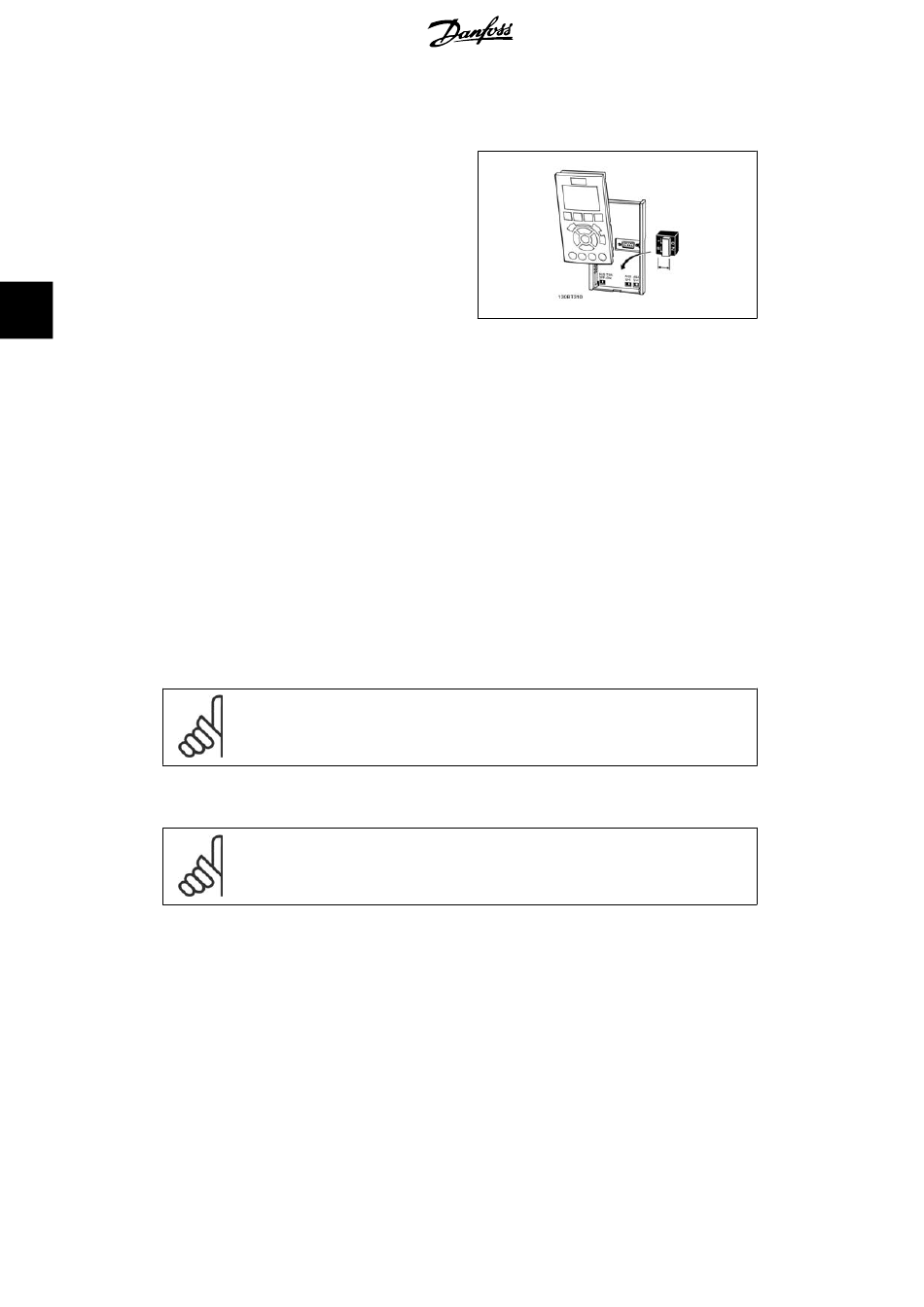

Illustration 4.30: Position der Schalter
