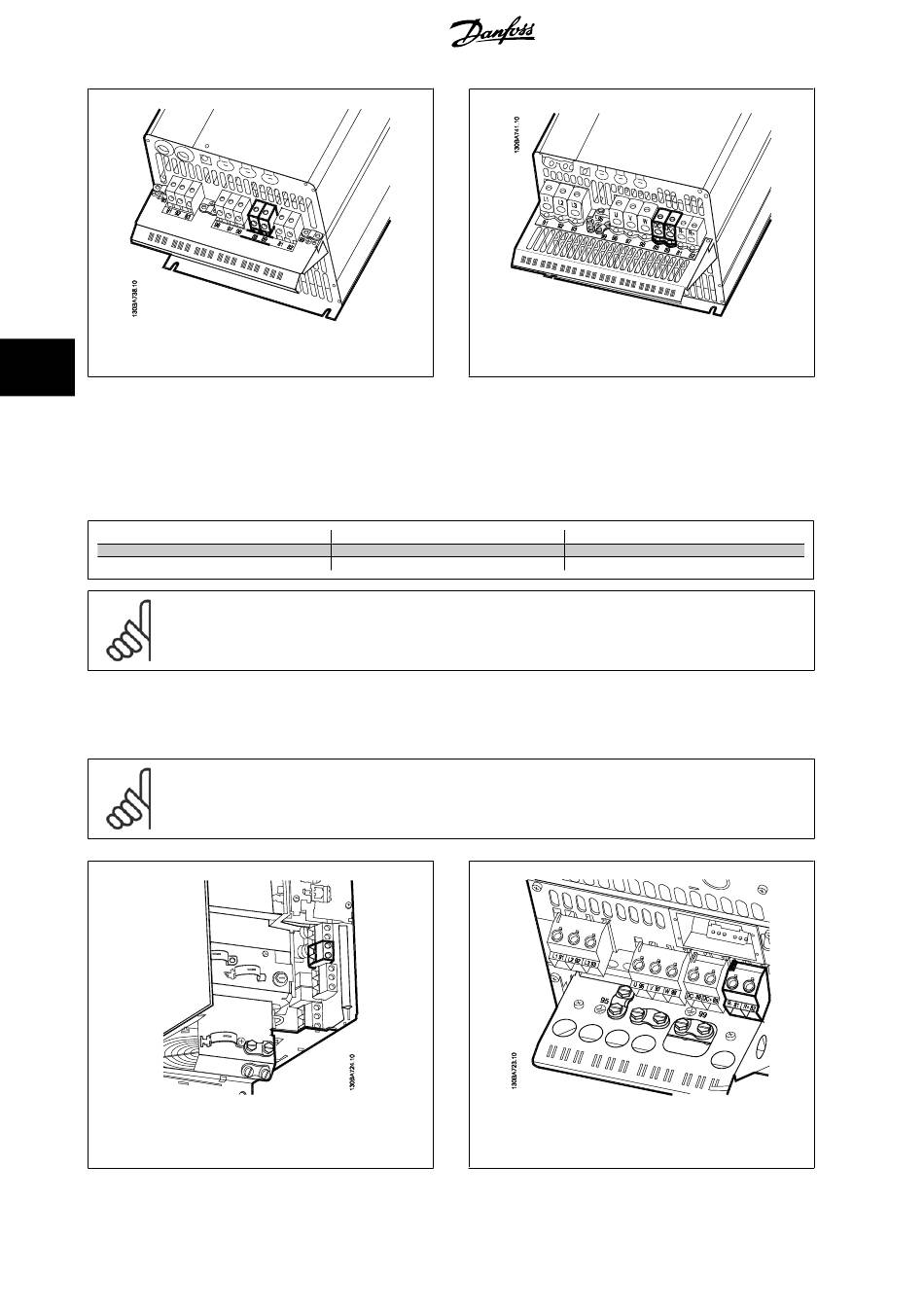

Abbildung 5.31: Zwischenkreiskopplungen Gehäuse C3.
5
Weitere Informationen erhalten Sie bei Danfoss.

5.1.20 Anschluss des Bremswiderstands

Das Anschlusskabel des Bremswiderstands muss abgeschirmt sein.
Gehäuse
Bremswiderstands-
klemmen
ACHTUNG!
Das Bremsen mit Bremswiderstand ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Weitere
Informationen erhalten Sie bei Danfoss.
1. Benutzen Sie Schirmbügel oder EMV-Verschraubungen, um den Kabelschirm am Frequenzumrichter und am Abschirmblech des Bremswiders-
tands aufzulegen.
2. Der Querschnitt des Bremswiderstandskabels ist entsprechend der Nenndaten des verwendeten Bremswiderstands zu bemessen.
ACHTUNG!
Zwischen den Klemmen können Spannungen bis zu 975 V DC (bei 600 V AC) auftreten.
Abbildung 5.33: B3-Verbindungsklemme für Bremswider-
stand
36
Abbildung 5.32: Zwischenkreiskopplungen Gehäuse C4.
A+B+C+D+F
81
R-
Abbildung 5.34: B4-Verbindungsklemme für Bremswider-
stand
®
MG.20.M5.03 - VLT ist eine eingetragene Marke von Danfoss.
®
VLT AQUA Drive
Betriebsanleitung
A+B+C+D+F
82
R+
