5. Installieren

5.5.2. Anschluss des Bremswiderstands

Das Anschlusskabel des Bremswiderstands muss abgeschirmt sein.
Gehäuse
Bremswiderstands-
klemmen
ACHTUNG!
Das Bremsen mit Bremswiderstand ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Weitere
Informationen erhalten Sie bei Danfoss.
5
1.
Benutzen Sie Schirmbügel oder EMV-Verschraubungen, um den Kabelschirm am Frequenzumrichter und am Abschirmblech des Bremswiders-
tands aufzulegen.
2.
Der Querschnitt des Bremswiderstandskabels ist entsprechend der Nenndaten des verwendeten Bremswiderstands zu bemessen.
ACHTUNG!
Zwischen den Klemmen können Spannungen bis zu 975 V DC (bei 600 V AC) auftreten.

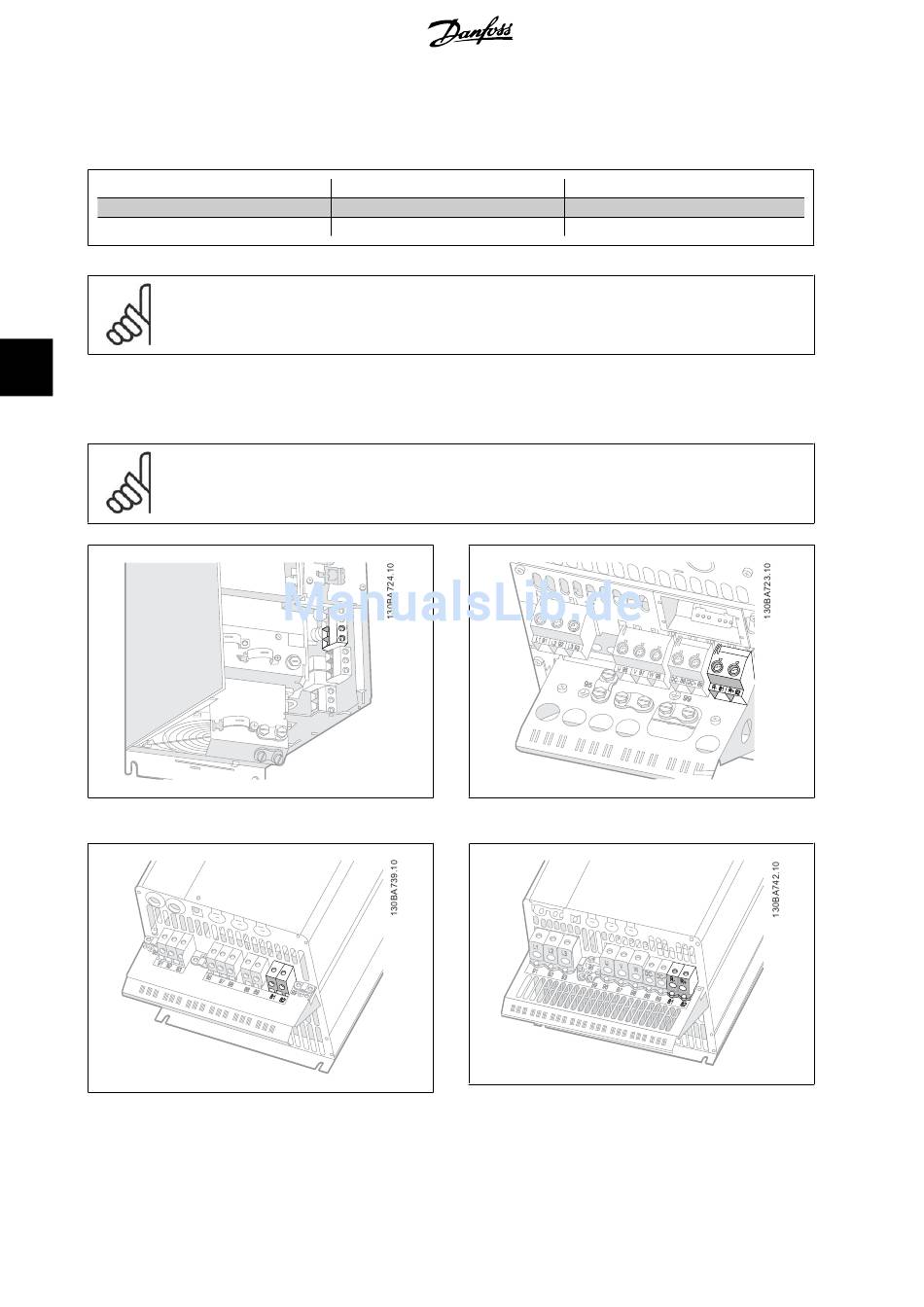

Abbildung 5.16: B3-Verbindungsklemme für Bremswiderstand
Abbildung 5.18: C3-Verbindungsklemme für Bremswiderstand
102
A+B+C+D+F
81
R-
Abbildung 5.17: B4-Verbindungsklemme für Bremswiderstand
Abbildung 5.19: C4-Verbindungsklemme für Bremswiderstand
®
MG.20.N3.03 - VLT
ist eine eingetragene Marke von Danfoss.
Projektierungshandbuch für VLT
A+B+C+D+F
82
R+
®
AQUA Drive
