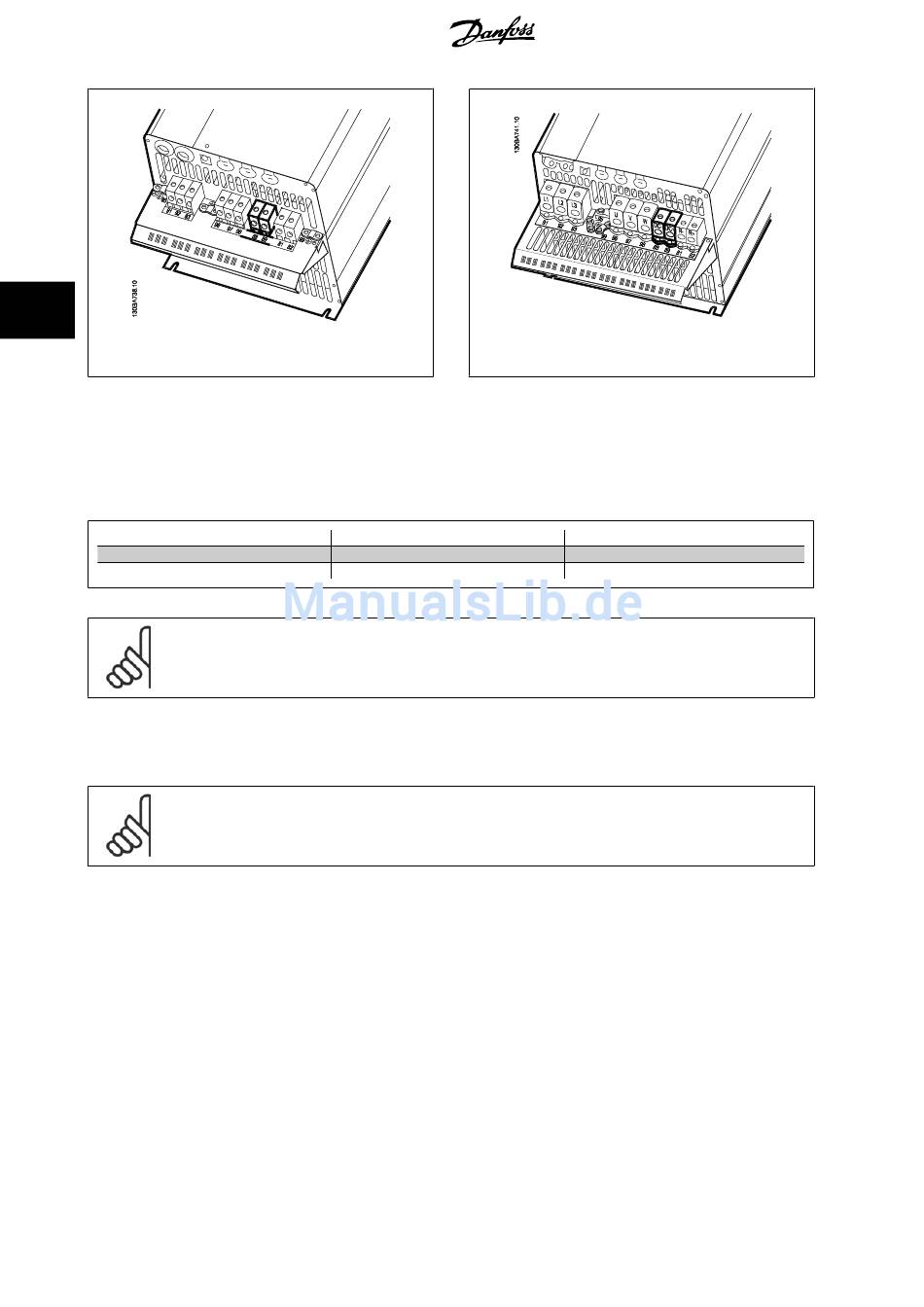

Abbildung 4.29: Zwischenkreiskopplungen Gehäuse C3.
Weitere Informationen erhalten Sie bei Danfoss.
4.1.22 Anschluss des Bremswiderstands
Das Anschlusskabel des Bremswiderstands muss abgeschirmt sein.
Gehäuse
Bremswiderstands-
klemmen
ACHTUNG!
Das Bremsen mit Bremswiderstand ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Weitere
Informationen erhalten Sie bei Danfoss.
1.
Benutzen Sie Schirmbügel oder EMV-Verschraubungen, um den Kabelschirm am Frequenzumrichter und am Abschirmblech des Bremswiders-
tands aufzulegen.
2.
Der Querschnitt des Bremswiderstandskabels ist entsprechend der Nenndaten des verwendeten Bremswiderstands zu bemessen.
ACHTUNG!
Zwischen den Klemmen können Spannungen bis zu 975 V DC (bei 600 V AC) auftreten.
38
Abbildung 4.30: Zwischenkreiskopplungen Gehäuse C4.
A+B+C+D+F
81
R-
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
Produkthandbuch für VLT
A+B+C+D+F
82
R+
®
HVAC Drive
