Elektrische Installation, Steuerkabel

"

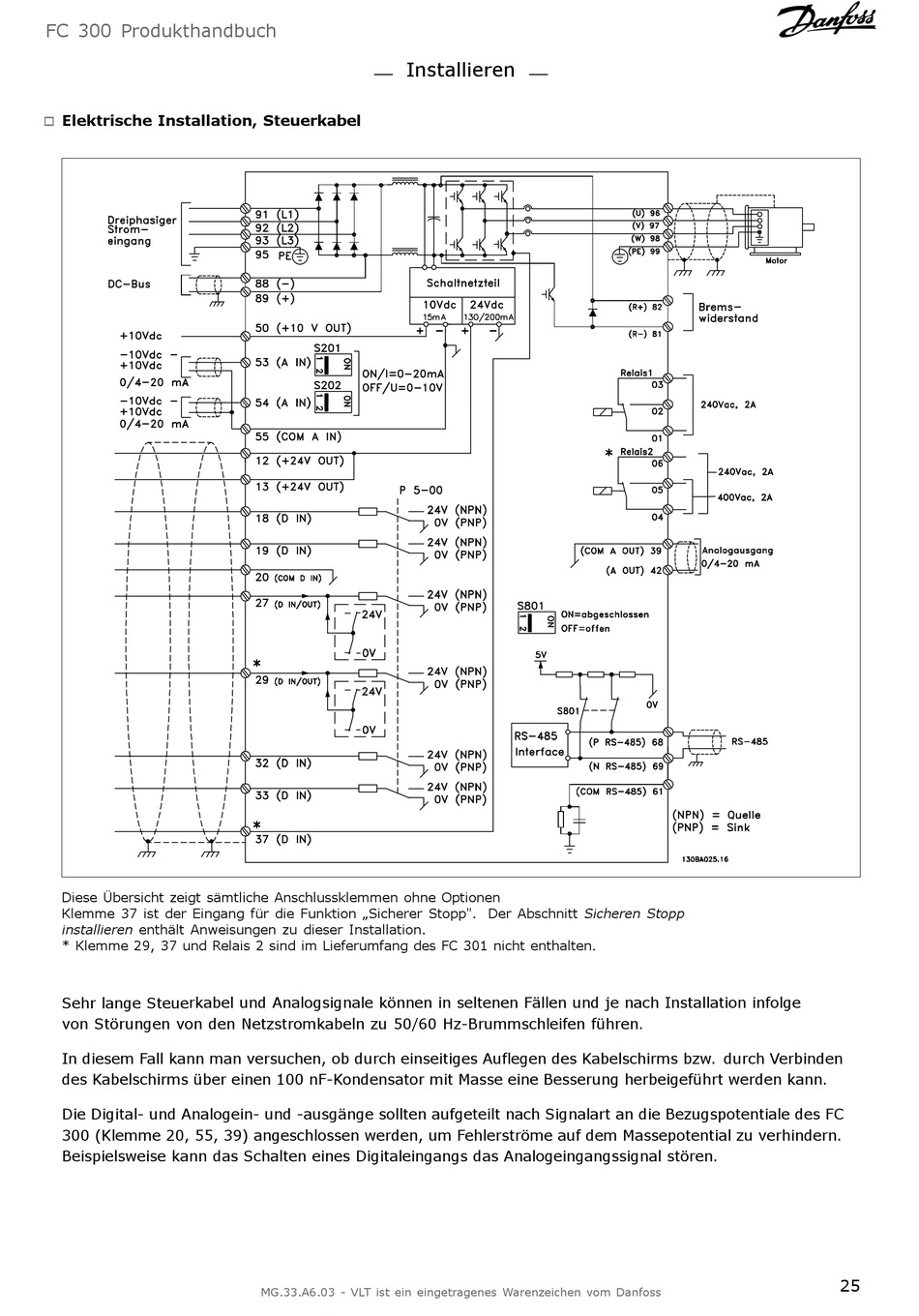

Diese Übersicht zeigt sämtliche Anschlussklemmen ohne Optionen
Klemme 37 ist der Eingang für die Funktion „Sicherer Stopp". Der Abschnitt Sicheren Stopp
installieren enthält Anweisungen zu dieser Installation.
* Klemme 29, 37 und Relais 2 sind im Lieferumfang des FC 301 nicht enthalten.
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation infolge
von Störungen von den Netzstromkabeln zu 50/60 Hz-Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges Auflegen des Kabelschirms bzw. durch Verbinden
des Kabelschirms über einen 100 nF-Kondensator mit Masse eine Besserung herbeigeführt werden kann.
Die Digital- und Analogein- und -ausgänge sollten aufgeteilt nach Signalart an die Bezugspotentiale des FC
300 (Klemme 20, 55, 39) angeschlossen werden, um Fehlerströme auf dem Massepotential zu verhindern.
Beispielsweise kann das Schalten eines Digitaleingangs das Analogeingangssignal stören.
