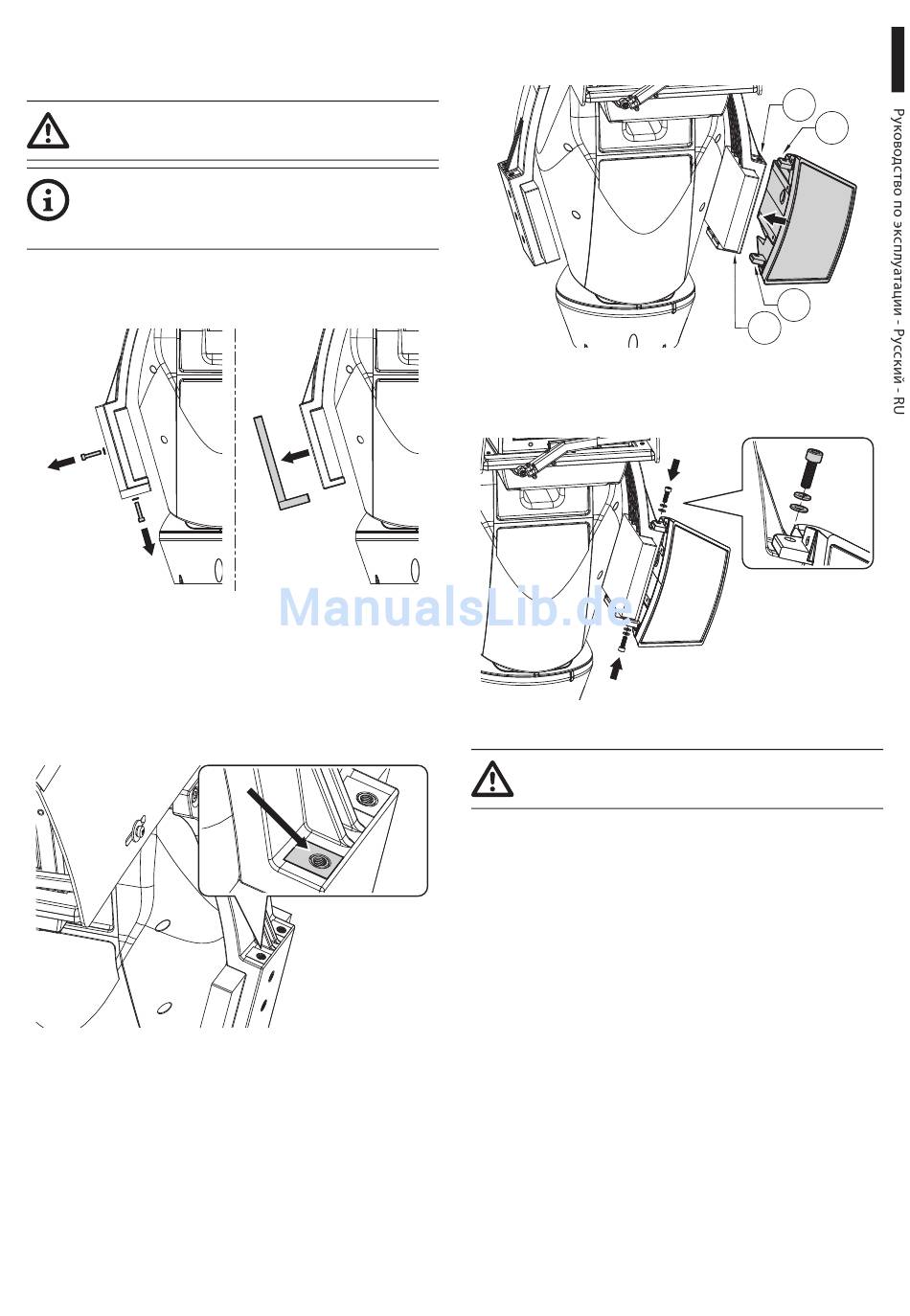

8.8 Установка светодиодных
осветителей
Для исправной работы необходимо
всегда устанавливать оба осветителя.
На поворотном устройстве можно
устанавливать только осветители
VIDEOTEC.
8.8.1 Снятие противовесов
Выкрутите винты и снимите внешние противовесы.
Рис. 37
8.8.2 Установка осветителя на
кронштейне
Найдите передние отверстия на кронштейне
противовеса.
Рис. 38
MNVCUPTMAXIR_1625_RU
Расположите крепления осветителя (01) на
креплениях кронштейна (02).
Рис. 39
Закрутите ранее извлеченные винты с шайбами.
Рис. 40
Будьте внимательны при монтаже.
Момент затяжки: 6Nm.
02
01
01
02
25
