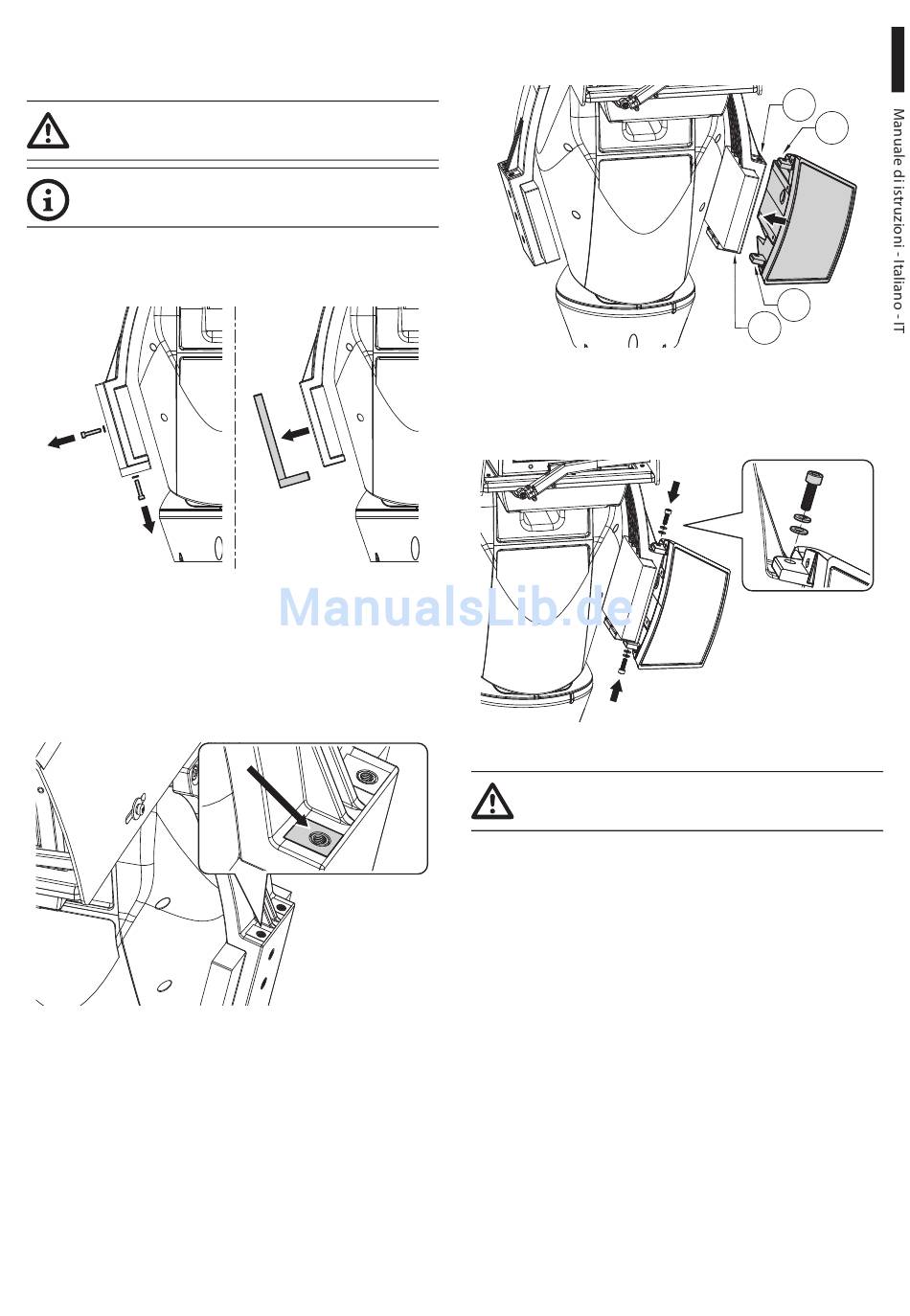

8.8 Montaggio degli illuminatori
a LED
Per un corretto funzionamento si devono
sempre installare entrambi gli illuminatori.
Sul brandeggio è possibile installare
esclusivamente illuminatori VIDEOTEC.

8.8.1 Rimozione dei contrappesi

Svitare le viti e rimuovere i contrappesi esterni.
Fig. 37
8.8.2 Montaggio dell'illuminatore sulla
staffa
Individuare i fori anteriori presenti sulla staffa del
contrappeso.
Fig. 38
MNVCUPTMAXIR_1625_IT
Posizionare i fissaggi dell'illuminatore (01) su quelli
della staffa (02).
Fig. 39
Avvitare le viti e le rondelle precedentemente
rimosse.
Fig. 40
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 6Nm.
02
01
01
02
