6.4.4 Крепление устройства к
адаптеру для установки на стойке или
адаптеру для установки на угол
Для установки изделия на мачтовом хомуте или на
угле, сперва закрепите опорный кронштейн.

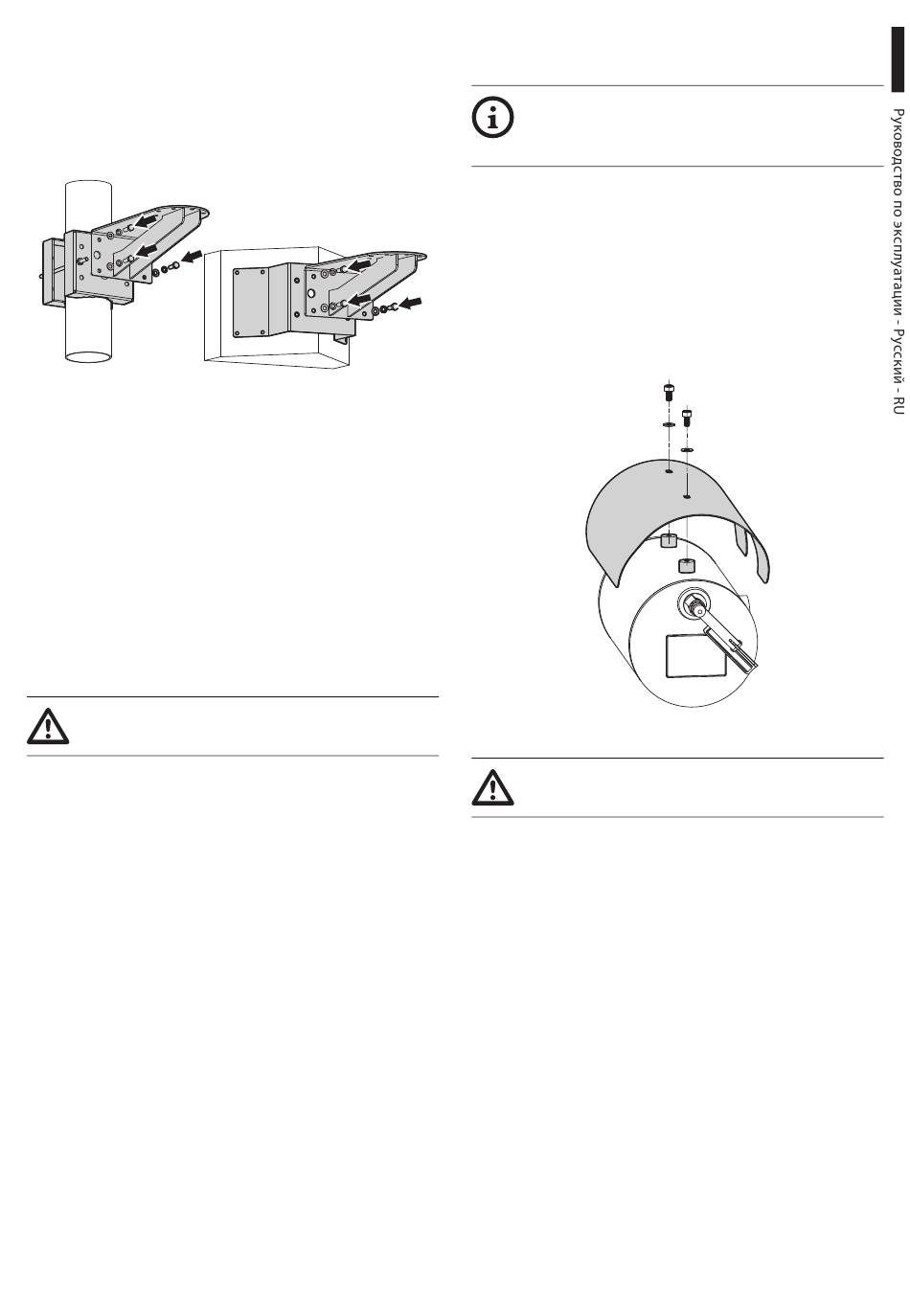

Рис. 9
Для крепления настенного опорного кронштейна
используйте 4 плоские шайбы, 4 шайбы Гровера
из нержавеющей стали и 4 болта с шестигранной
головкой из нержавеющей стали (А4 класс 70)
M10x30mm, входящие в комплектацию.
Убедитесь, что на резьбе нет грязи.
Нанесите большое количество герметика
для резьбовых соединений (Loctite 270) на 4
резьбовых отверстия адаптера для установки на
стойке.
Затяните винты.
Будьте внимательны при монтаже.
Момент затяжки: 35Nm.
Оставьте герметик застывать в течение одного
часа; не забудьте выждать указанное количество
времени до завершения установки.
Информацию о креплении устройства к
кронштейну см. в соответствующем разделе (6.4.3
Крепление с помощью кронштейна, страница 18).
MNVCMPXHDC_1916_RU
6.4.5 Установка солнцезащитного
козырька
Перед тем как установить
солнцезащитный козырек (при его
наличии), снимите.
Прикрепите козырек к кожуху, используя винты и
шайбы, привинченные к верхней части кожуха.
Нанесите толстый слой герметика для резьбовых
соединений (Loctite 270) на поверхность
резьбовых отверстий в основании устройства.
Оставьте герметик застывать в течение одного
часа; не забудьте выждать указанное количество
времени до завершения установки.
Рис. 10
Будьте внимательны при монтаже.
Момент затяжки: 2Nm.
