8.6 Befestigung des oberen
Körpers

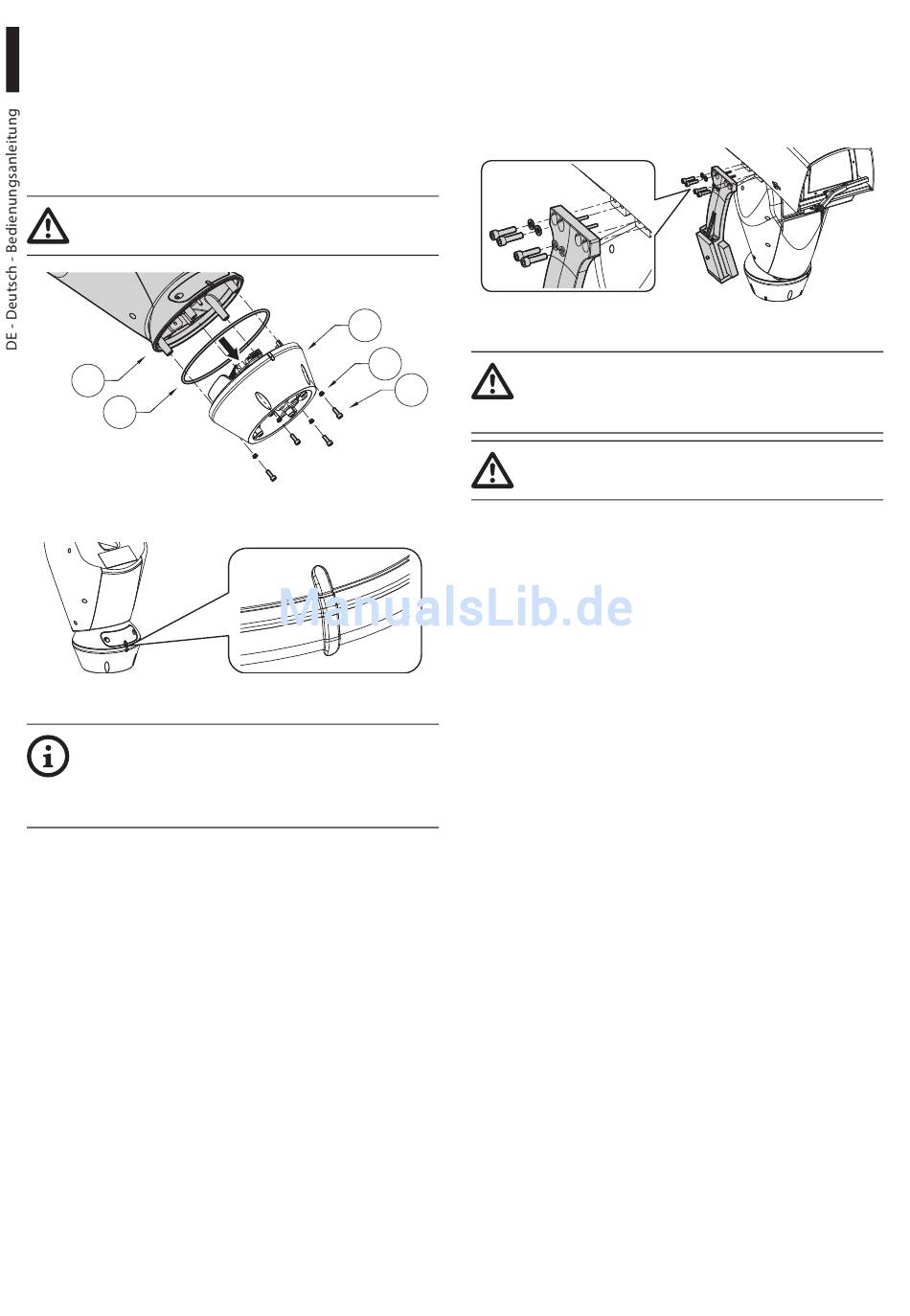

Den oberen Körper (01) mit den Spannschrauben (03)
und Dichtungen (04) an der Basis (02) befestigen.
Prüfen Sie, ob die Dichtung (05) der Basis vorhanden
und in einwandfreiem Zustand ist.
Auf die Befestigung achten.
Anzugsdrehmoment: 4Nm.
01
05
Abb. 34
Abb. 35
Es gibt nur eine Verankerungsposition
zwischen der Basis und dem oberen Körper.
Die Seitenvorsprünge für eine korrekte
Positionierung ausrichten.
24

8.7 Aufbau der Gegengewichte

Die Gegengewichte mit den Schrauben und den
Unterlegscheiben aus dem Lieferumfang am Gehäuse
befestigen.
02
Abb. 36
04
Auf das Loch der Schrauben ein
03 Gewindesicherungsmittel auftragen
(Loctite 243®).
Auf die Befestigung achten.
Anzugsdrehmoment: 16Nm.
