7.2.1 Ouverture du caisson

Dévisser les vis anti-fuite situées sur les côtés et
soulever la partie supérieure du caisson.

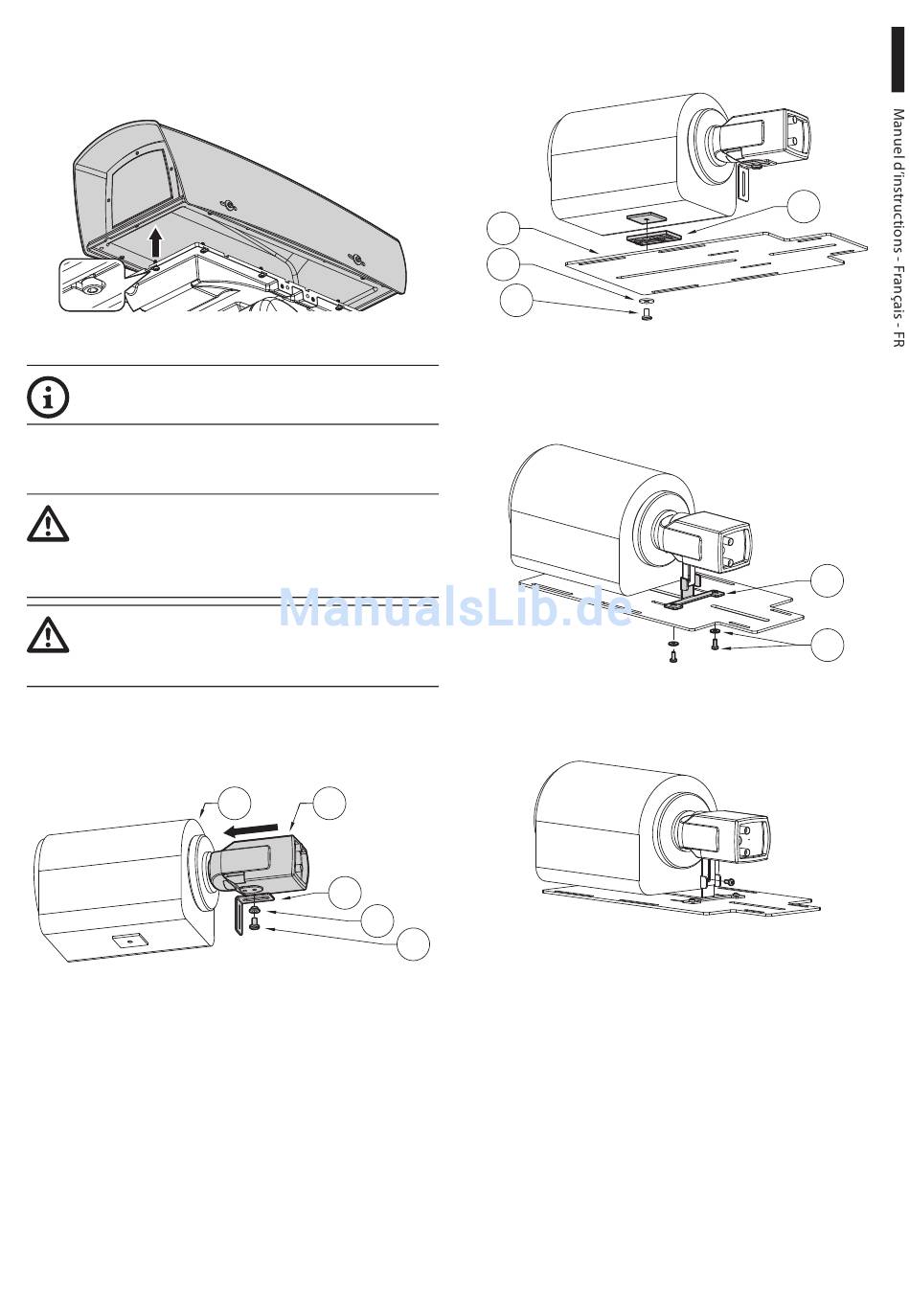

Fig. 7
Au terme des opérations d'installation et de
câblage, refermer le produit.
7.2.2 Fixation de l'optique et de la
caméra à la glissière interne
Il est nécessaire d'isoler le corps de la
caméra de la glissière de fixation pour
éviter toute perturbation du signal
Ethernet.
Le poid total maximal autorisé pour la
caméra et l'objectif ne doit pas dépasser le
7.6kg.
Connecter la caméra (02) à l'optique (01).
Fixer l'étrier à L en aluminium (03) à la caméra avec la
rondelle en nylon (04) et de la vis de 1/4" (05).
Fig. 8
Positionner l'optique sur la glissière (02) en
intercalant l'entretoise en plastique (01). Fixer le tout
avec la rondelle en nylon (03) et la vis de 1/4" (04).
MNVCUPTMAXIR_1625_FR
01 02
03
04
Si nécessaire, utiliser les entretoises supplémentaires
pour positionner correctement la caméra et l'optique.
02
03
04
Fig. 9
Fixer la plaque en aluminium (01) sur la glissière au
moyen des vis et de leurs rondelles (02).
Fig. 10
Fixer l'étrier de fixation en L avec la vis.
05
Fig. 11
01
01
02
