8.9 Подключение
светодиодных осветителей

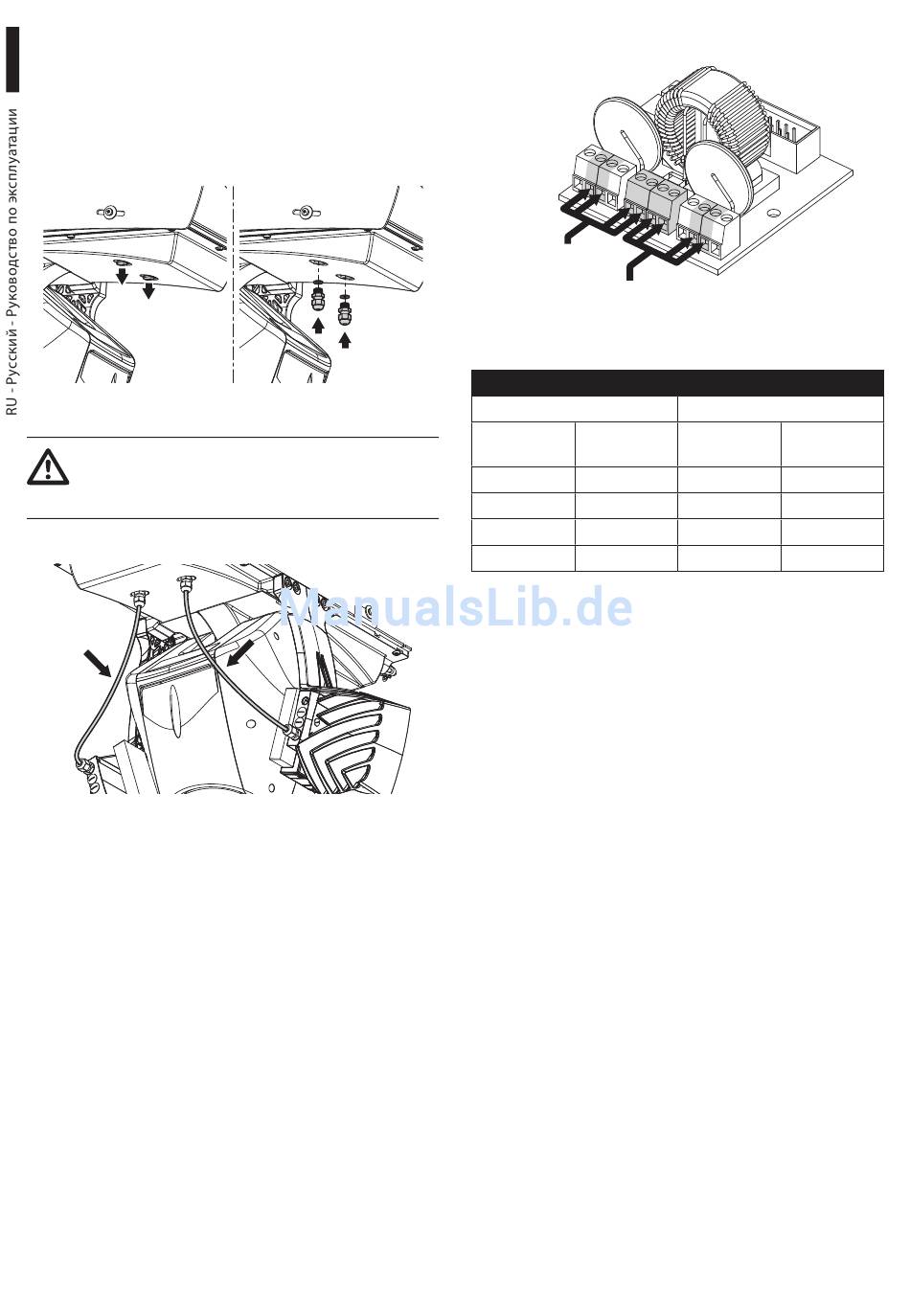

Снимите 2 колпачка М12. Затяните 2 кабельные
муфты и соответствующие уплотнительные кольца,
входящие в комплект оборудования.
Рис. 41
Чтобы не ставить под угрозу
безопасность и исправность устройства,
не оставляйте излишки кабеля снаружи.
Рис. 42
Рис. 43
26
Подключите кабели, как показано на рисунке.
Осветитель
левый
Осветитель
правый
Рис. 44
ПОДКЛЮЧЕНИЕ СВЕТОДИОДНЫХ ОСВЕТИТЕЛЕЙ
Осветитель левый
Обозначение Цвет кабеля
на плате
WH Белый
BK Черный
A1 Зеленый
B1 Красный
Табл. 8
Осветитель правый
Обозначение Цвет кабеля
на плате
WH Белый
BK Черный
A2 Зеленый
B2 Красный
