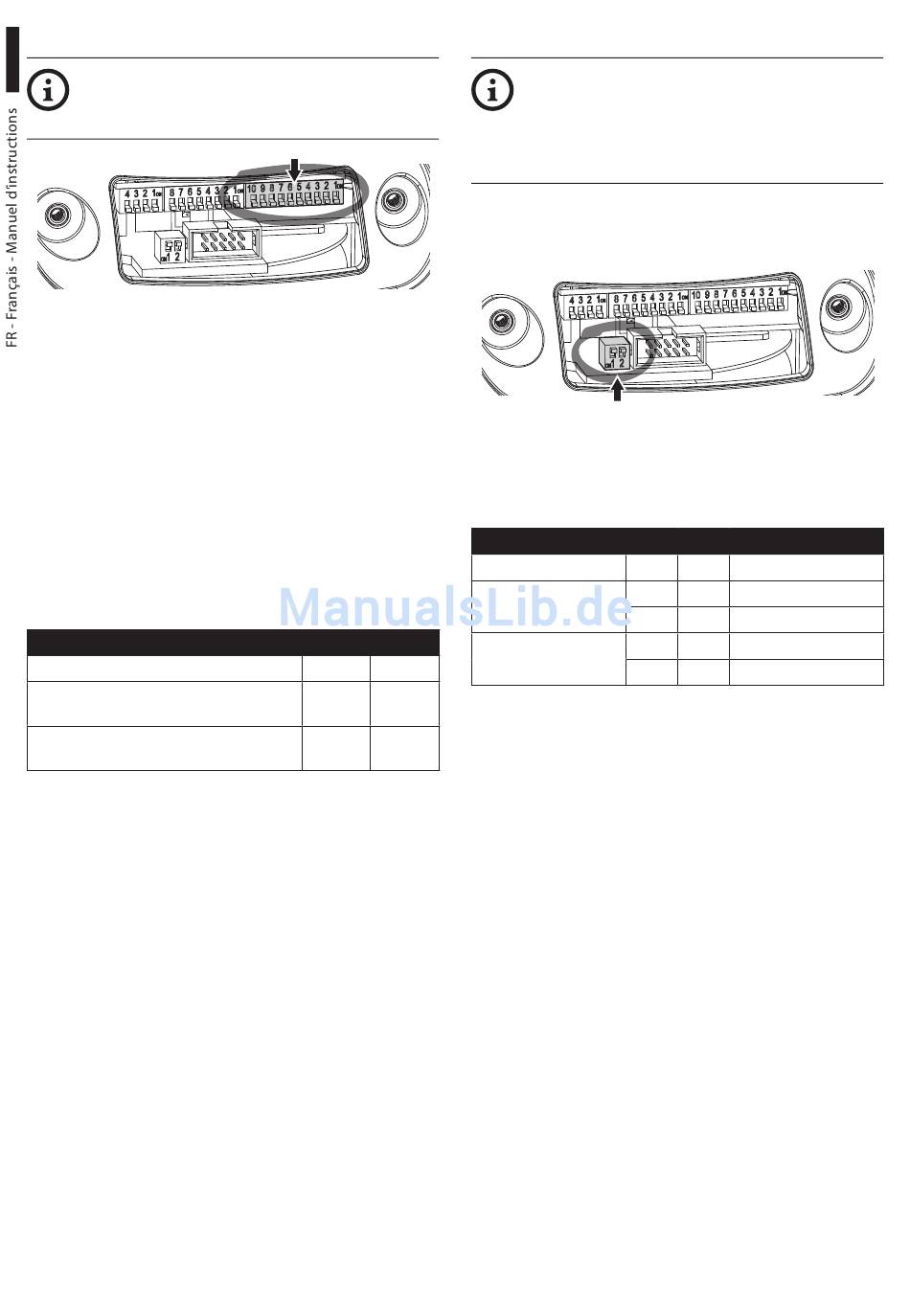

8.13.4 Configuration du DIP3

Le levier du switch vers le haut représente
la valeur 1 (ON). Le levier du dip-switch vers
le bas représente la valeur 0 (OFF).
Fig. 57

8.13.4.1 Configuration de l'adresse

Les switch de 1 à 8 sont utilisés pour configurer
l'adresse de l'unité (de 1 à 255).
La sélection de l'adresse s'effectue selon le code
binaire (A Annexe - Tableau des adresses, page 58).
8.13.4.2 Configuration des lignes de
communications sérielles
Le produit prévoit une ligne sérielle de
communication RS-485 et une ligne sérielle RS-232.
Les switch 10 et 9 sont utilisés pour configurer les
lignes sérielles.
CONFIGURATION DU DIP3
Description
Communication monodirectionnelle sur la
ligne RS-485-1.
Communication bidirectionnelle, half-
duplex, sur la ligne RS-485-1.
Tab. 11
32

8.13.5 Configuration du DIP4

Sur la carte, il y a deux switches, utilisés pour
configurer la terminaison (120 Ohm) des les lignes
sérielles.
Fig. 58
Chaque unité en fin de ligne doit être terminée
(bouclé) au moyen du switch prévu pour éviter tout
phénomène de réflexion et de déformation du signal.
CONFIGURATION DU DIP4
Ligne serielle
Factory default
Ligne RS-485-1
SW 10 SW 9
OFF OFF
Tab. 12
Pour rétablir les paramètres d'usine de la tourelle se
ON ON
référer au chapitre relatif. (10.1.16 Factory Default,
page 42).
La configuration de ce DIP s'effectue à
l'inverse des DIP précédents. Le levier du
switch vers le haut représente la valeur 0
(OFF). Le levier du dip-switch vers le bas
représente la valeur 1 (ON).
SW 2 SW 1
– ON
– OFF
ON –
OFF –
MNVCUPTMAXIR_1625_FR
Description
Activé
Désactivè
Terminée
Non terminée
