8.8 Montage der Scheinwerfer
mit LED
Aus funktionstechnischen Gründen müssen
stets beide Scheinwerfer zusammen
montiert werden.
Am Schwenk-Neige-Kopf dürfen nur
Scheinwerfer von VIDEOTEC installiert
werden.

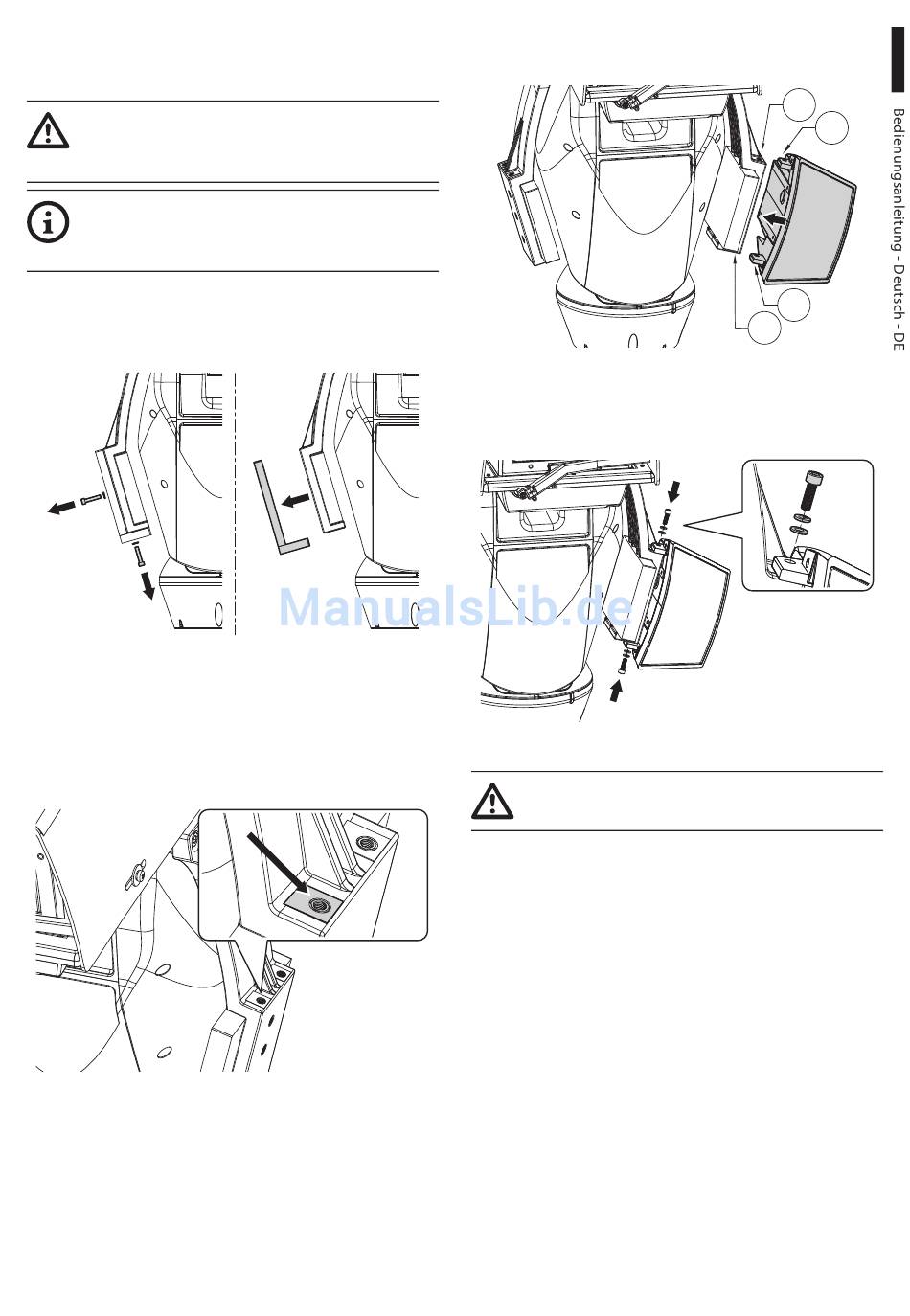

8.8.1 Entfernen der Gegengewichte.

Die Schrauben lösen und die externen
Gegengewichte entfernen.
Abb. 37
8.8.2 Montage des Scheinwerfers auf
den Bügel
Die vorderen Bohrungen am Bügel des
Gegengewichtes bestimmen.
Abb. 38
MNVCUPTMAXIR_1625_DE
Befestigungen des Scheinwerfers (01) an denen des
Bügels (02) anbringen.
Abb. 39
Die zuvor demontierten Schrauben und
Unterlegescheiben wieder festziehen.
Abb. 40
Auf die Befestigung achten.
Anzugsdrehmoment: 6Nm.
02
01
01
02
