8.6 Крепление верхней части
кожуха
Установите верхнюю часть корпуса (01) на
основании (02) с помощью крепежных винтов (03),
укомплектованных прокладками (04). Проверьте
наличие и хорошее состояние уплотнителя
основания (05).
Будьте внимательны при монтаже.
Момент затяжки: 4Nm.
01
05

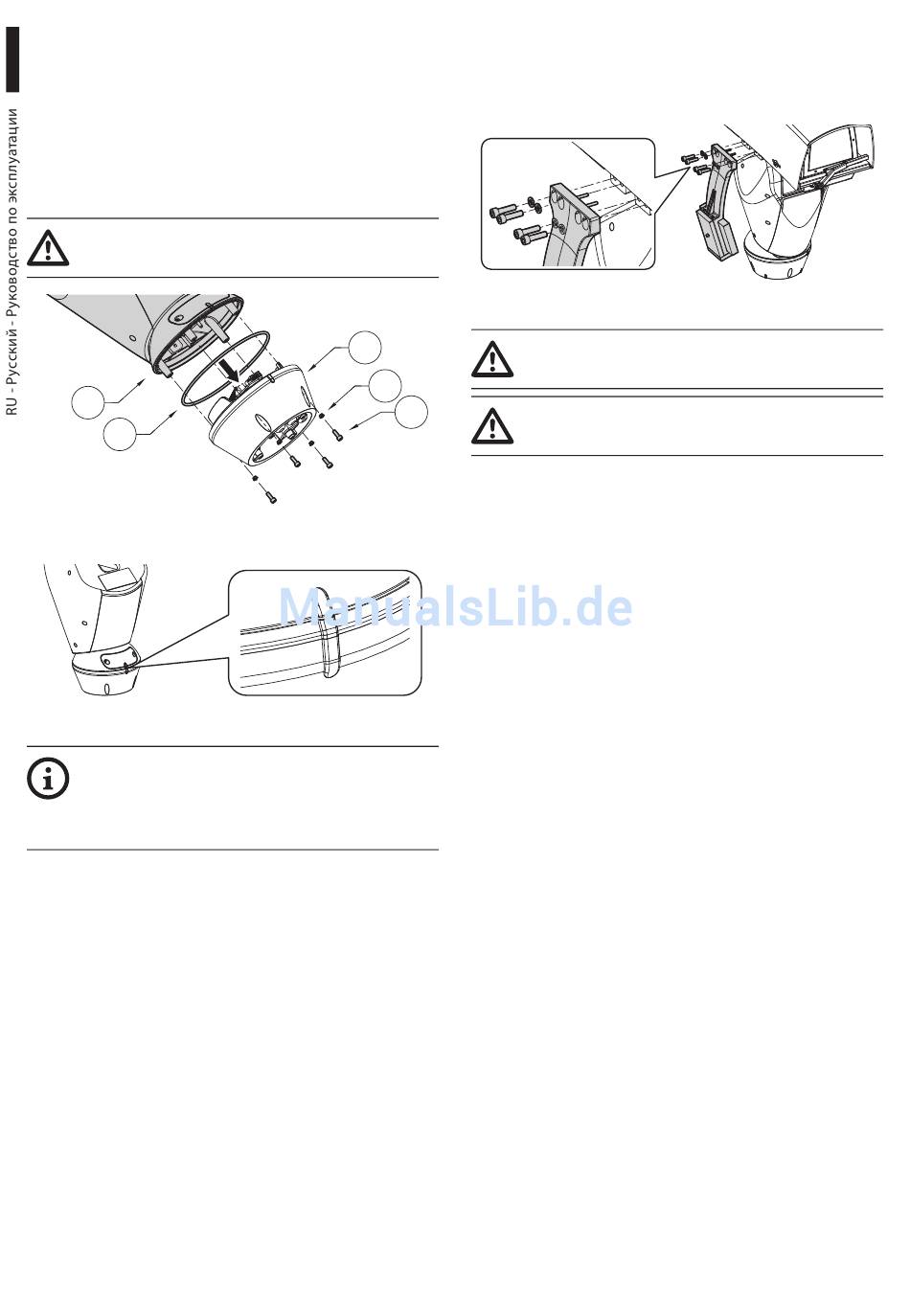

Рис. 34
Рис. 35
Существует единственное положение
крепления между основанием и верхней
частью корпуса. Выровняйте боковые
выступы для правильного положения.
24
8.7 Установка противовесов
Прикрепите противовесы к кожуху с помощью
предоставленных винтов и шайб.
Рис. 36
Нанесите резьбовой фиксатор в
02
отверстия для винтов (Loctite 243®).
04
03
Будьте внимательны при монтаже.
Момент затяжки: 16Nm.
