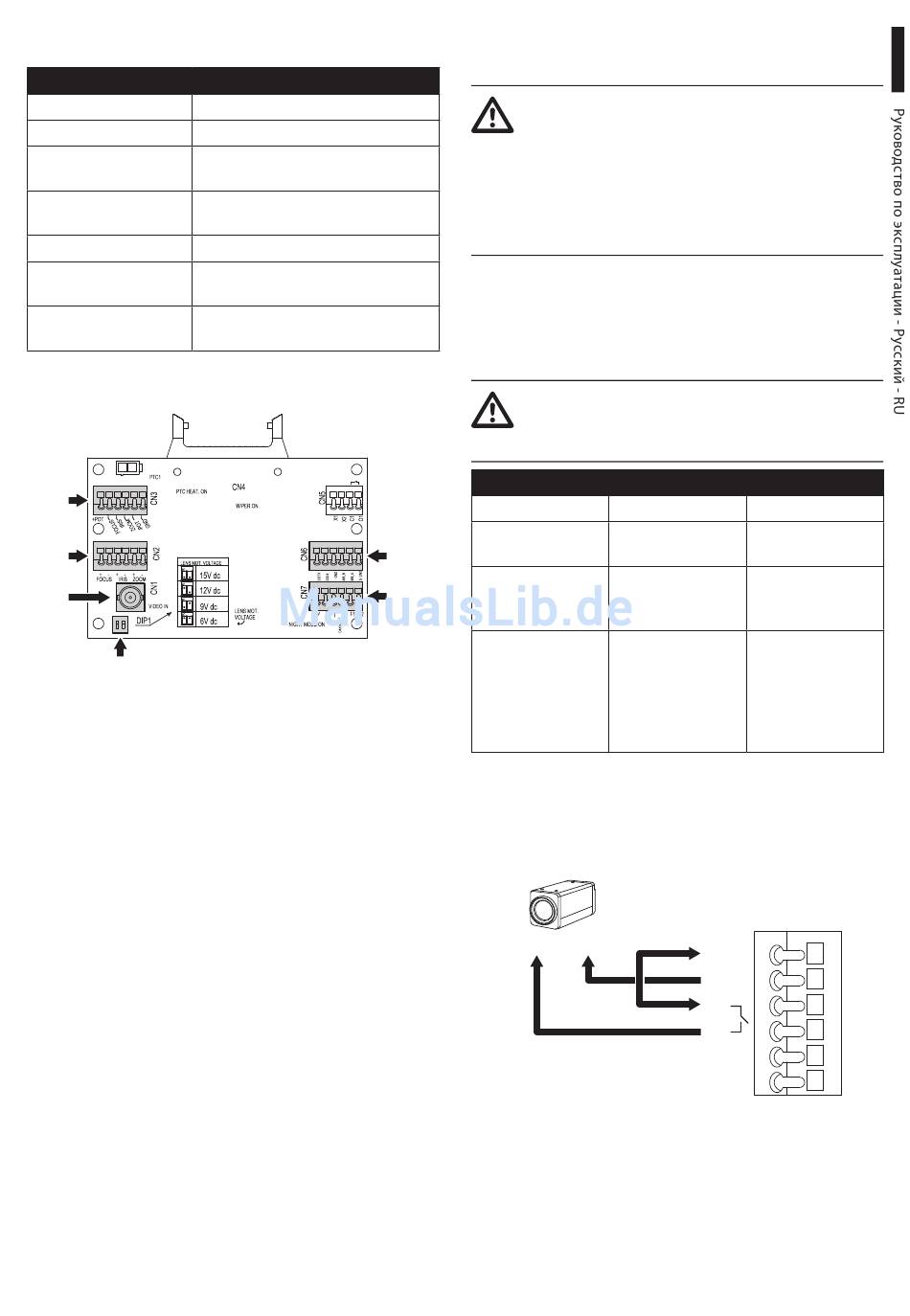

7.3 Описание платы кожуха
ОПИСАНИЕ ПЛАТЫ
Разъем/Клемма Функция
CN1 Не используется
CN2 Разъем элемента управления
приводом объектива
CN3 Разъем потенциометра объектива с
приводом
CN6 Не используется
CN7 Источник питания камеры,
дополнительные линии
DIP1 Выберите напряжение источника
питания для объектива
Табл. 1
CN3
CN2
CN1
DIP1
Рис. 15
MNVCUPTMAXIR_1625_RU
7.3.1 Подключение камеры и
объектива с приводом
Все описываемые ниже подключения
должны выполняться исключительно
профессиональными установщиками,
которые должны соблюдать
все требования спецификации
оборудования в отношении проводов и
электропитания.
Электронная плата предназначена для
управления камерами с объективами с
приводом, оснащенными или не оснащенными
потенциометром для контроля достигаемого
положения.
Перед подключением убедитесь, что
напряжение, подаваемое от платы,
соответствует параметрам устройства.
РАЗЪЕМ ДЛЯ КАМЕРЫ/ОБЪЕКТИВОВ С ПРИВОДОМ
Напряжение
+12V
CN6
+5V
CN7
От 6Vdc до 15Vdc
(регулируется)
Табл. 2
Чтобы обеспечить подачу питания к камере,
выполните подключение в соответствии с
рисунком.
+12V GND
Рис. 16 CN7.
Сила тока Описание
800mA max Источник питания
камеры
15mA max Питание
потенциометра
объектива
200mA max Питание привода
(Фокусировка объектива
(Focus) +
Масштабирование
(Zoom) +
Диафрагма)
+12V
GND
A
B
F1
F2
