Die Leitungen, wie in der folgenden Tabelle
angegeben, anschließen.
ANSCHLUSS SERIELLE LEITUNG RS485
RS485 Farbe
RS485 A (+) Grau
RS485 B (-) Rosa
Tab. 14
Der Steckerstift RS485 wird nicht mit dem
Standardausstattungsset der Einheit Ulisse
geliefert. Falls er nicht verfügbar ist, muss
die Steckerbuchse zugeschnitten werden,
um die Telemetriekabel miteinander zu
verbinden.

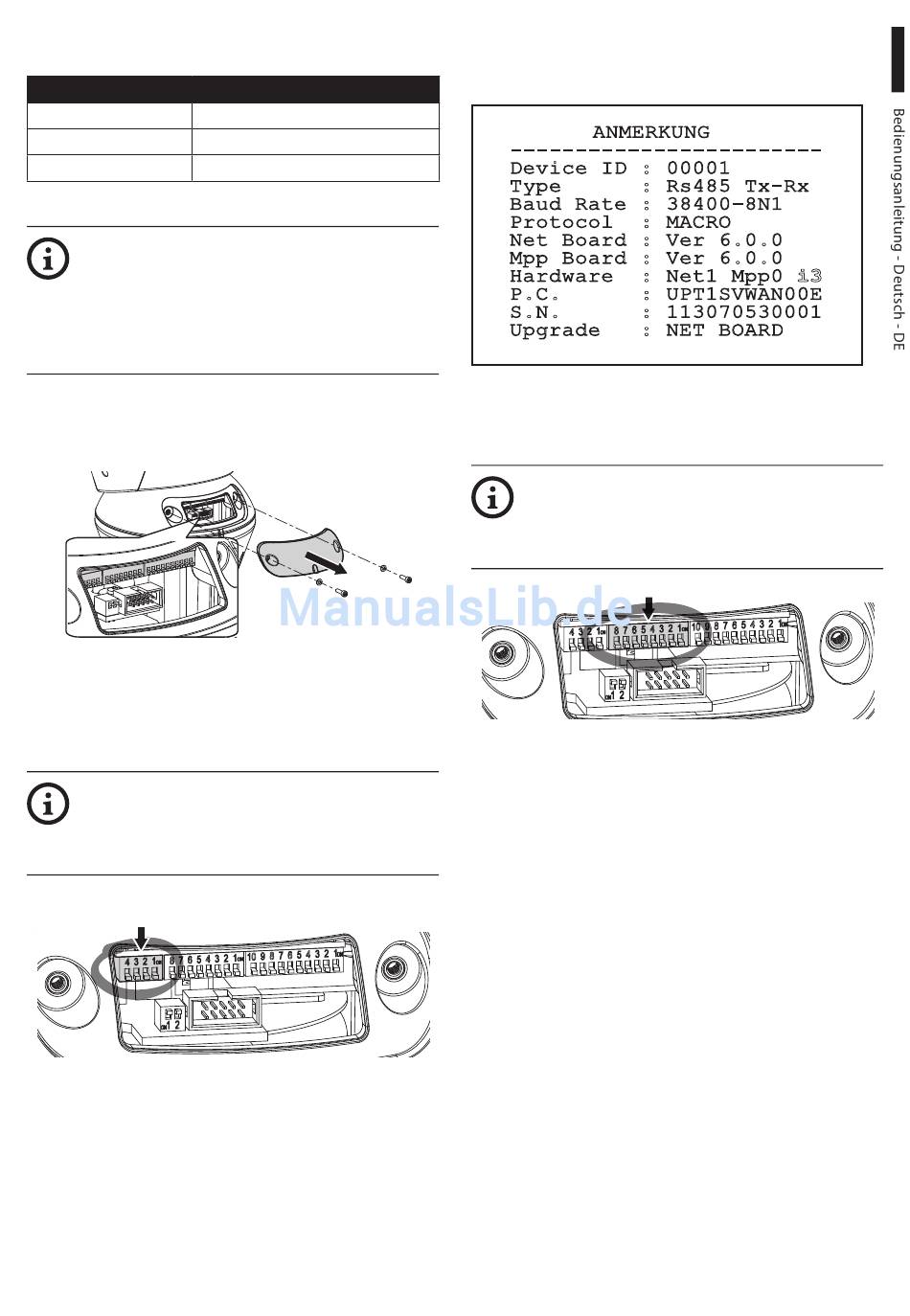

Das Fenster der Dipschalter öffnen, um zur
Hardwarekonfiguration zu gelangen (Abb. 98, Seite
47).
Abb. 98
SW1 des ersten Dipschalters (DIP1) aktivieren, um das
Bedienfeld INFO am Videoausgang zu erhalten (Abb.
99, Seite 47).
Der nach oben zeigende Kipphebel des
Schalters steht für den Wert 1 (ON). Der
nach unten zeigende Kipphebel des
Dipschalters steht für den Wert 0 (OFF).
DIP1
Abb. 99
MNVCUPTMAXIR_1625_DE
Wenn auf dem Bedienfeld INFO „i3" angezeigt wird,
bedeutet das, dass die Einheit Ulisse im Modus ONVIF
funktioniert (Abb. 100, Seite 47).
ANMERKUNG
------------------------
Device ID : 00001
Type : Rs485 Tx-Rx
Baud Rate : 38400-8N1
Protocol : MACRO
Net Board : Ver 6.0.0
Mpp Board : Ver 6.0.0
: Net1 Mpp0 i3
Hardware
P.C. : UPT1SVWAN00E
S.N. : 113070530001
Upgrade : NET BOARD
Abb. 100
SW6 des zweiten Dipschalters (DIP2) aktivieren, um
den Modus RS485 zu aktivieren (Abb. 101, Seite 47).
Der nach oben zeigende Kipphebel des
Schalters steht für den Wert 1 (ON). Der
nach unten zeigende Kipphebel des
Dipschalters steht für den Wert 0 (OFF).
DIP2
Abb. 101
