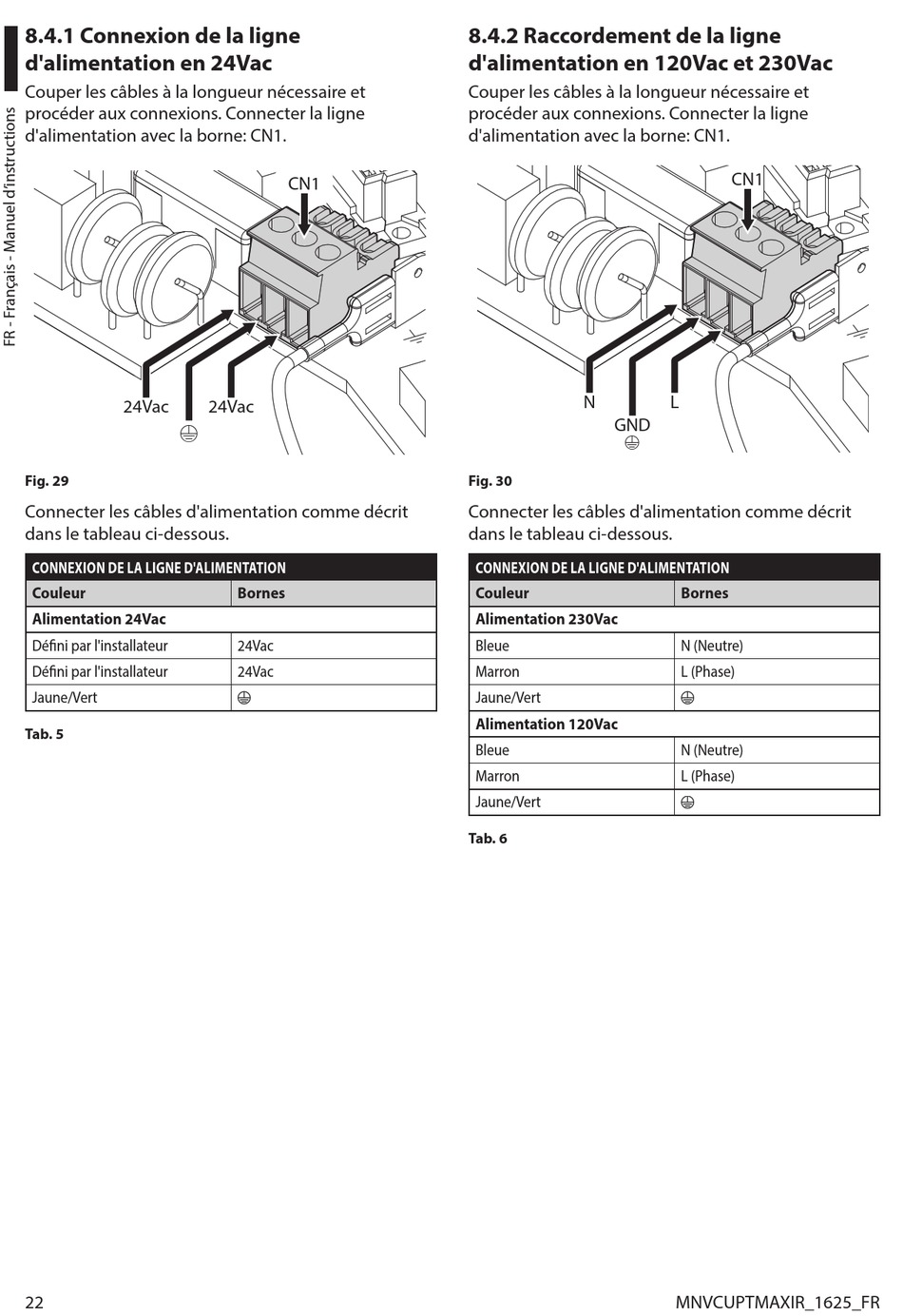

8.4.1 Connexion de la ligne
d'alimentation en 24Vac
Couper les câbles à la longueur nécessaire et
procéder aux connexions. Connecter la ligne
d'alimentation avec la borne: CN1.
24Vac
a
Fig. 29
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNEXION DE LA LIGNE D'ALIMENTATION
Couleur
Alimentation 24Vac
Défini par l'installateur
Défini par l'installateur
Jaune/Vert
Tab. 5
22
CN1
24Vac
Bornes
24Vac
24Vac
8.4.2 Raccordement de la ligne
d'alimentation en 120Vac et 230Vac
Couper les câbles à la longueur nécessaire et
procéder aux connexions. Connecter la ligne
d'alimentation avec la borne: CN1.
N
GND
a
Fig. 30
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNEXION DE LA LIGNE D'ALIMENTATION
Couleur
Alimentation 230Vac
Bleue
Marron
Jaune/Vert
Alimentation 120Vac
Bleue
Marron
Jaune/Vert
Tab. 6
CN1
L
Bornes
N (Neutre)
L (Phase)
N (Neutre)
L (Phase)
