8.13 Configurazione hardware

La configurazione hardware è necessaria
solo nel caso si voglia attivare la modalità di
comunicazione via telemetria seriale (12.1
Modifica della modalità di comunicazione
(da protocollo ONVIF a telemetria seriale),
pagina 45).
8.13.1 Apertura dello sportellino di
configurazione
Prima di alimentare il dispositivo, è necessario
configurarlo correttamente tramite i dip-
switch presenti all'interno dello sportellino di
configurazione. Aprire lo sportellino svitando le viti
come illustrato in figura.

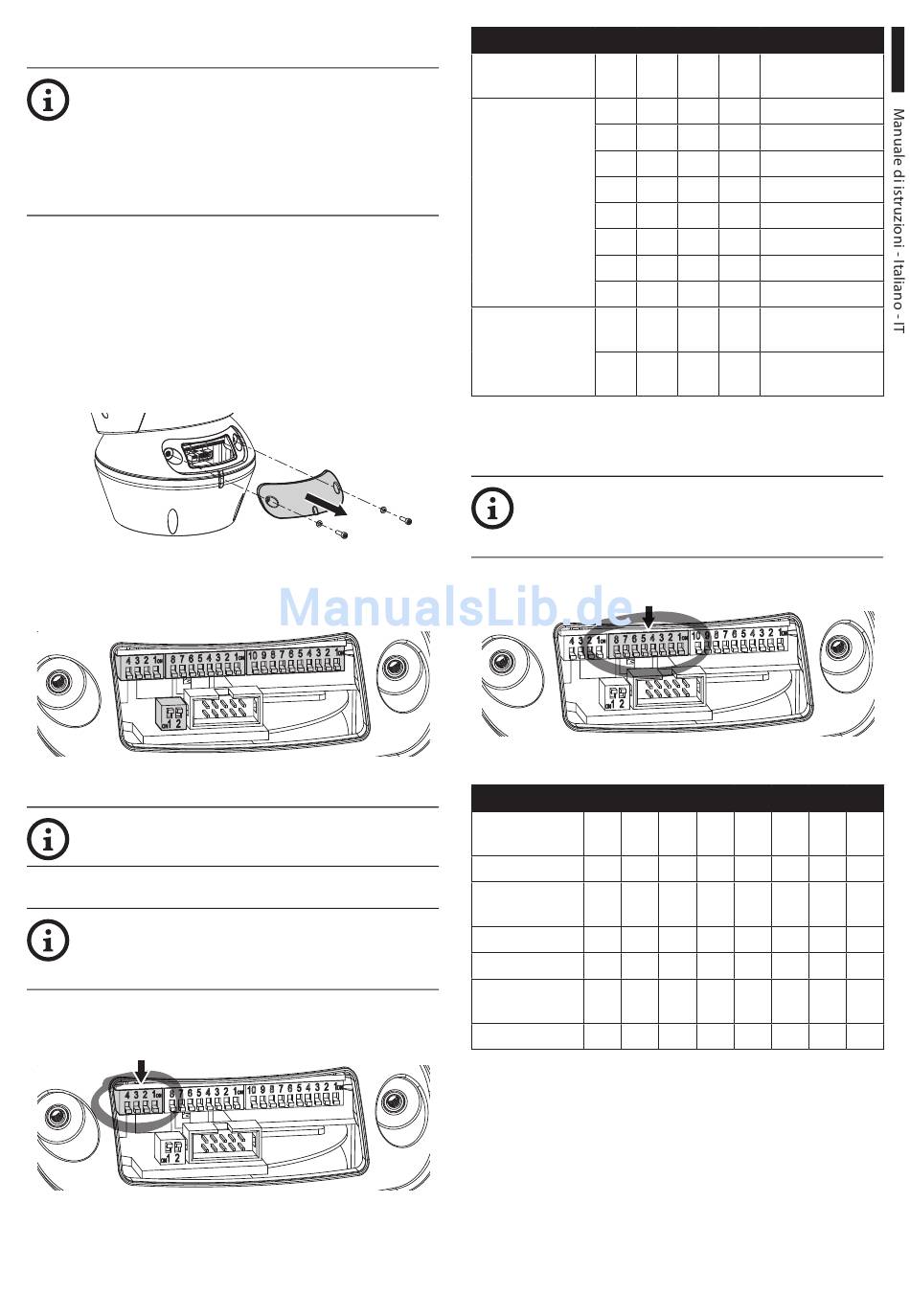

Fig. 53
I DIP-switch si presentano come illustrato in figura.
Fig. 54
Al termine delle operazioni di installazione
e cablaggio richiudere il prodotto.

8.13.2 Configurazione del DIP1

La levetta dello switch verso l'alto
rappresenta il valore 1 (ON). La levetta
verso il basso rappresenta il valore 0 (OFF).
Lo switch 1 è utilizzato per l'aggiornamento del
firmware.
Fig. 55
MNVCUPTMAXIR_1625_IT
CONFIGURAZIONE DEL DIP1
Descrizione SW SW
4 3
Regolazione del OFF OFF
baud rate
ON OFF
OFF ON
ON ON
OFF OFF
ON OFF
OFF ON
ON ON
Aggiornamento – –
firmware
– –
Tab. 9

8.13.3 Configurazione del DIP2

La levetta dello switch verso l'alto
rappresenta il valore 1 (ON). La levetta
verso il basso rappresenta il valore 0 (OFF).
Il brandeggio è controllabile mediante vari protocolli.
Fig. 56
CONFIGURAZIONE DEL DIP2
Protocollo SW SW
8 7
PTZ Manager1 OFF OFF OFF OFF OFF OFF OFF OFF
MACRO OFF OFF OFF OFF OFF ON
(VIDEOTEC)
PANASONIC OFF OFF OFF ON
PELCO D OFF OFF OFF OFF ON
AMERICAN OFF OFF OFF OFF ON
DYNAMICS
VISTA OFF OFF OFF ON
Tab. 10 Configurazione di default: MACRO (VIDEOTEC),
1
115200 baud, Indirizzo 1. Questa opzione non richiede
il settaggio dei DIP-switch (DIP1, DIP3).
SW SW Baud rate
2 1
OFF – 300 baud
OFF – 600 baud
OFF – 1200 baud
OFF – 2400 baud
ON – 4800 baud
ON – 9600 baud
ON – 19200 baud
ON – 38400 baud
– ON Programmazione
abilitata
– OFF Programmazione
disabilitata
SW SW SW SW SW
6 5 4 3 2
ON
OFF ON OFF OFF
OFF OFF ON
ON ON
OFF OFF ON
SW
1
ON
OFF
ON
31
