Branchez la ligne comme décrit dans le tableau
suivant.
BRANCHEMENT DE LA LIGNE SÉRIELLE RS485
RS485 Couleur
RS485 A (+) Gris
RS485 B (-) Rose
Tab. 14
Le connecteur mâle RS485 n'est pas fourni
avec le kit d'équipement standard de
l'unité Ulisse. S'il n'est pas disponible,
vous devez couper le connecteur femelle
pour raccorder ensemble les câbles de
télémétrie.

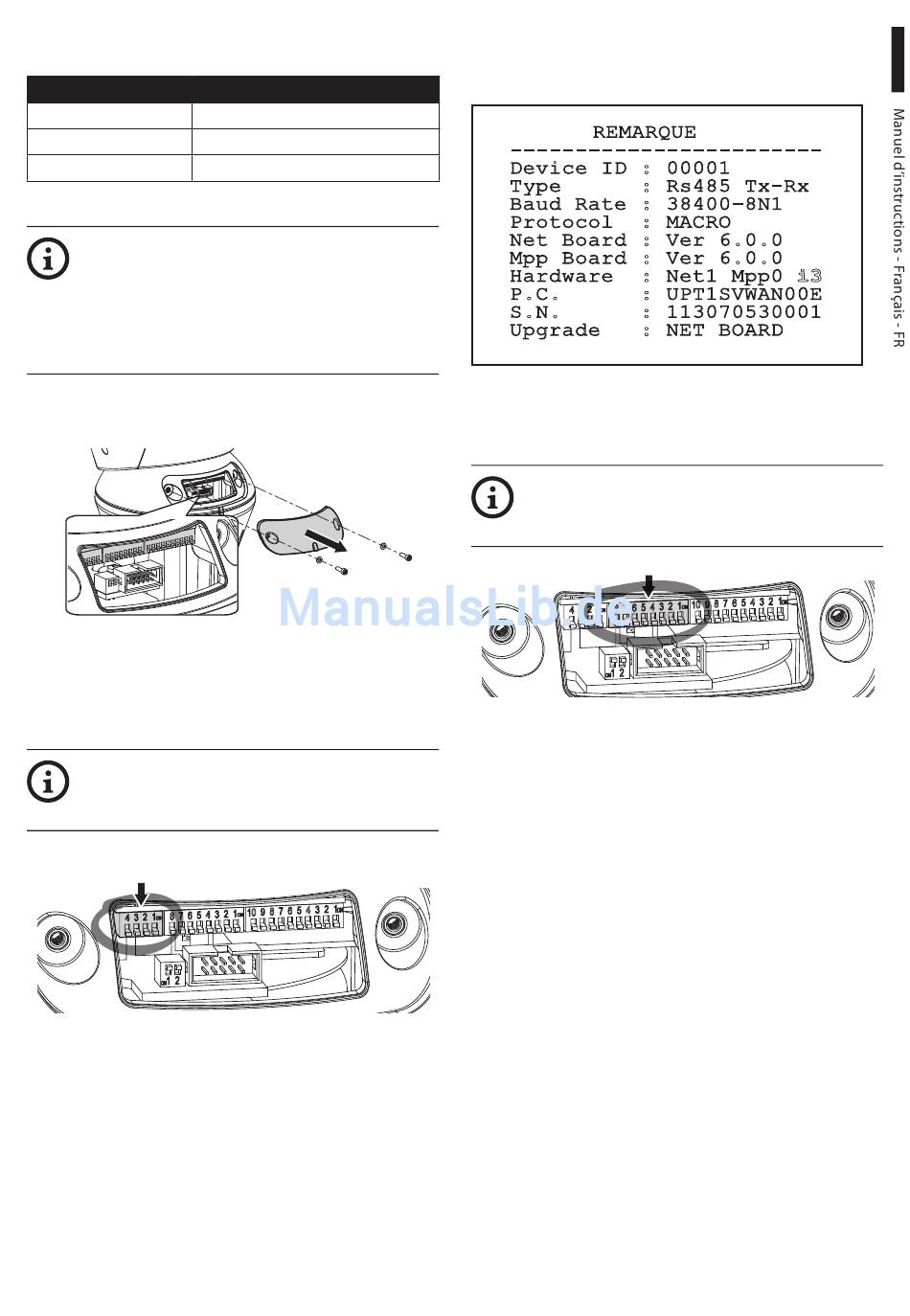

Ouvrez la fenêtre des DIP switch pour accéder à la
configuration matérielle (Fig. 98, page 47).
Fig. 98
Activez le SW1 du premier DIP switch (DIP1) pour
obtenir le panneau INFO sur la sortie vidéo (Fig. 99,
page 47).
Le levier du switch vers le haut représente
la valeur 1 (ON). Le levier du dip-switch vers
le bas représente la valeur 0 (OFF).
DIP1
Fig. 99
MNVCUPTMAXIR_1625_FR
Si « i3 » s'affiche sur le panneau INFO, cela signifie que
l'unité Ulisse fonctionne en mode ONVIF (Fig. 100,
page 47).
REMARQUE
------------------------
Device ID : 00001
Type : Rs485 Tx-Rx
Baud Rate : 38400-8N1
Protocol : MACRO
Net Board : Ver 6.0.0
Mpp Board : Ver 6.0.0
: Net1 Mpp0 i3
Hardware
P.C. : UPT1SVWAN00E
S.N. : 113070530001
Upgrade : NET BOARD
Fig. 100
Activez le SW6 du second DIP switch (DIP2) pour
activer le mode RS485 (Fig. 101, page 47).
Le levier du switch vers le haut représente
la valeur 1 (ON). Le levier du dip-switch vers
le bas représente la valeur 0 (OFF).
DIP2
Fig. 101
