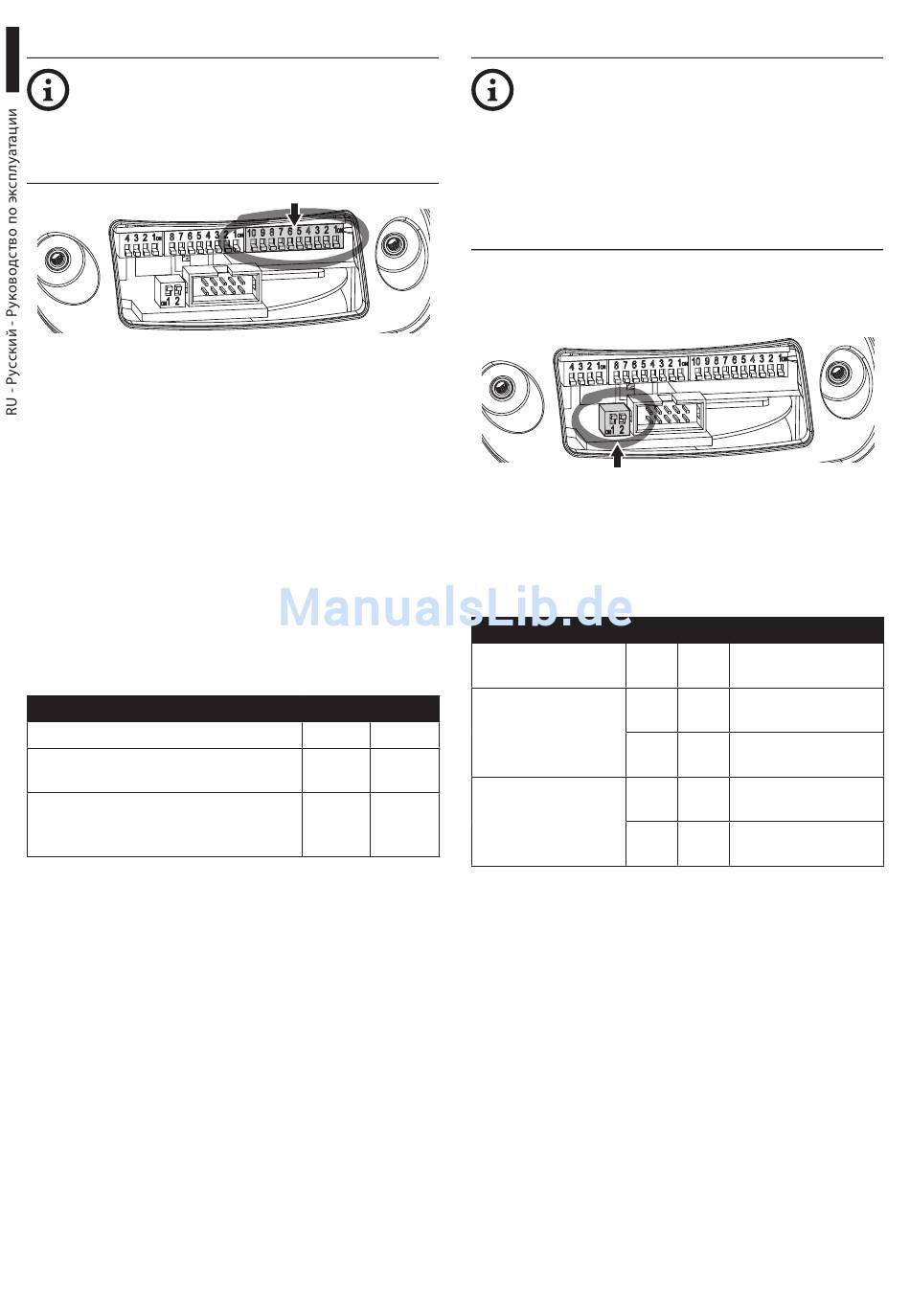

8.13.4 Конфигурация DIP3
Когда рычажок переключателя
переведен в положение вверх, значение
равно 1 (ON - Включен). Нижнее
положение рычажка DIP-переключателя
соответствует значению 0 (OFF (ВЫКЛ.)).
Рис. 57
8.13.4.1 Конфигурация адреса
Переключатели от 1 до 8 используются для
настройки адреса устройства (от 1 до 255).
Выбор адреса зависит от двоичного кода (A
Приложение - Таблица адресов, страница 58).
8.13.4.2 Настройка последовательных
линий связи
Устройство укомплектовано последовательной
линией связи RS-485 и последовательной линией
RS-232.
Переключатели 10 и 9 предназначены для
настройки последовательных линий.
КОНФИГУРАЦИЯ DIP3
Описание
Однонаправленная связь на линии
RS-485-1.
Двунаправленная связь,
полудуплексный режим (half-duplex) на
линии RS-485-1.
Табл. 11
32
8.13.5 Конфигурация DIP4
На плате имеются два переключателя для
настройки оконечных согласующих устройств
последовательных линий (120 Ом).
Рис. 58
Каждое устройство, которое находится на конце
линии, должно быть согласовано при помощи
соответствующего переключателя во избежание
создания отражений и искажений сигнала.
КОНФИГУРАЦИЯ DIP4
Последовательная
линия
Factory default
SW 10
SW 9
OFF
OFF
(Выкл.)
(Выкл.)
Линия RS-485-1
ON
ON
(Вкл.)
(Вкл.)
Табл. 12
Для восстановления заводских настрое
поворотного устройства см. соответствующую
главу (10.1.16 Factory Default, страница 42).
Настройка данного DIP-переключателя
выполняется в обратном порядке по
сравнению в предыдущими указаниями.
Когда рычажок переключателя
переведен в верхнее положение,
значение равно 0 (OFF - Выключен).
Рычажок вниз - значение 1 (ON -
Включен).
SW 2
SW 1
–
ON
(Вкл.)
–
OFF
(Выкл.)
ON
–
(Вкл.)
OFF
–
(Выкл.)
MNVCUPTMAXIR_1625_RU
Описание
Вкл.
Отключена
Согласована
Не согласована
