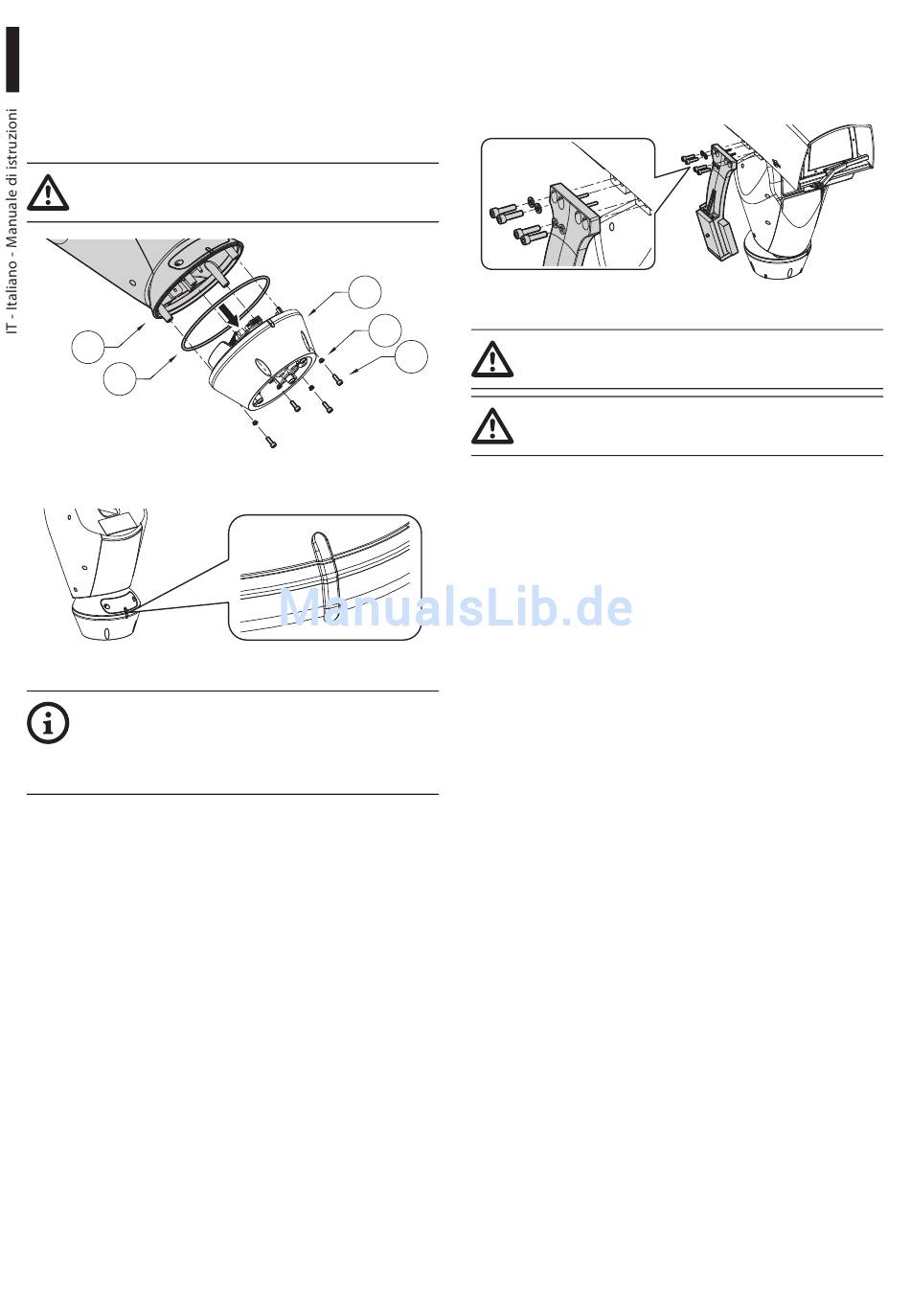

8.6 Fissaggio del corpo superiore

Fissare il corpo superiore (01) alla base (02) tramite
le viti di fissaggio (03) dotate di guarnizioni (04).
Controllare che sia presente e in buono stato la
guarnizione della base (05).
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 4Nm.
01
05
Fig. 34
Fig. 35
Esiste un'unica posizione di ancoraggio
tra la base e corpo superiore. Allineare
le sporgenze laterali per un corretto
posizionamento.
24

8.7 Montaggio dei contrappesi

Fissare i contrappesi alla custodia usando le viti e le
rondelle in dotazione.
02
Fig. 36
04
Applicare del frenafiletti nei fori delle viti
03
(Loctite 243®).
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 16Nm.
