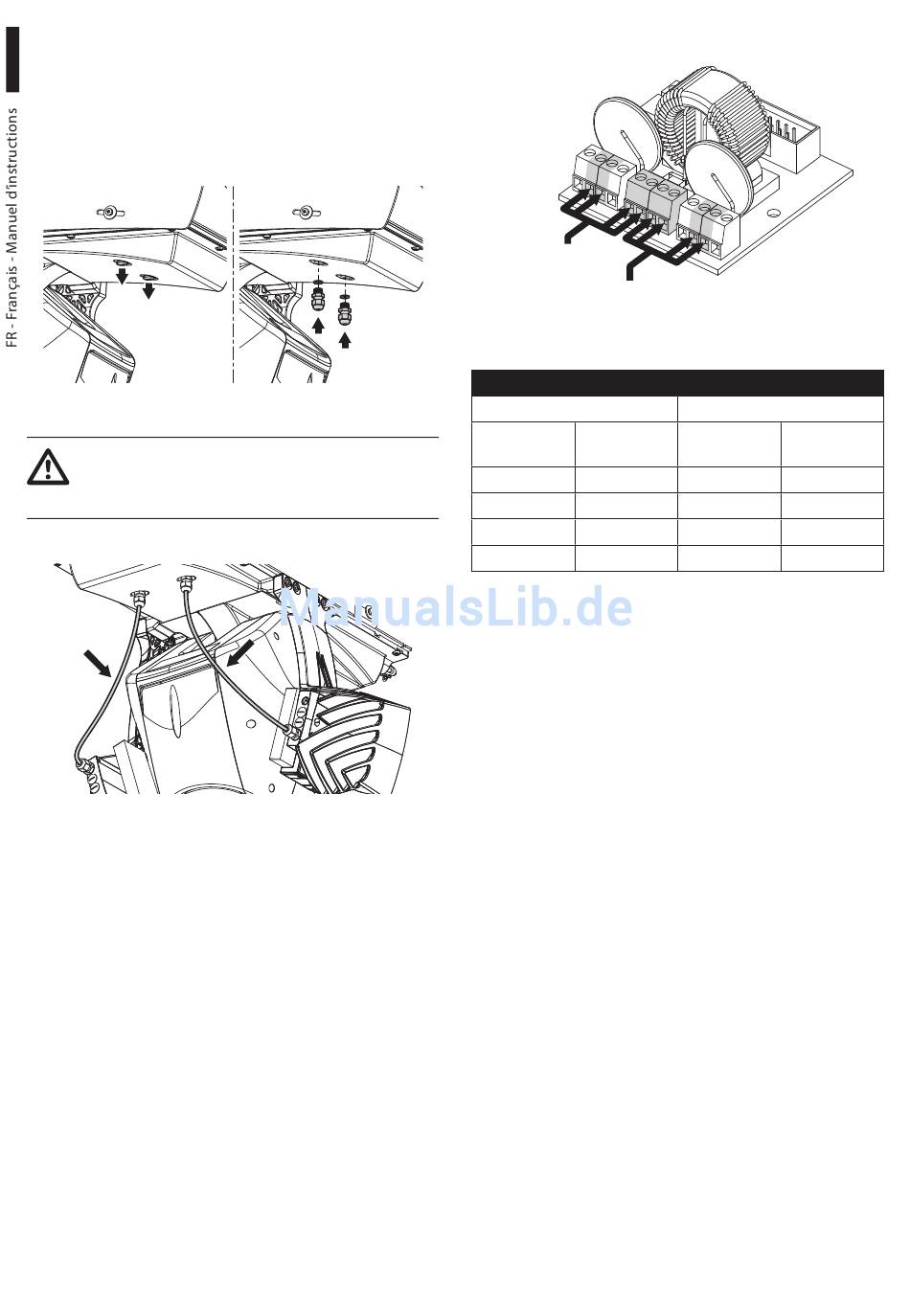

8.9 Branchement des projecteur
à LED
Retirer les 2 bouchons M12. Visser les 2 presse-
étoupes et les joints toriques correspondants, fournis
avec l'appareil.
Fig. 41
Pour garantir la sécurité et le
fonctionnement de l'unité, ne pas laisser du
câble excédentaire à l'extérieur.
Fig. 42
Fig. 43
26
Brancher les câbles comme illustré en figure.
Projecteur
gauche
Projecteur
gauche
Fig. 44
BRANCHEMENT DES PROJECTEUR À LED
Projecteur gauche
Référence sur Couleur du
la carte cable
WH Blanc
BK Noir
A1 Vert
B1 Rouge
Tab. 8
Projecteur gauche
Référence sur Couleur du
la carte cable
WH Blanc
BK Noir
A2 Vert
B2 Rouge
