7.2.3 Размещение прокладки H-20 на
внутренней направляющей

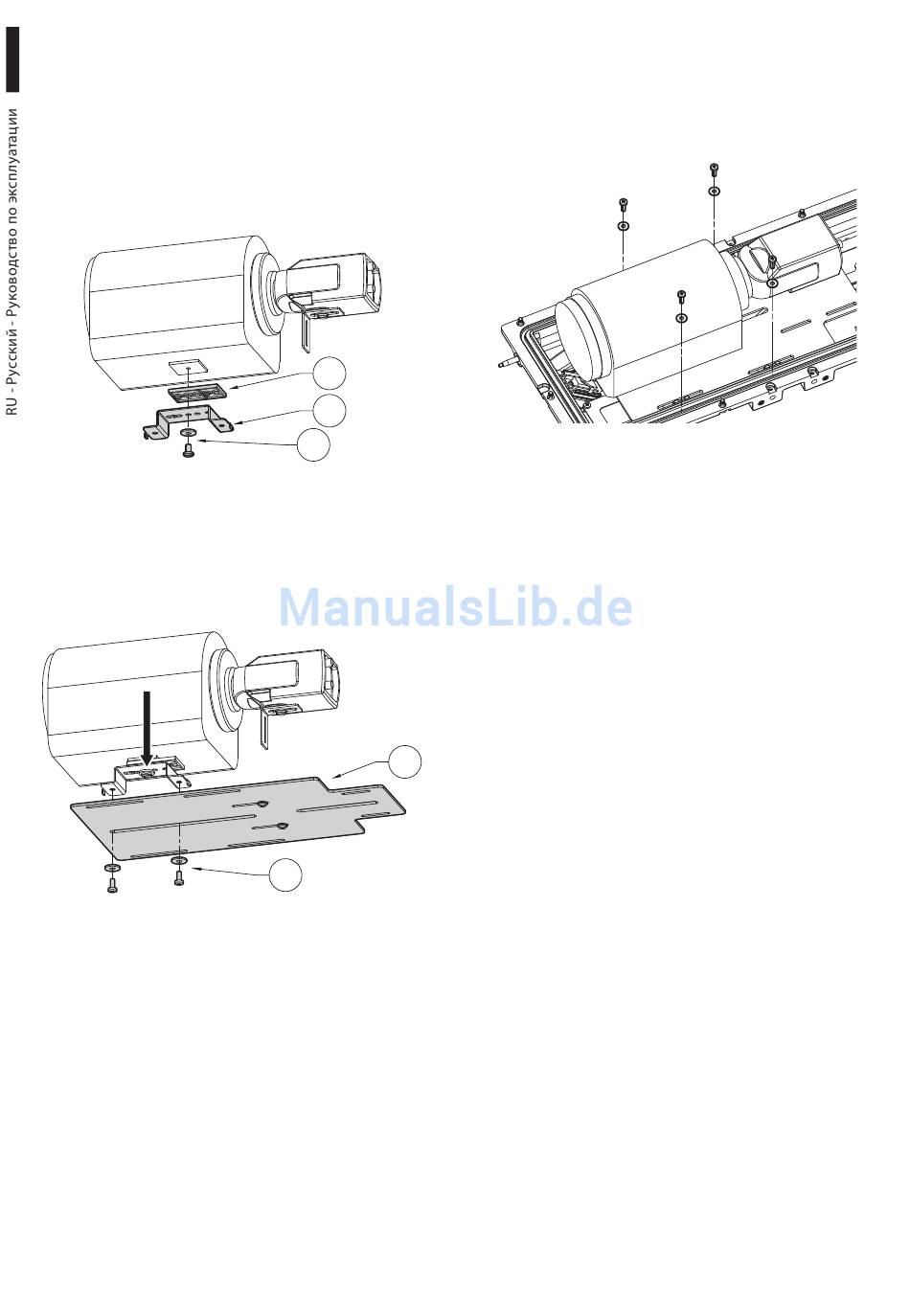

Можно прикрепить прокладку H-20 (02) к
объективу. Подключите камеру и закрепите
Г-образный кронштейн (Рис. 8, страница
15). Вставьте пластиковую прокладку (01)
необходимой толщины и закрепите ее с помощью
шайбы и винта (03).
Рис. 12
Разместите объектив с прокладкой на внутренней
направляющей (01) и закрепите прокладку
с помощью винтов и шайб (02), входящих в
стандартный комплект оборудования.
Рис. 13
Закончите установку, как показано на рисунках (
Рис. 10, страница 15 и Рис. 11, страница 15).
16
01
02
03
01
02
7.2.4 Внутренняя направляющая
Переместите внутреннюю направляющую с
уже закрепленными камерой и объективом в
необходимое положение и зафиксируйте ее с
помощью входящих в комплект шайб и винтов.
Рис. 14
MNVCUPTMAXIR_1625_RU
