7.2.3 Positionierung des Abstandhalters

H-20 auf dem Innenschlitten

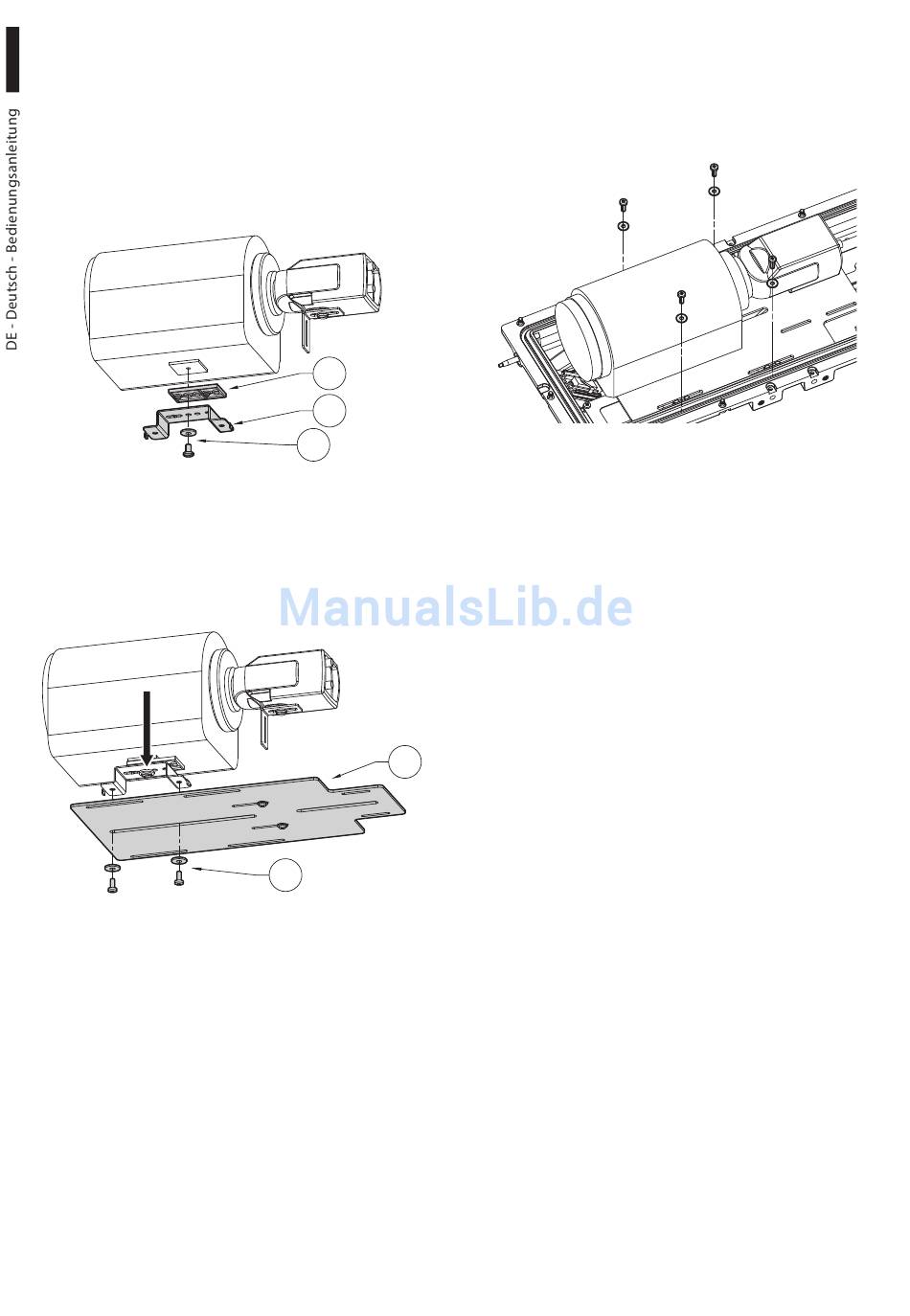

Es ist möglich einen H-20 Abstandhalter (02) an der
Optik zu befestigen. Die Kamera zusammenstecken
und die L-Bügel befestigen (Abb. 8, Seite 15). Legen
Sie einen Abstandhalter aus Plastik (01) in der
gewünschten Dicke dazwischen und befestigen Sie
ihn mit Unterlegscheibe und Schraube (03).
Abb. 12
Die Optik mit dem Abstandhalter im Innenschlitten
(01) positionieren und den Abstandhalter mit den
Unterlegscheiben und Schrauben (02) aus dem
Lieferumfang fixieren.
Abb. 13
Die Befestigung wie in den Bildern gezeigt beenden (
Abb. 10, Seite 15 e Abb. 11, Seite 15).
16
01
02
03
01
02

7.2.4 Innenschlittens

Den Innenschlitten mit der Optik und der Kamera,
beides bereits befestigt, in die gewünschte Position
gleiten lassen und dort mit den Unterlegscheiben
und Schrauben aus dem Lieferumfang fixieren.
Abb. 14
