8.4.3 Collegamento degli ingressi di
allarme, dell'interruttore crepuscolare e
dei relè
ATTENZIONE! L'installazione è di tipo TNV-1.
Non collegare a circuiti SELV.
ATTENZIONE! Per ridurre il rischio di
incendio usare solamente cavi certificati
UL Listed o CSA aventi sezioni maggiori o
uguali a 0.14mm² (26AWG).

Versione standard

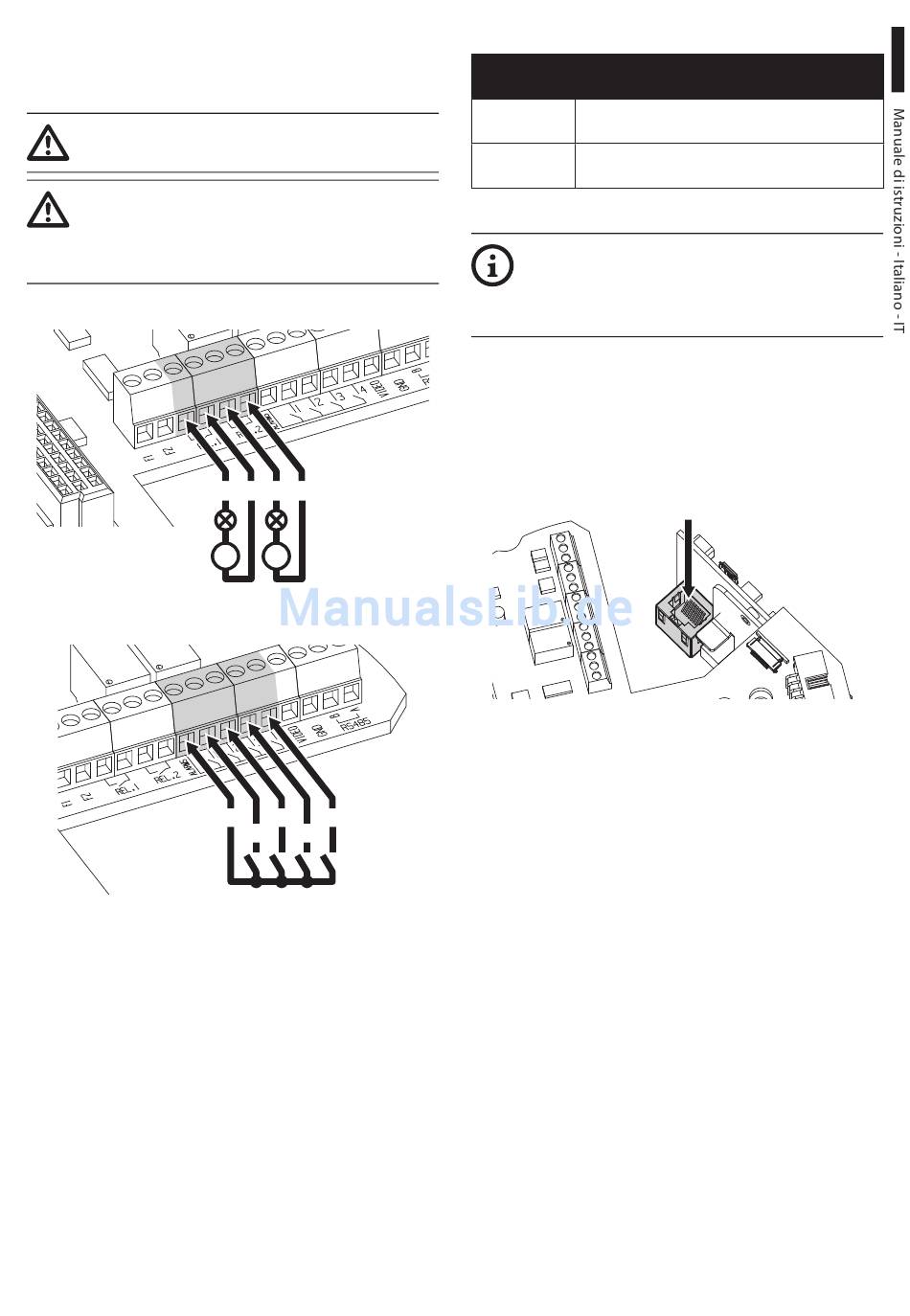

Fig. 31 Collegamento dei contatti dei relè.
Fig. 32
Collegamento degli allarmi.
MNVCUPTMAXIR_1625_IT
O1 C1 O2 C2
V V
ALARMS AL2 AL4
AL1 AL3
Versione con illuminatori a LED
COLLEGAMENTO DEGLI INGRESSI DI ALLARME,
DELL'INTERRUTTORE CREPUSCOLARE E DEI RELÈ
AL1, AL2, AL3, Ingressi di allarme auto-alimentati riferiti al
AL4 e ALARMS morsetto comune ALARMS
O1-C1 e O2-C2 Contatti puliti di uscita attivabili da allarme o da
comando utente
Tab. 7
Collegare l'interruttore crepuscolare
ai morsetti ALARMS e AL1. Il contatto
di allarme AL1 è dedicato di default
all'interruttore crepuscolare.
8.5 Collegamento del cavo di rete
Ethernet
Collegare il cavo Ethernet al relativo connettore
(Ethernet, 8.3 Descrizione della scheda connettori,
pagina 20).
Fig. 33
Ethernet
23
