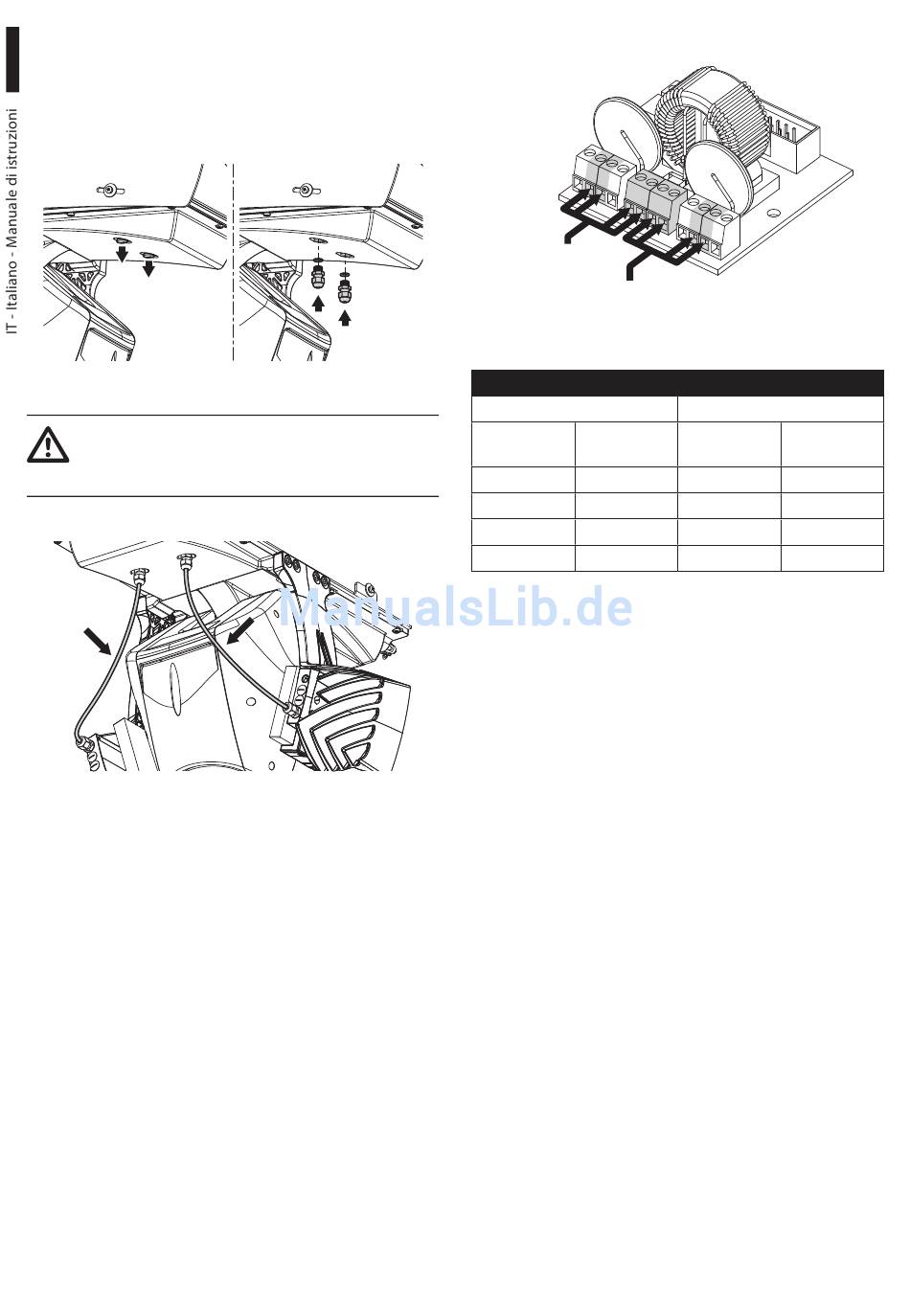

8.9 Collegamento degli
illuminatori a LED
Rimuovere i 2 tappi M12. Avvitare i 2 pressacavi e i
rispettivi O-ring forniti in dotazione.
Fig. 41
Per non compromettere la sicurezza e il
funzionamento dell'unità non lasciare
eccedenza di cavo all'esterno.
Fig. 42
Fig. 43
26
Collegare i cavi come illustrato in figura.
Illuminatore
sinistro
Illuminatore
destro
Fig. 44

COLLEGAMENTO DEGLI ILLUMINATORI A LED

Illuminatore sinistro
Riferimento Colore del
sulla scheda cavo
WH Bianco
BK Nero
A1 Verde
B1 Rosso
Tab. 8
Illuminatore destro
Riferimento Colore del
sulla scheda cavo
WH Bianco
BK Nero
A2 Verde
B2 Rosso
MNVCUPTMAXIR_1625_IT
