8.4.3 Branchement des entrées
d'alarme, de l'interrupteur crépusculaire
et des relais
ATTENTION! L'installation est du type TNV-
1. Ne pas la connecter à des circuits SELV.
ATTENTION! Pour réduire les risques
d'incendie, utiliser uniquement des câbles
certifiés UL Listed ou CSA de sections égales
ou supérieures à 0.14mm² (26AWG).

Version standard

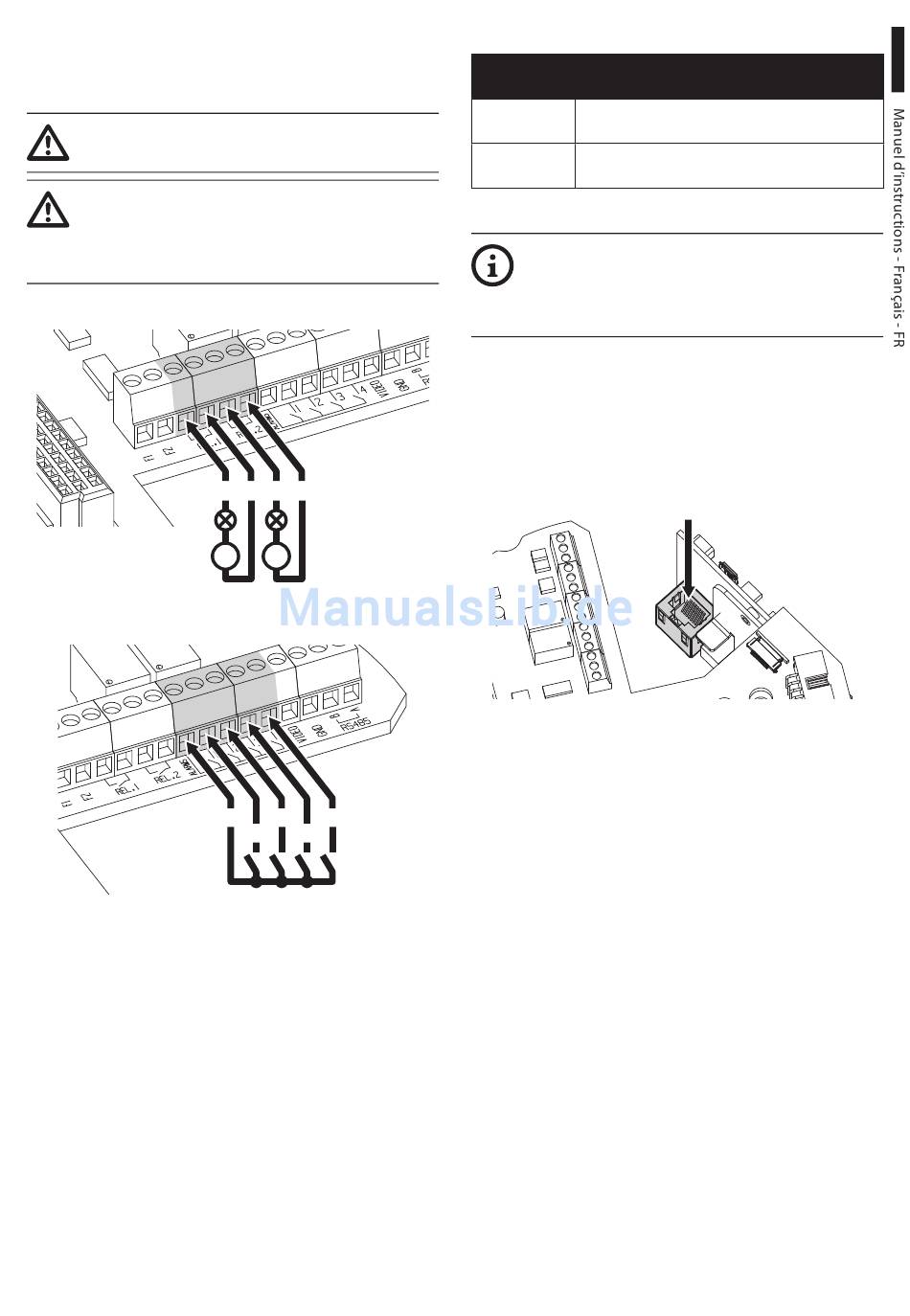

Fig. 31 Branchement des contacts des relais.
Fig. 32
Branchement des alarmes.
MNVCUPTMAXIR_1625_FR
O1 C1 O2 C2
V V
ALARMS AL2 AL4
AL1 AL3
Version avec projecteurs à LED
BRANCHEMENT DES ENTRÉES D'ALARME, DE L'INTERRUPTEUR
CRÉPUSCULAIRE ET DES RELAIS
AL1, AL2, AL3, Entrées d'alarme à alimentation automatique se
AL4 e ALARMS rapportant à la borne commune ALARMS
O1-C1 e O2-C2 Contacts secs de sortie activantes par alarme ou
commande utilisateur
Tab. 7
Branchez l'interrupteur crépusculaire aux
bornes ALARMS et AL1. Le contact d'alarme
AL1 est dédié par défaut à l'interrupteur
crépuscolaire.
8.5 Branchement du câble de
réseau Ethernet
Brancher le câble Ethernet au connecteur
correspondant (Ethernet, 8.3 Description de la carte
de connexion, page 20).
Fig. 33
Ethernet
23
