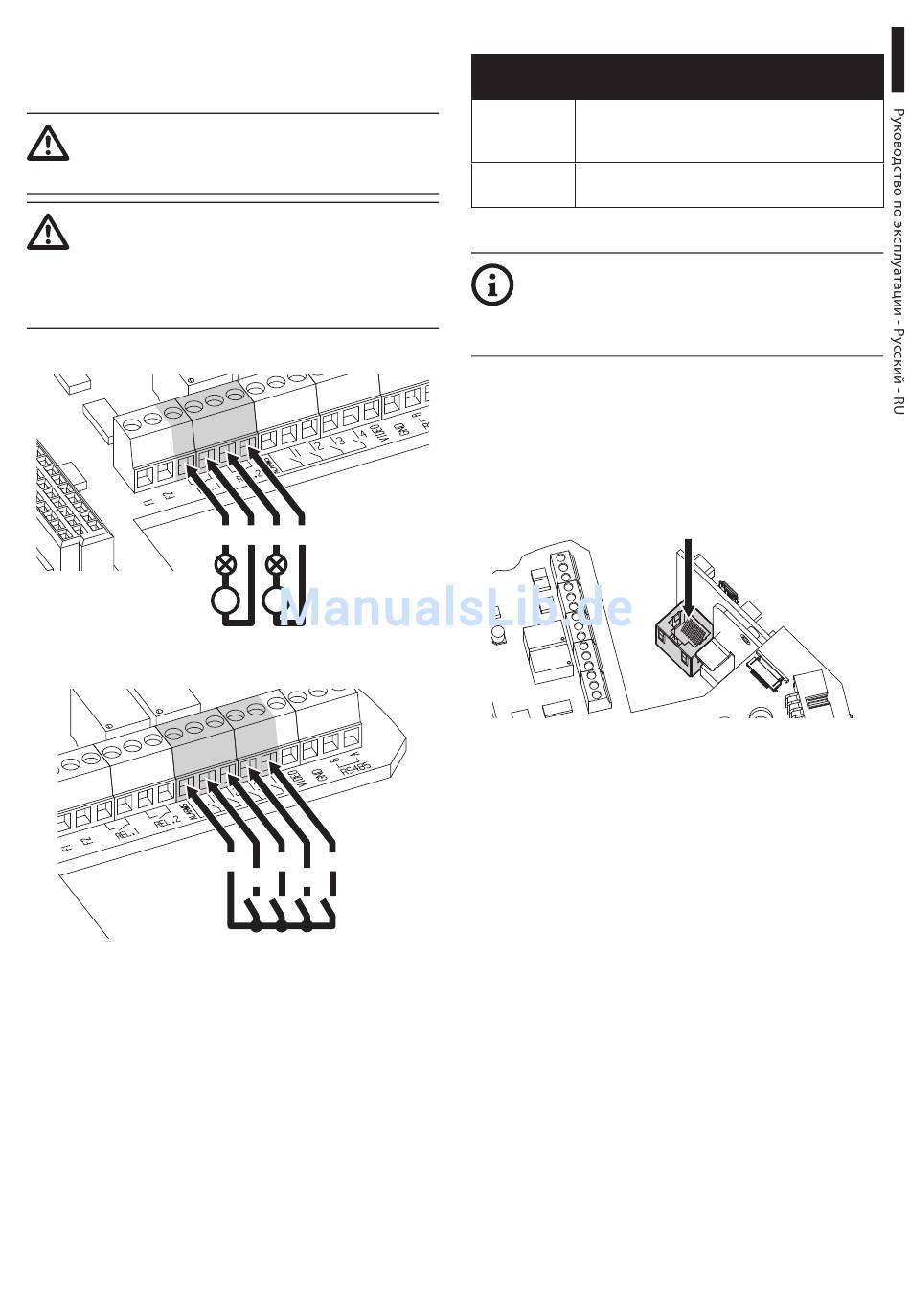

8.4.3 Подключение входов сигнала
тревоги, сумеречного выключателя
и реле
ПРЕДУПРЕЖДЕНИЕ! Система типа НТС-1
Это система типа НТС-1, не подключайте
ее к СНБН-схемам.
ПРЕДУПРЕЖДЕНИЕ! Для снижения риска
возникновения пожара используйте
исключительно кабели UL или CSA,
сечение которых превышает или равно
0,14 мм² (26AWG).
Стандартная модель
Рис. 31
Подключение контактов реле.
Рис. 32 Подключение сигналов тревоги.
MNVCUPTMAXIR_1625_RU
O1 C1 O2 C2
V V
ALARMS AL2 AL4
AL1 AL3
модель со светодиодными осветителями
ПОДКЛЮЧЕНИЕ ВХОДОВ СИГНАЛА ТРЕВОГИ, СУМЕРЕЧНОГО
ВЫКЛЮЧАТЕЛЯ И РЕЛЕ
AL1, AL2, AL3, Входы сигнала тревоги с автономным
AL4 и ALARMS питанием, связанные с общей клеммой
ALARMS
O1-C1 и O2-C2 Сухие выходные контакты, активируемые
сигналом тревоги или командой пользователя
Табл. 7
Подключите сумеречный выключатель к
клеммам ALARMS и AL1. Контакт сигнала
тревоги AL1 по умолчанию предназначен
для сумеречного выключателя.
8.5 Подключение Ethernet-
кабеля
Подключите Ethernet-кабель к соответствующему
разъему (Ethernet, 8.3 Описание платы разъемов,
страница 20).
Рис. 33
Ethernet
23
