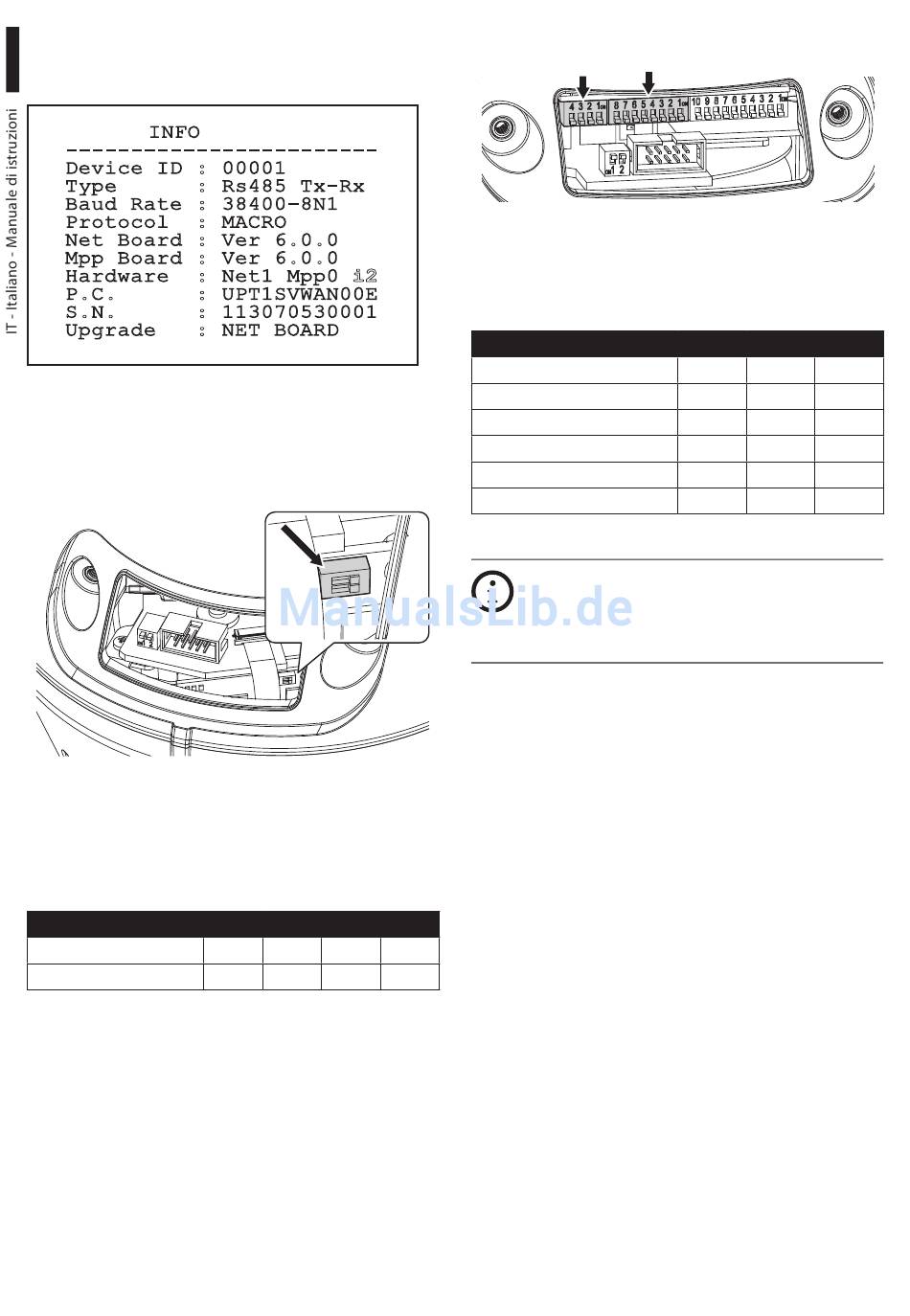

Se nel pannello INFO viene visualizzato "i2", significa
che è stata impostata la modalità RS485 (Fig. 102,
pagina 48).
INFO
------------------------
Device ID : 00001
Type : Rs485 Tx-Rx
Baud Rate : 38400-8N1
Protocol : MACRO
Net Board : Ver 6.0.0
Mpp Board : Ver 6.0.0
: Net1 Mpp0 i2
Hardware
P.C. : UPT1SVWAN00E
S.N. : 113070530001
Upgrade : NET BOARD
Fig. 102
Spegnere il brandeggio.
Portare su OFF i dip-switch illustrati in figura (Fig. 103,
pagina 48).
Fig. 103
Settare il protocollo di telemetria RS485 su Pelco-D,
configurando come indicato nella tabella seguente
il dip-switch dei protocolli di comunicazione (DIP2) (
Tab. 15, pagina 48).
CONFIGURAZIONE DEL DIP2
Protocollo
PELCO D
Tab. 15
48
SW 4 SW 3 SW 2
ON OFF OFF
Fig. 104
Settare il baudrate RS485, configurando come
indicato nella tabella seguente il dip-switch (DIP1) di
regolazione del baudrate (Tab. 16, pagina 48).
CONFIGURAZIONE DEL DIP1
Baudrate
38400
19200
9600
4800
2400
Tab. 16
Il baudrate RS485 dell'unità Ulisse deve
corrispondere a quello della telecamera. La
comunicazione non è possibile se si verifica
una discrepanza.
Disabilitare il display del pannello INFO configurando
il SW1 del primo dip-switch (DIP1) su OFF (Fig. 99,
pagina 47).
Collegare l'alimentazione elettrica per accendere
l'unità.
SW 1
ON
DIP2
DIP1
SW 4
ON
OFF
ON
OFF
ON
MNVCUPTMAXIR_1625_IT
SW 3 SW 2
ON ON
ON ON
OFF ON
OFF ON
OFF ON
