20
Sicherheit
Motorelektronik

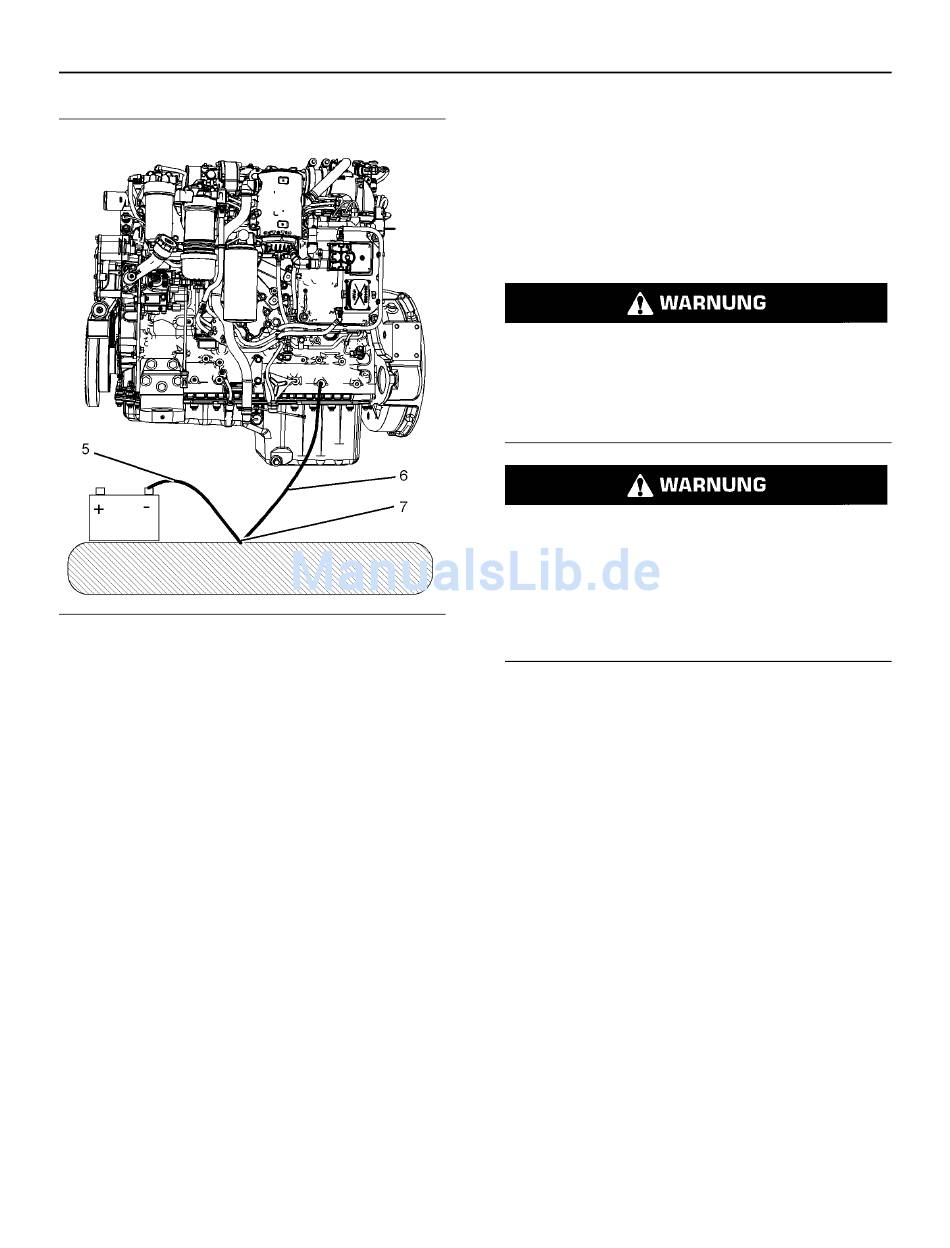

Abbildung 14
Typische Ausführung
(5) Masseanschluss für Batterie
(6) Masseanschluss für Motorblock
(7) Primäre Position für die Erdung
Für eine optimale Leistung und Zuverlässigkeit des
Motors muss die elektrische Anlage des Motors
ordnungsgemäß geerdet werden. Eine falscher
Masseanschluss führt zu unkontrollierten und
unzuverlässigen Strompfaden.
Unkontrollierte Strompfade können zur Beschädigung
der Oberflächen des Kurbelwellenlagerzapfen und
der Bauteile aus Aluminium führen.
Motoren ohne Massebänder vom Motor zum Rahmen
können durch elektrische Entladung beschädigt
werden.
Um sicherzustellen, dass die elektrischen Anlagen
des Motors und der Motor ordnungsgemäß
funktionieren, muss ein Masseband vom Motor zum
Rahmen mit einem direkten Anschluss an die Batterie
verwendet werden. Dieser Anschluss kann über
einen direkten Masseanschluss am Rahmen
erfolgen.
Die Erdungsanschlüsse müssen fest und frei von
Korrosion sein. Der Drehstromgenerator des Motors
muss am negativen Batterieanschluss ( "-" ) geerdet
sein. Der verwendete Draht muss dafür geeignet
sein, den gesamten Ladestrom des
Drehstromgenerators aufzunehmen.
Die Stromversorgungs- und Masseanschlüsse der
Motorelektronik müssen immer vom Isolator zur
Batterie erfolgen.
Motorelektronik
Unbefugte Eingriffe in die Installation des Elektro-
niksystems oder die Verkabelung des Erstausrüs-
ters
sind
Körperverletzungen, unter Umständen mit Todes-
folge, und/oder Beschädigungen des Motors
führen.
Stromschlaggefahr. Der Pumpendüsenelemente
verwenden Gleichspannung. Die ECM liefert Si-
gnale an die Pumpendüsenelemente. Während
des Motorbetriebs den Kabelstranganschluss der
Pumpendüsenelemente nicht berühren. Wenn die
Warnungen nicht beachtet werden, kann dies zu
Verletzungen, unter Umständen mit Todesfolge,
g03027396
führen.
Dieser Motor verfügt über ein umfassendes,
programmierbares Motorüberwachungssystem. Das
elektronische Motorsteuergerät (Electronic Control
Module, ECM) überwacht die Betriebsbedingungen
des Motors. Nimmt ein beliebiger Motorparameter
einen Wert außerhalb des zulässigen Bereichs an,
greift das ECM sofort ein.
Die Motorüberwachungssteuerung kann die
folgenden Aktionen ausführen:
• Warnung
• Drosselung
• Abstellung
Die folgenden überwachten Motorbetriebszustände
können die Motordrehzahl und/oder -leistung
begrenzen:
gefährlich
und
können
SGBU8732
i05481019
zu
