Technische Merkmale und Bedienungseinrichtungen
Sensoren und elektrische Komponenten
Motorbauteile

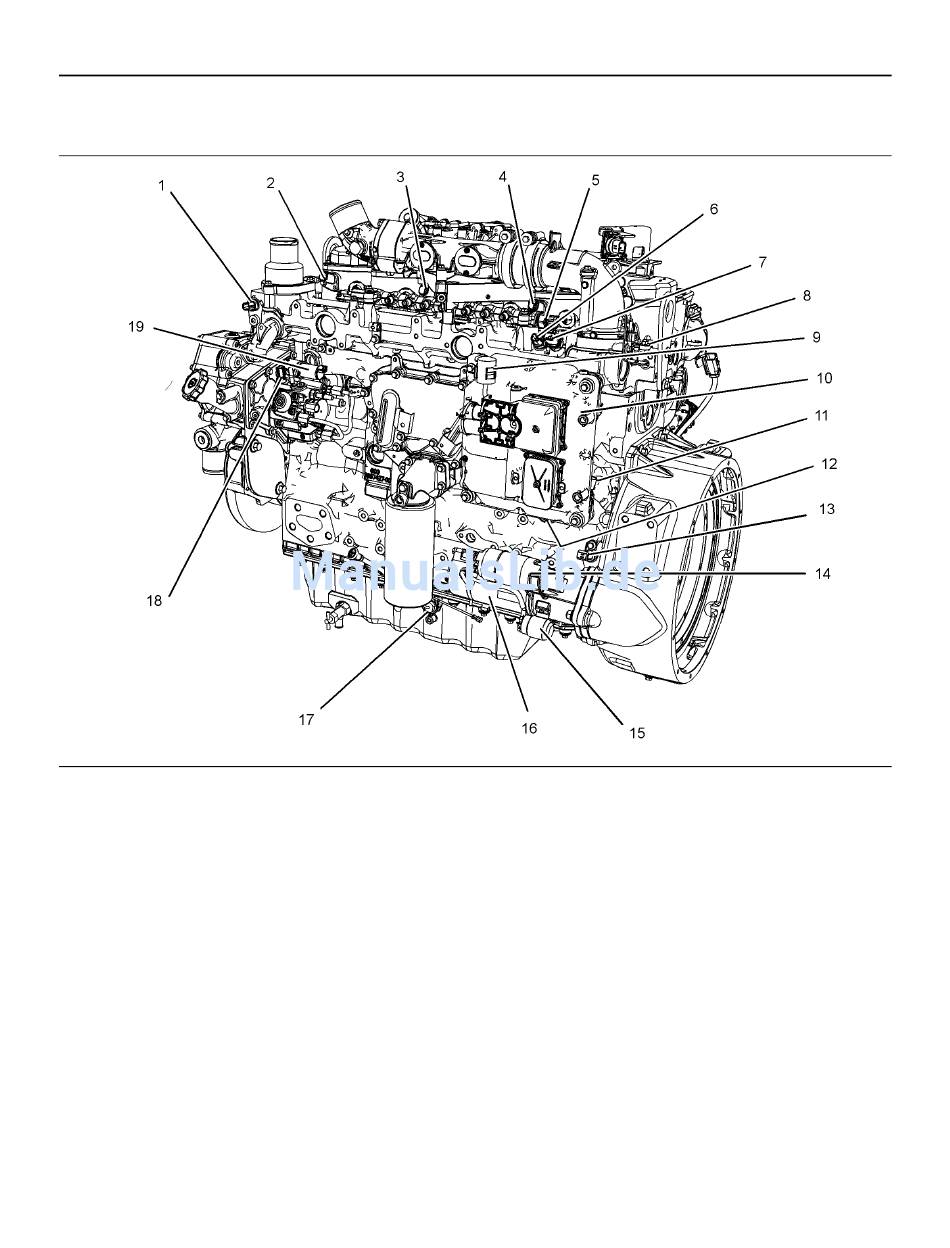

Abbildung 37
Typische Ausführung
(1) Kühlmitteltemperatursensor
(2) Injektorstecker für Injektoren Nummer
eins und zwei
(3) Injektorstecker für Injektoren Nummer
drei und vier
(4) Injektorstecker für Injektoren Nummer
fünf und sechs
(5) Kraftstoffdrucksensor
(6) Ansaugkrümmer-Lufttemperatursensor
(7) Ansaugkrümmer-Luftdrucksensor
(8) Glühkerzenanschluss
(9) Diagnosestecker
(10) Elektronisches Steuergerät
(11) Atmosphärendrucksensor
(Luftdrucksensor)
(12) Öldrucksensor
(13) Primärer Drehzahl-/
Zündzeitpunktsensor
SGBU8732
(14) Startersolenoid
(15) Starterrelais
(16) Anlassermotor
(17) Ölstandschalter
(18) Kraftstofftemperatursensor
(19) Magnetspule für Hochdruck-
Kraftstoffpumpe
g03389319
