28
Allgemeine Hinweise
Motorbeschreibung

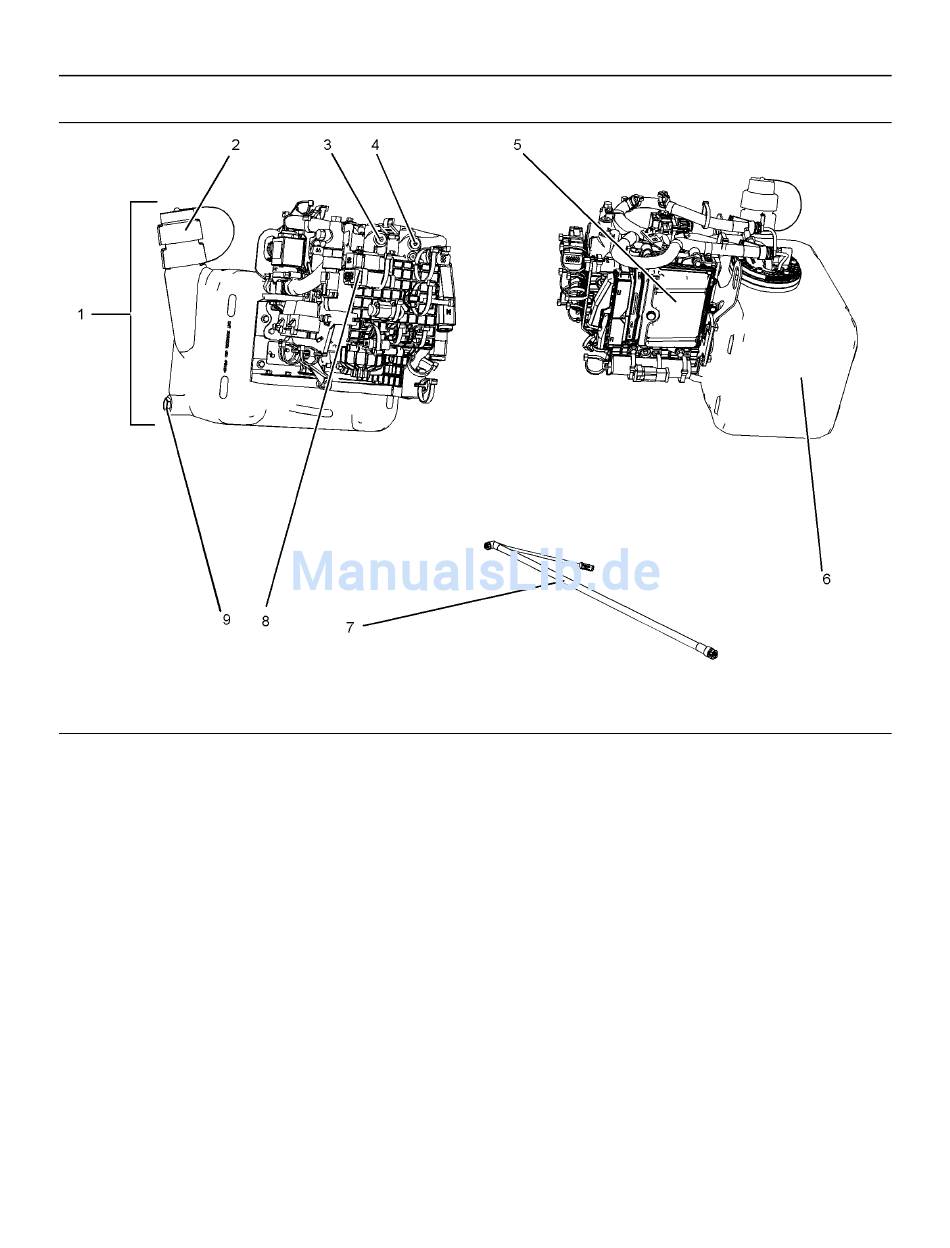

Abbildung 21
Typische Ausführung
(1) Kombieinheit Pumpe-Elektronik-Tank
(PETU, Pump Electronics Tank Unit)
(2) Einfüllstutzendeckel für
Dieselabgasfluidtank (DEF)
(3) Kühlmitteleinlass
Die Größe des DEF-Tanks hängt von der Anwendung
ab. Für weitere Informationen zum
Nachbehandlungssystem siehe dieses Betriebs- und
Wartungshandbuch, "Sensoren und elektrische
Bauteile".
Motorbeschreibung
(Motor und Nachbehandlung)
Es gibt zwei Ausführungen des Perkins-
Industriemotors, der 1206F-70TA ist ein Motor mit
Einzelturbolader. Das Präfix dieses Motors ist BM.
Der 1206F-70TTA ist ein Motor mit Reihenturbolader,
und das Präfix dieses Motors ist BN.
(4) Kühlmittelauslass
(5) Dosiersteuergerät (DCU, Dosing Control
Module)
(6) DEF-Tank (Diesel Exhaust Fluid,
Dieselabgasfluid)
Die Perkins-Industriemotoren 1206F-70TA und
1206F-70TTA weisen die folgenden Merkmale auf.
• Sechs Zylinder in Reihe
• Viertaktmotor
i05481017
• Vier Ventile pro Zylinder
• Reihenturbolader mit Ladeluftkühlung/oder
Einzelturbolader mit Ladeluftkühlung
• Nachbehandlungssystem
SGBU8732
(7) Beheizte DEF-Leitung
(8) Anschlüsse des Kabelstrangs
(9) DEF-Ablassstopfen
g03034176
